JBF-141F-N输入/输出模块
品       牌:
证       书:
检验报告
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 JBF-3141输入/输出模块
 VM3365A输入/输出模块
 JBF5155输入/输出模块

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

一、JBF-141F-N输入/输出模块特点

  特别提醒:JBF-141F-N输入/输出模块现已停产,由JBF-3141输入/输出模块替代,JBF-3141产品本身与JBF-141F-N没有任何区别,请追求型号完全相同的朋友不要拍此链接,谢谢!

1、JBF-141F-N输入/输出模块内置微处理器CPU;
2、采用SMT表面贴装工艺;
3、电子编码方式,可通过专用电子编码器编址;
4、二总线,无极性,功耗低,最远传输距离1500m,导线截面积为1.0-1.5mm2,对导线无特殊要求;
5、插拔式结构,可像安装一样先将底座安装在墙上,布线后工程调试前再将输出模块插入底座;

二、JBF-141F-N输入/输出模块技术指标

1、工作电压:19-24V(控制器提供,调制型)
2、工作温度:-10…+60℃
3、贮存温度:-30…+75℃
4、相对湿度:≤95%(40±2℃)
5、监视电流:≤0.3mA(24V)
6、报警电流:≤3mA(24V)
7、确认灯:监视状态瞬时微亮,报警闪亮(红色),设备动作后确认灯闪亮(绿色)
8、输出触点负载: DC30V/2A
9、外形尺寸:85mm长 × 85mm宽 × 42mm高
10、线   制:二总线,无极性

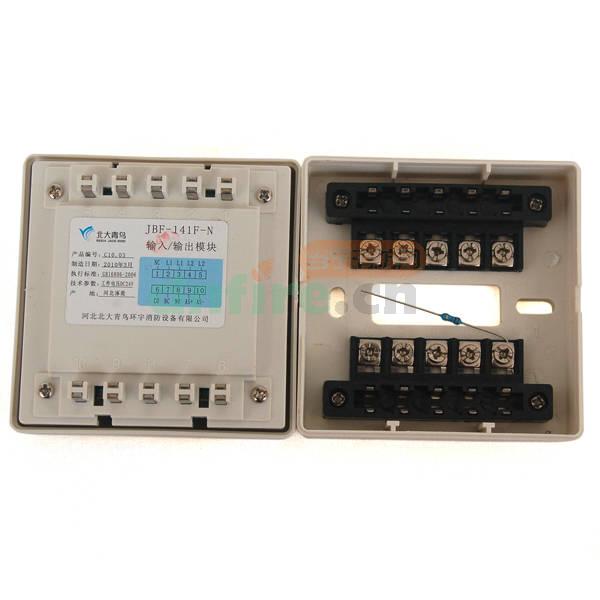

三、JBF-141F-N输入/输出模块安装与接线

JBF-141F-N输入输出模块采用明装方式,步骤如下:
1、在安装位置将模块盒固定(使用M4螺钉),安装孔距为65mm;
2、探测总线采用2×1.0-1.5mm2导线;
3、将总线L1、L2端接在端子上,接线无极性;
4、可输出一组常开触点或一组常闭触点;
5、使用专用的编码写入器来设定地址码(1-200);
6、输出模块具有信号反馈输入端,当受控设备动作后被控设备上的常开触点(无源)闭合,由输出模块通过两总线将动作应答信号传送回控制器。

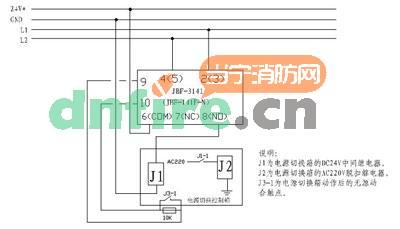

接线图例:
JBF-141F-N输入输出模块控制强切(分励脱扣器)类设备接线。

JBF-141F-N输入/输出模块

注意事项:
JBF-3141(JBF-141F-N)输入/输出控制模块触点不能直接切换强电信号,如果需要切换强电,应通过增加DC24V中间继电器实现;
使用中无论是否需要设备应答,都应在信号回答端(AS+、AS–)并联10kΩ电阻,否则输出模块无法正常工作。

以上是JBF-141F-N输入/输出模块的详细信息,如果您对JBF-141F-N输入/输出模块的价格、厂家、型号、图片有什么疑问,请联系我们获取JBF-141F-N输入/输出模块的最新信息。

商品属性
[品牌] 北大青鸟
[型号] JBF-141F-N
[名称] 输入/输出模块
[工作电压] DC19~28V(控制器提供,调制型)
[工作电流] 监视电流≤0.3mA 报警电流≤3mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 85mm×85mm×42mm
[使用类别] 通用
[输出数量] 单输入输出模块
[接收信号] 开关量
[别名] JBF-141F-N消防输入输出模块
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。

全部评价(10)

    5

    2016-12-27 19:15:09

    匿名用户

    你好,有没有人帮我回答模块底座接线的字母代表什么意思,比如co

    管理员:

    NC、COM、NO是输出接线端子,前两个组合是常关,后两个是常开。

     匿名用户

    来自电脑端用户

    5

    2016-07-11 21:07:32

    匿名用户

    这模块反馈点应改接到常开还是常闭点

    管理员:

    反馈为无源常开触点。

     匿名用户

    来自电脑端用户

    5

    2014-11-04 13:39:46

    匿名用户

    输入输出模块接水流指示器证明接啊,接上为什么主机上就扫不上点位啊,请教

    管理员:

    您好,请确认模块是否编码,感谢您对当宁消防网的关注与支持!

     匿名用户

    来自电脑端用户

    5

    2013-01-16 23:00:26

    匿名用户

    外壳材料一般,安装固定比较方便,需要注意信号反馈端需要加电阻。

    管理员:

    谢谢您的友情提醒。

     匿名用户

    来自电脑端用户

    5

    2012-10-25 15:45:24

    匿名用户

    141输入输出模块。用在水流指示上。怎么接啊

    管理员:

    水流指示器用输入模块就够了。

     匿名用户

    来自电脑端用户

    5

    2012-10-13 01:23:03

    匿名用户

    是老型号?有什么推荐可以使用的型号?

     匿名用户

    来自电脑端用户

    5

    2012-10-10 18:55:12

    susan33

    JBF-141F-N输入/输出模块[接收信号] 开关量 什么意思?

     susan33

    来自电脑端用户

    5

    2012-09-26 01:31:26

    安安

    北大青鸟JBF-141F-N输入/输出模块采购1个,可以编码后寄给我吗?

    管理员:

    当然可以。不过你要先告诉我编多少号?

     安安

    来自电脑端用户

    5

    2012-09-13 17:24:36

    匿名用户

    JBF-141F-N输入/输出模块订货需要多久?

     匿名用户

    来自电脑端用户

    5

    2012-03-27 17:20:05

    蒲公英

    JBF-141F-N输入/输出模块是单动作的还是双动作的?

    管理员:

    JBF-141F-N输入/输出模块为单动作输入输出模块!

     蒲公英

    来自电脑端用户
