一、剩余电流检测原理

　　在电气火灾监控系统里，剩余电流就是通常说的漏电流，它是电路中火线（L）与零线（N）电流的矢量差。正常状态下，火线和零线电流大小相等、方向相反，矢量和为零。但要是出现漏电，部分电流会通过非正常路径，比如接地线、人体或绝缘破损处流走，这样火线和零线电流矢量和就不为零，剩余电流也就产生了。当剩余电流过大，在非正常路径流动的电流会让局部温度升高，加速绝缘老化，还可能产生局部电弧，极易引发火灾，同时也增加人员触电、设备工作异常等风险。

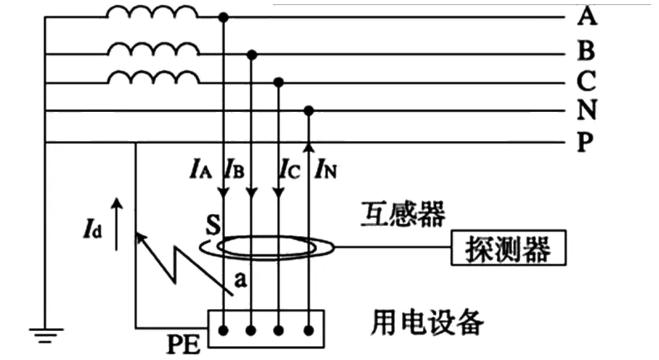

　　实际使用中，剩余电流一般借助零序电流互感器来探测测量，这种方式主要适用于TN-S、TT系统及三相三线制配电系统。使用示意图如：

二、剩余电流产生的常见原因

01 配电线路安装与设计问题

　　1.安装施工不规范：施工人员若未按设计要求操作，会让线路容量和实际用电需求不匹配。比如实际用电负荷超出线路承载能力，线路就会长期过载运行，加速老化，甚至引发安全事故。用钢管穿线时，若施工工艺不好，钢管内壁易刮伤导线绝缘层，绝缘层受损后电流就可能泄漏，产生剩余电流。

　　2.线路设计缺陷：线路设计很关键，若存在缺陷就会产生剩余电流。像PE线接线错误就比较常见，PE线是保护接地线，作用是设备漏电时将电流引入大地，保障人身和设备安全。如果PE线接线错误，电流平衡被打破，正常流通受阻，剩余电流就出现了。

　　3.线路老化：配电线路长期运行，绝缘层会逐渐老化、破损。绝缘层是保证电流正常流通的重要屏障，一旦老化破损，绝缘性能大幅下降，无法有效阻止电流泄漏，从而产生剩余电流。

　　4.中性线穿线方向错误：在配电线路中的火线和中性线穿过互感器时穿线方向应如下图，但是由于施工原因导致中性线穿线方向错误，从而导致误检测剩余电流信号并报警。

02 用户设备运行问题

　　1.高次谐波与可控硅控制不当：现代工业和生活中，变频器、整流器等大量电子设备会产生高次谐波，干扰电网正常运行，影响设备性能。可控硅控制不当也会对设备运行产生不良影响。当设备受高次谐波干扰或可控硅控制不当时，设备对地耦合增大，相当于在设备和大地间形成额外电流通路，导致剩余电流产生。

　　2.设备自身漏电与滤波器影响：设备质量问题或长期使用后的磨损，可能使设备自身漏电严重。为抑制谐波或改善功率因数，一些设备会加装滤波器，但滤波器选型或安装不当，会让漏电流显著增加，进而产生剩余电流。

03 线路传输特性影响

　　电缆长距离送电时，因线路自身分布参数特性，线路对地耦合效应会增强。这会使一部分电流通过线路与大地之间的电容泄漏出去，产生剩余电流。而且电缆越长，这种效应越明显，剩余电流也越大。

三、剩余电流异常偏大排查方向

01 设备与线路检测

　　用专业检测仪器全面检查用户线路及设备的泄漏电流值，并和标准范围对比，判断是否存在漏电隐患。

02 负载接线核查

　　仔细确认配电系统中三相、单相负载的接线情况，重点检查N线（中性线）连接方向和位置是否正确。配电系统中严禁用PE线替代N线，部分单相负载设备中用PE线代替N线后虽能运行，但会破坏电流平衡，使剩余电流异常增大。

03 线路长度影响评估

　　剩余电流监控设备一般装在配电箱处。若配电箱和用电设备间距过长，配电线路会因电容特性产生分布电容，导线越长，分布电容越大，引发漏电流，导致配电箱端出现较大剩余电流。

四、电气火灾监控探测器常见故障及处理办法

01 地址重号

　　1.故障现象：监控系统显示多个探测器地址相同，系统无法精准识别各探测器，报警信息混乱，无法确定具体检测位置。比如某个区域探测器因漏电报警时，因地址重号，系统无法判断是哪个探测器发出的警报，给故障排查带来困难。

　　2.建议解决方案：

　　排查设置：可以把对应地址的探测器通讯线断开，如果控制器此位置正常报故障，说明地址没有重复，反之，说明此地址有其他位置重复，建议梳理线路并核对地址是否正确。检查地址分配情况，查看是否有重复地址。

　　重新分配：发现地址重复后，要按探测器地址设置规则，给重复地址的探测器重新分配未使用的地址；修改地址后，在监控系统中进行地址更新操作，让系统重新扫描识别新地址，并检查系统能否正确显示各探测器信息。

02 剩余电流过大

　　1.故障现象：探测器持续报警，显示的剩余电流数值超出设定报警阈值，同时可能伴有现场电气设备外壳带电、局部发热等异常情况，表明电气系统可能存在漏电故障，需及时排查。

　　2.建议解决方案：

　　检查线路：用绝缘电阻测试仪检测相关线路的绝缘电阻，重点检查线路接头、电缆外皮、电气设备接线端子等部位是否有绝缘破损、老化、受潮问题；若线路绝缘不良，轻微破损的可用绝缘胶带包扎，严重受损的需更换新电缆，并根据剩余电流产生的常见原因对线路进行分析查找。

　　排查设备：逐一检查探测回路中的电气设备，如电动机、照明灯具、插座等，通过断开设备电源，观察剩余电流数值变化，判断是否是设备故障导致漏电；确定某设备漏电后，能维修的找出漏电原因修复，无法修复的及时更换新设备。

　　检查接地：用接地电阻测试仪测量系统接地电阻，判断接地是否良好，是否符合要求；若接地电阻过大或接地系统有故障，需重新敷设接地线或修复接地装置，保证接地系统正常工作。

03 通道类型设置错误

　　1.故障现象：探测器无法正常采集和显示数据监控系统可能提示故障信息，可能因为探测器通道设置与实际需求不匹配，比如现场传感器是温度传感器，但实际设置为剩余电流通道，从而导致数据采集和处理出现问题。

　　2.建议解决方案：

　　核对配置：查看探测器说明书和系统设计文件，确认各通道应配置的类型，如剩余电流检测通道、温度检测通道等，对比当前探测器通道设置，检查是否有误。

　　重新设置：根据正确的通道类型，进入探测器设置菜单重新配置错误设置的通道，设置时确保输入参数准确无误；设置完成后保存配置并重启探测器，观察数据采集和显示是否恢复正常。

04 互感器不匹配

　　1.故障现象：探测器显示的剩余电流数值不准确，与实际测量值偏差较大，或报通讯故障，这通常是因为互感器规格参数与实际使用要求不相符，导致测量结果出现误差。

　　2.建议解决方案：

　　检查参数：查看互感器的型号，并参看销售通知此互感器是否为符合配接要求的互感器，若此互感器不在配接列表里面，则说明互感器不符合要求。

　　更换互感器：确定互感器不匹配后，更换与探测器和实际线路相匹配的互感器，更换时先断开电源，确保操作安全；更换完成后重新接线并检查是否牢固，然后校准探测器，保证测量数据准确。

五、故障处理流程

01 故障发现

　　现场人员日常巡检或通过监控系统发现探测器出现异常，要及时记录故障现象，包括报警信息、显示数据、设备运行状态、控制器软件版本等。

02 初步判断

　　根据记录的故障现象，结合常见故障特征，初步判断故障类型。比如探测器持续报警且显示剩余电流过大，可初步判断为剩余电流过大导致产品异常故障。

03 故障排查

　　按照针对不同故障类型的建议解决方案，逐步排查。排查过程中做好记录，包括检查部位、测量数据、发现的问题等。

04 故障修复

　　根据排查结果采取相应修复措施，如更换受损部件、重新设置参数、修复接地系统等，修复时严格遵守操作规程，确保安全。

05 验证确认

　　故障修复后，对探测器进行测试，观察数据采集和显示是否准确，是否还有异常报警等情况。若一切正常，故障处理完成；若仍有问题，需重新排查和修复。
