组合式电气火灾监控探测器自成一个小系统，一般集可编程电压测量、电流测量、剩余电流测量、温度测量、消防联动、显示、无线通讯、存储等功能于一身。组合式电气火灾监控探测器常常既可以监控设备电源的工作状态（电压、电流），又可以监控电气线路中的剩余电流和电缆线温度，具有储存功能及较强显示操作功能。能通过内置电路及软件对下级终端电流互感器、剩余电流传感器和温度传感器传递过来的模拟信号进行智能分析处理，由此可判断出下级终端每一只传感器的工作状态及其所监控的电气线路的工作状态（即故障状态、电气火灾报警状态、正常工作状态），完成监控、报警、脱扣、数据上传等功能，并将信息进行储存。

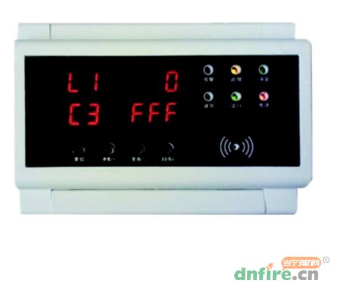

YD-200M组合式电气火灾监控探测器参数设置说明：

1．自检：

　　 在主界面按下“查询”按键后1S内再次按下“查询”按键，进入自检功能，检查指示灯、数码管以及蜂鸣器是否能够正常工作。

2．修改系统参数：

　　1） 密码输入界面

　　在主界面按下“参数”按键进入参数修改界面，输入用户密码“000”或万能密码“100”，按键功能参见校准界面密码输入。

　　2）漏电流报警值设定

　　漏电报警设定值设定按键功能同上，最小调节单位50mA，按下“消音/确认”按键切换至CAN通信波特率设置。

　　3）温度报警值设定

　　A）温度一路

　　显示“C1”修改第一路温度报警值，“参数+”增加温度报警设定值，“查询-”减小温度报警设定值，最小调节单位5℃，按下“消音/确认”按键切换至第二路温度报警值设定。

　　B）温度二路

　　第二路温度报警设定值设置方法同上，按下“消音/确认”按键切换至第三路温度报警值设定。

　　C）温度三路

　　第三路温度报警设定值设置方法同上，按下“消音/确认”按键切换至漏电报警值设定。

　　4）CAN通信波特率设定

　　CAN通信波特率设置按键功能同上，默认通信波特率为10K，按下“消音/确认”按键切换至RS485波特率设置，默认9600，此型号为CAN通信，因此可以不设定RS485波特率。按下“消音/确认”按键切换至ID设置。

　　5）ID设定

　　ID默认从101开始，“参数+”按键切换被修改位数，“查询-”按键增减被修改对象，增加至9时再次按下该键可返回至0。按下“消音/确认”按键切换至第一路温度设定。

　　6）参数保存

　　所有参数设定完成后按下“复位”键进入保存界面，数码管显示“AAA”提示是否保存。按下“消音/确认”按键保存修改后的参数，按下“复位”按键将不保存修改后的参数。

　　注：将漏电流的报警值设为0时，默认关闭改路报警。

3．修改密码：

　　按下“查询-”按键后1S内按下“切换/确认”按钮，进入密码修改界面，密码输入栏左侧显示“CC”提示输入密码，输入正确密码后进入新密码修改界面，显示“GG”提示输入新密码。按键“参数+”和按键“查询-”分别增加和减少密码修改位数值，“消音/确认”按钮移位，直至密码输入完成。显示“HHH”提示操作成功，显示“EEE”提示操作错误。

　　漏电设置范围为：200-950mA；50mA一档。

　　温度设置范围为：60-100℃；5℃一档。
