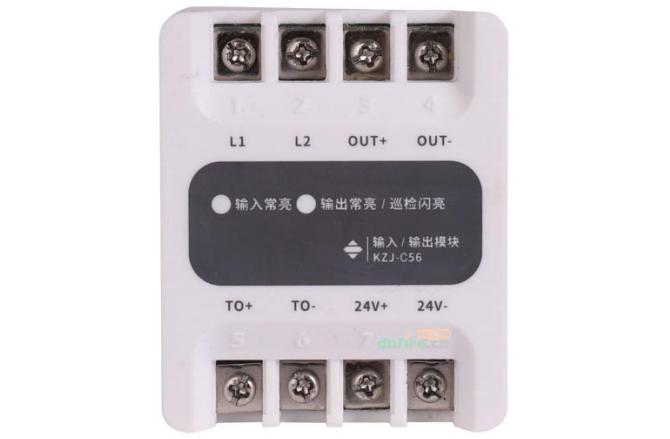

KZJ-C56型输入/输出模块与高新投三江生产的总线型联动控制器配套使用,主要对消防联动设备进行输出控制(如排烟阀、送风阀、防火阀等),并可接收联动设备的无源反馈信号,以判断被联动设备是否正常工作。
KZJ-C56输入输出模块需要DC24V电源线。
KZJ-C56输入输出模块接线图:
输入常开检线接线图
输入常闭检线接线图
输入端设置为“常开检线”,模块输入线末端(远离模块端)必需并联一个47kΩ的终端电阻。输入端如果设置为“常闭检线”,模块输入线末端(远离模块端)必需串联一个47kΩ的终端电阻;模块输出线路末端(远离模块端)必需正确接入47kΩ终端负载,模块能识别负载回路中线路的短断路故障。同时OUT+、OUT-输出端应串联一个1N4007二极管后再连受控设备,接线方法如图所示。
