一、问题描述及原因分析

1．问题描述

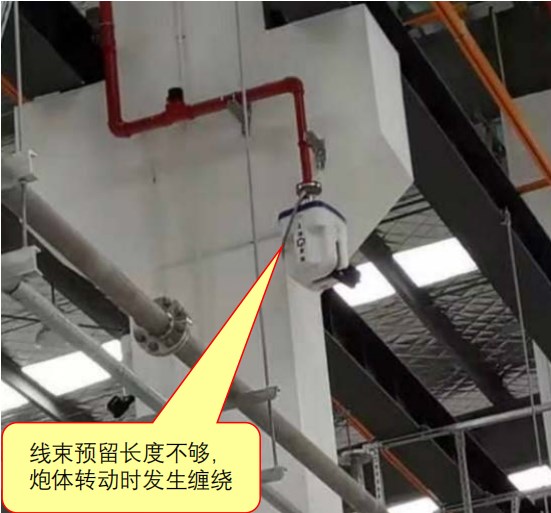

1）消防炮灭火装置的线束长度预留余量不足并未合理绑扎牢固，造成消防炮在转动过程中出现拉拽现象，无法保证炮体转动自如，并会产生电缆接口松动、接触不良的现象或线缆磨损破皮导致漏电的情况；【图示1】

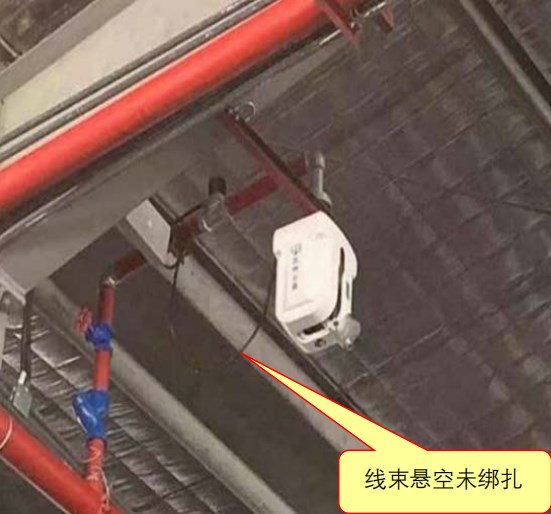

2）消防炮灭火装置线束未绑扎牢固悬在空中，容易被移动物体勾断，造成安全隐患。【图示2】

图示1

图示2

2．原因分析

施工单位对消防炮灭火装置的安装要求不熟悉，未按规范要求施工。

二、规范要求及正确做法

1．规范要求

☆《自动跟踪定位射流灭火系统技术标准》(GB 51427-2021)第4.3.1条第1款、第5.3.1条第4款、第5.3.2条第3款。【图示3】

2．正确做法

图示3

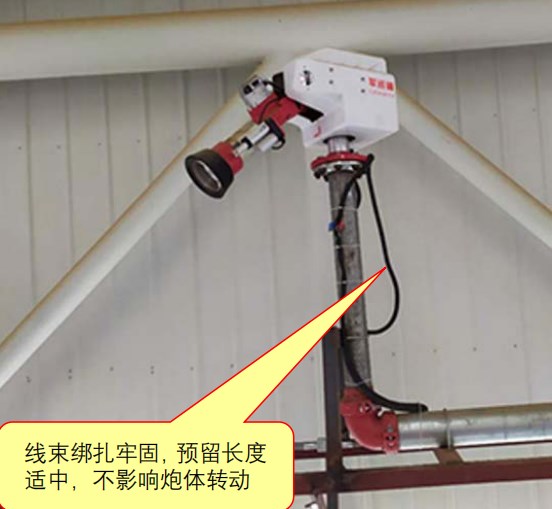

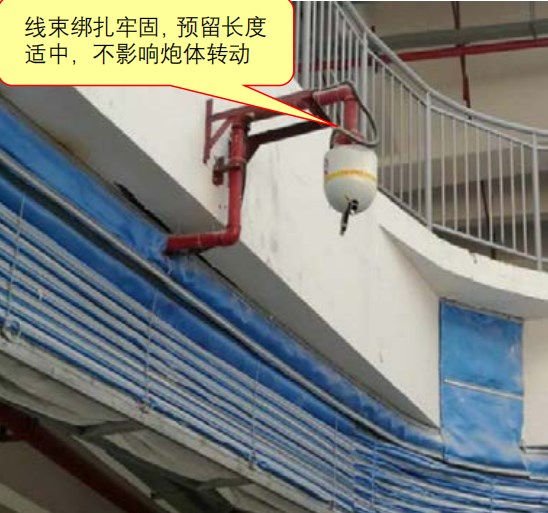

图示4

三、应对措施及防治指南

1．施工单位在消防炮灭火装置安装布线时，应根据俯仰和水平回转角度要求预留足够长度的线束，防止炮体转动过程中出现拉拽现象；

2．施工单位在施工时，应做到线束配线整齐、固定牢固，且不得阻碍炮体回转机构的运动。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动跟踪定位射流灭火系统技术标准》(GB 51427-2021)

第4.3.1条 灭火装置应满足相应使用环境和介质的防腐蚀要求，并应符合下列规定：

第1款 自动消防炮和喷射型自动射流灭火装置的俯仰和水平回转角度应满足使用要求；

第5.3.1条 灭火装置的安装应符合下列规定：

第4款 应在管道试压、冲洗合格后进行。

检查数量：全数检查。

检查方法：现场检查，检验施工记录。

第5.3.2条 探测装置的安装应符合下列规定：

第3款 进入探测装置的电缆或导线应配线整齐、固定牢固，电缆线芯和导线的端部均应标明编号。

检查数量：全数检查。

检查方法：观察检查。
