查验内容

　　1.外观标志

　　2.水力警铃检查。

　　3.安装情况检查。

　　4.操作性能检验。

主要标准

　　《自动喷水灭火系统设计规范》GB 50084-2017第6.2节

　　6.2.1 自动喷水灭火系统应设报警阀组。保护室内钢屋架等建筑构件的闭式系统，应设独立的报警阀组。水幕系统应设独立的报警阀组或感温雨淋报警阀。

　　6.2.2 串联接入湿式系统配水干管的其他自动喷水灭火系统，应分别设置独立的报警阀组，其控制的洒水喷头数计入湿式报警阀组控制的洒水喷头总数。

　　6.2.3 一个报警阀组控制的洒水喷头数应符合下列规定：

　　  1 湿式系统、预作用系统不宜超过800只；干式系统不宜超过500只；

　　  2 当配水支管同时设置保护吊顶下方和上方空间的洒水喷头时，应只将数量较多一侧的洒水喷头计入报警阀组控制的洒水喷头总数。

　　6.2.4 每个报警阀组供水的最高与最低位置洒水喷头，其高程差不宜大于50m。

　　6.2.5 雨淋报警阀组的电磁阀，其入口应设过滤器。并联设置雨淋报警阀组的雨淋系统，其雨淋报警阀控制腔的入口应设止回阀。

　　6.2.6 报警阀组宜设在安全及易于操作的地点，报警阀距地面的高度宜为1.2m。设置报警阀组的部位应设有排水设施。

　　6.2.7 连接报警阀进出口的控制阀应采用信号阀。当不采用信号阀时，控制阀应设锁定阀位的锁具。

　　6.2.8 水力警铃的工作压力不应小于0.05MPa，并应符合下列规定：

　　  1 应设在有人值班的地点附近或公共通道的外墙上；

　　  2 与报警阀连接的管道，其管径应为20mm，总长不宜大于20m。

查验方法及要求

　　1.报警阀应有水流方向的永久性标志，标志清晰、准确且牢固。

　　2.水力警铃的铃锤应转动灵活、无阻滞现象；传动轴密封性能好，不得有渗漏现象；距水力警铃3m远处警铃声声强不应小于70dB。

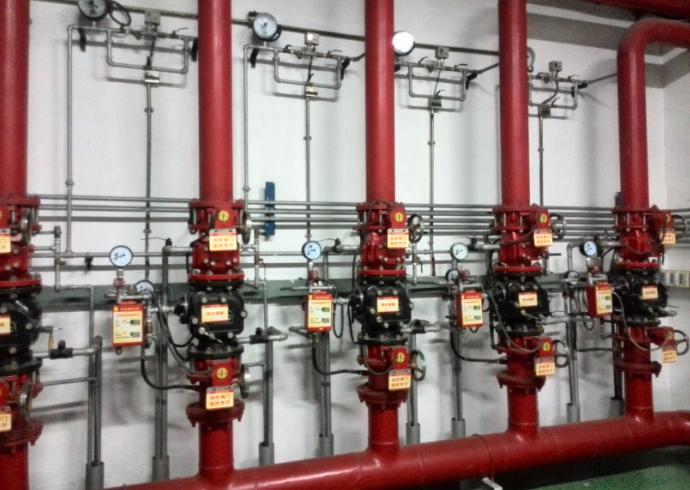

　　3.核查报警阀组安装的位置；应满足消防设计文件要求；检查延时器和压力开关前的阀门，应在常开状态；报警阀组应安装在便于操作的空间，距室内地面高度为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离不应小于1.2m；报警阀组凸出部位之间的距离不应小于0.5m。

　　4.检查安装报警阀组的室内地面应有排水设施，排水能力应满足报警阀调试、验收和利用试水阀门泄空系统管道的要求。

　　5.从末端装置处放水，带延迟器的水力警铃应在5s~90s内发出报警铃声，压力开关应及时动作，启动消防泵并反馈信号。
