数字显示智能单光柱测控仪设置使用说明

作者：大黄日期：2023-03-30 15:07:06 浏览：29126

视频链接分享自腾讯视频

以中仪的一款比较常见的数字显示智能单光柱测控仪来介绍使用操作说明。

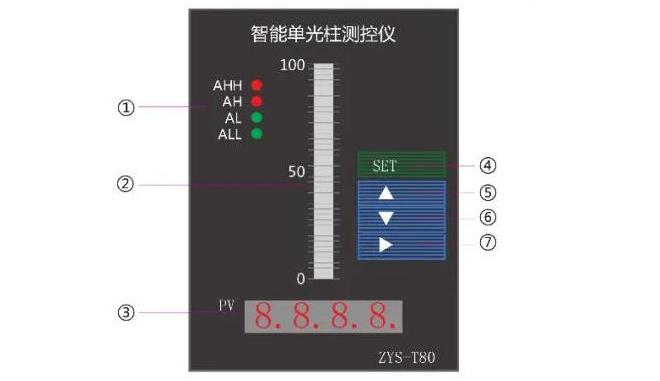

面板说明：

　①指示灯：

　　AHH--上上限报警

　　AH--上限报警

　　AL-下限报警

　　ALL--下下限报警

　②40段光柱：直观显示PV值的比例

　③PV窗口：显示测量值，在参数设定状态下，显示参数符号或设定值

　④设置键：用于进入参数设定状态，确认参数修改等

　⑤数据增加键

　⑥数据减少键

　⑦数据移位键

设置参数：

　　在基本显示状态下，按SET键并保持3秒钟，即进入现场参数表。用方向键可修改参数值，长按SET键可退出设置参数状态。设置PASS=555，可进入系统参数设置状态。

现场参数表：

数字显示智能单光柱测控仪现场参数表

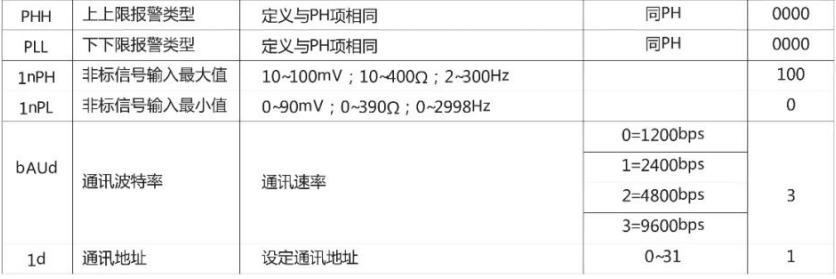

系统参数表：

数字显示智能单光柱测控仪系统参数表

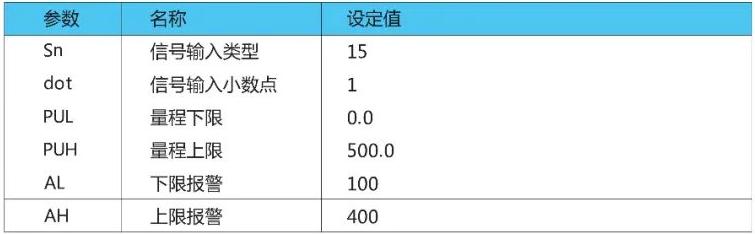

举例说明：

　　例：液位变送器0~5米（标牌上），4-20mA输出，水位大于4米时输出报警，低于1米时报警（以mm为单位）

数字显示智能单光柱测控仪举例说明

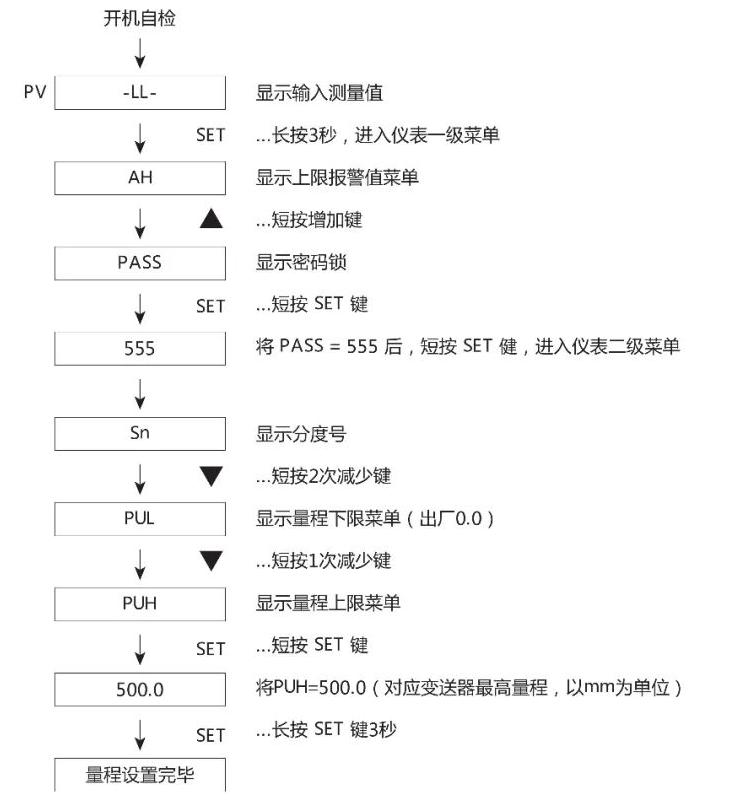

　　参数修改过程如下：

数字显示智能单光柱测控仪参数修改过程

备注：不同品牌型号的操作可能存在差别。
