一、问题描述及原因分析

1．问题描述

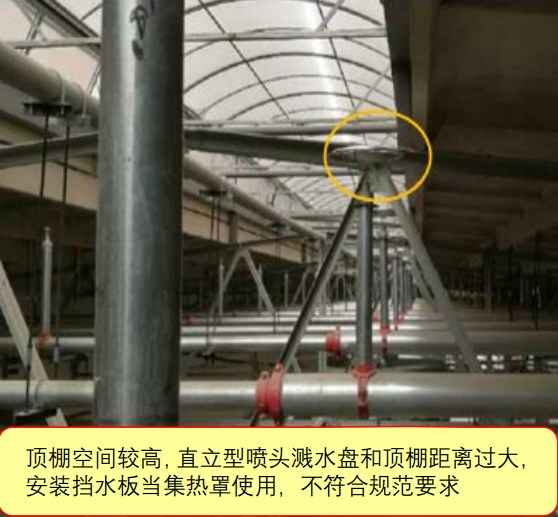

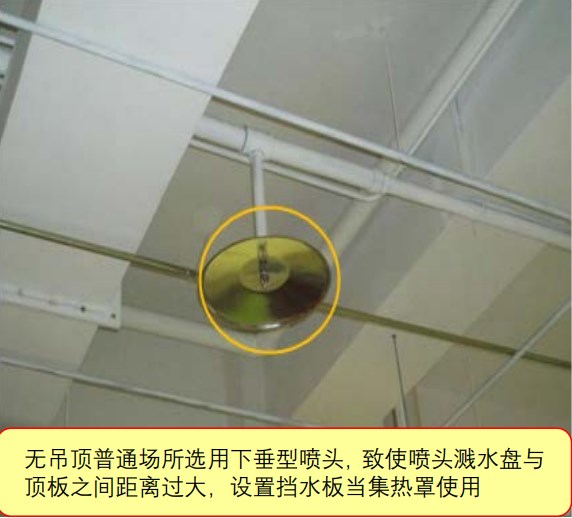

1）非特殊场所喷头设置挡水板作为集热罩使用，以掩盖喷头溅水盘与顶板距离过大的安装问题，不符合规范要求；【图示1】【图示2】

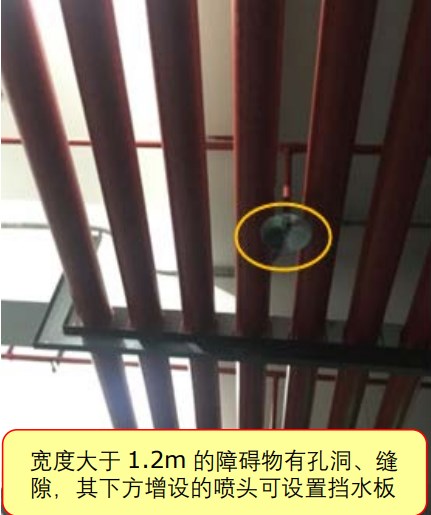

2）宽度大于1.2m的障碍物，增设的洒水喷头上方有孔洞、缝隙时，可在洒水喷头的上方设置挡水板，而挡水板的面积小于0.12m2，不符合规范要求；【图示3】

3）机械停车位的喷头上方未设置集热板。

图示1

图示2

图示3

2．原因分析

1）设计图纸上没有表示清楚；施工人员未按设计图纸和规范要求进行施工;

2）施工单位为了节约成本，未按规范要求采购达标面积的挡水板。

二、规范要求及正确做法

1．规范要求

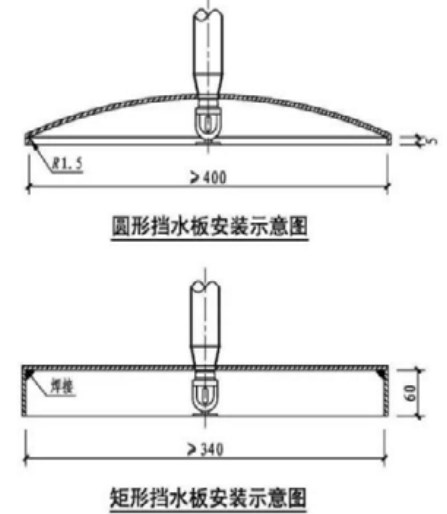

☆《自动喷水灭火系统设计规范》(GB 50084-2017)第7.1.10条第1、2款。【图示4】【图示5】【图示6】【图示7】【图示8】【图示9】

☆《汽车库、修车库、停车场设计防火规范》(GB 50067-2014)第7.2.6条第1款。【图示10】

2．正确做法

图示4

图示5

图示6

图示7

图示8

图示9

图示10

三、应对措施及防治指南

1．加强图纸设计质量，明确设计做法，补充设计大样和参照图集；

2．施工单位应对施工人员做好技术交底，在施工过程中如发现此类问题，及时与建设单位、设计单位和监理单位进行沟通解决。

3．施工单位按设计要求采购合格的挡水板，建设单位和监理单位进行检查验收。

4．设置在汽车库内的喷头应设置在汽车库停车位的上方或侧上方，对于机械式汽车库，尚应按停车的载车板分层布置，且应在喷头的上方设置符合要求的集热板。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动喷水灭火系统设计规范》(GB 50084-2017)

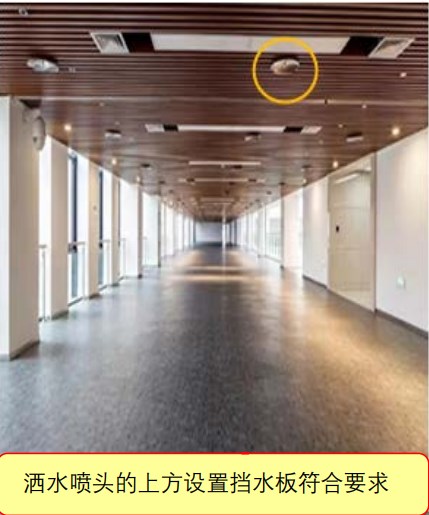

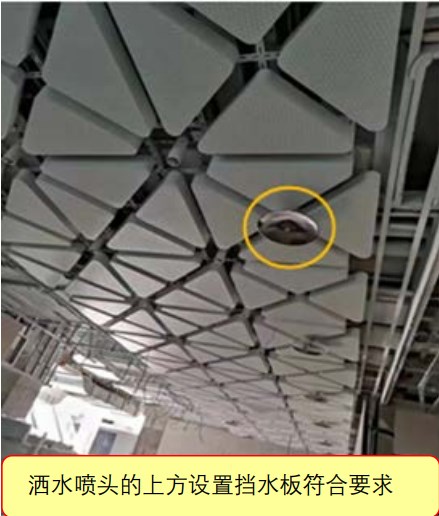

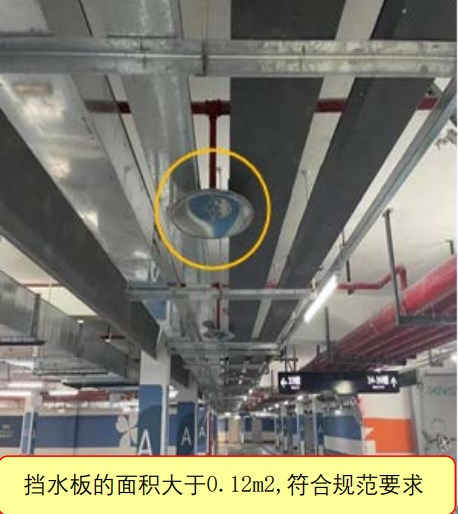

第7.1.10条 挡水板应为正方形或圆形金属板，其平面面积不宜小于0.12㎡，周围弯边的下沿宜与洒水喷头的溅水盘平齐。除下列情况和相关规范另有规定外，其他场所或部位不应采用挡水板：

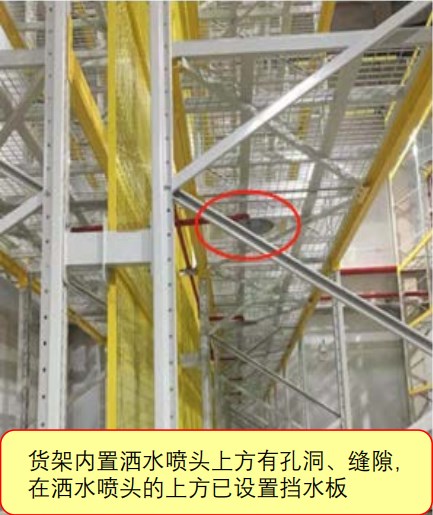

第1款 设置货架内置洒水喷头的仓库，当货架内置洒水喷头上方有孔洞、缝隙时，可在洒水喷头的上方设置挡水板；

第2款 宽度大于本规范第7.2.3条规定的障碍物，增设的洒水喷头上方有孔洞、 缝隙时，可在洒水喷头的上方设置挡水板。

《汽车库、修车库、停车场设计防火规范》(GB 50067-2014)

第7.2.6条 设置在汽车库、修车库内的自动喷水灭火系统，其设计除应符合现行国家标准《自动喷水灭火系统设计规范》GB 50084的有关规定外，喷头布置还应符合下列规定：

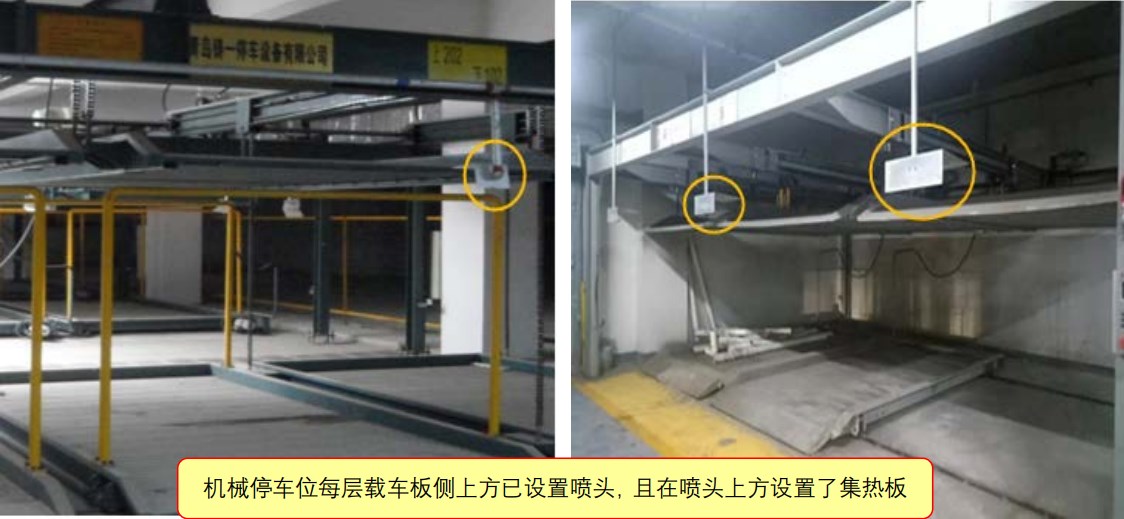

第1款 应设置在汽车库停车位的上方或侧上方，对于机械式汽车库，尚应按停车的载车板分层布置，且应在喷头的上方设置集热板；
