一、问题描述及原因分析

1．问题描述

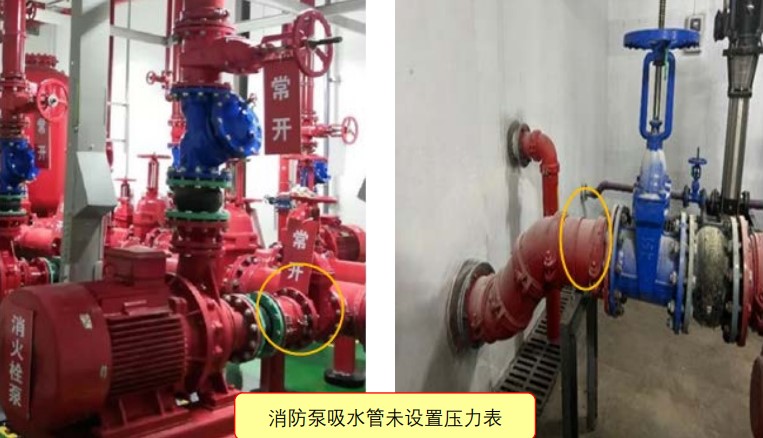

1）消防水泵吸水管未安装压力表；【图示1】

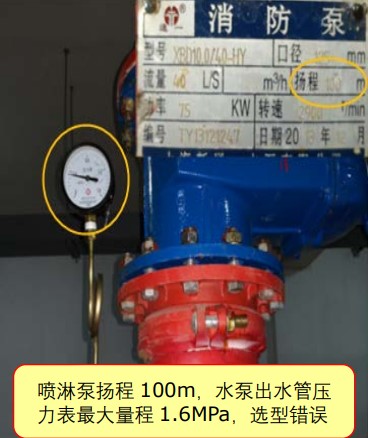

2）选用的压力表最大量程不符合规范要求。【图示2】

错误做法

图示1

图示2

2．原因分析

1）设计图纸疏漏或技术人员未进行技术交底，施工时疏漏；

2）设计文件未明确压力表量程，或供货单位未与技术人员沟通，凭经验进行选型。

二、规范要求及正确做法

1．规范要求

☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第5.1.17条【图示3】【图示4】、第12.3.2条第8款。【图示5】

2．正确做法

图示3

图示4

图示5

三、应对措施及防治指南

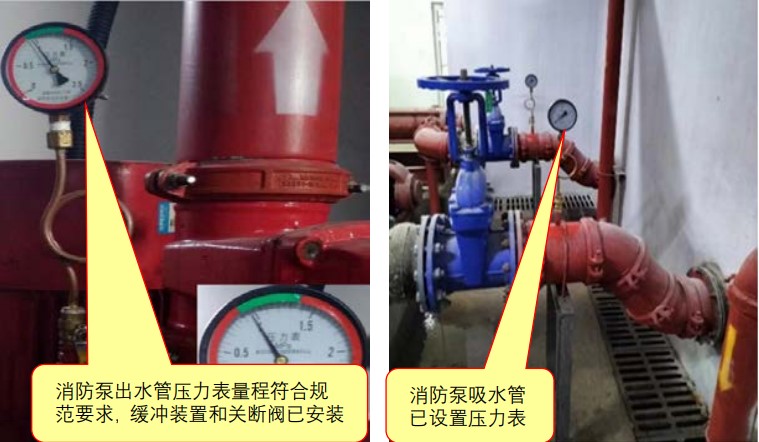

1．消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa；

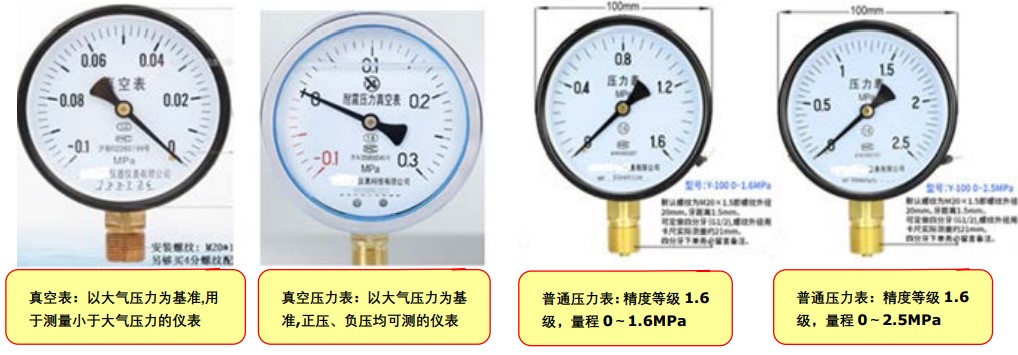

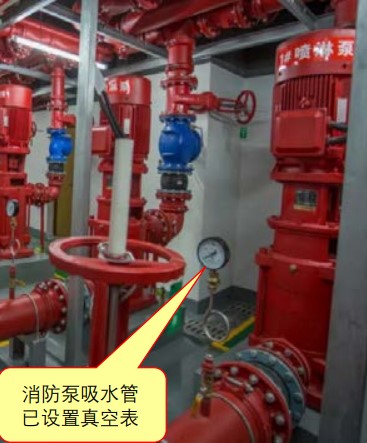

2．消防水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具体情况确定，但不应低于0.70MPa，真空表的最大量程宜为-0.10MPa；

3．压力表的直径不应小于100mm，应采用直径不小于6mm的管道与消防水泵进出口管相接，并应设置关断阀门。

4．设计单位在施工图设计时，应明确系统设计工作压力值和压力表量程要求；

5．施工单位在压力表选型时，应依据设计要求，选用适用的压力表，确保其最大量程符合要求；施工单位领料单中压力表规格型号应描写准确，参数齐全，避免错领、错装；

6．压力表安装后，监理单位应对压力表进行逐一核对检查，确保其符合设计要求。

 来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》
