青鸟消防模块常见故障问题及解决方法

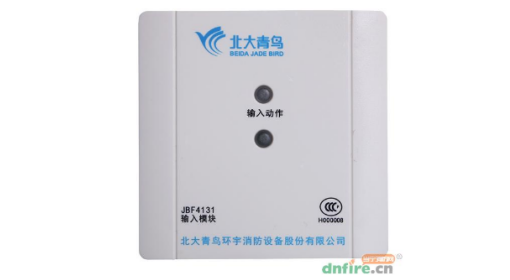

 JBF4131、JBF4132输入模块

一、 JBF4131、JBF4132输入模块

1.1登记问题

  故障现象:登记不上线

  处理方法:

  1、可能是编码问题,用编码器测试。

  2、可能是没压电阻,或压的电阻远远大于10KΩ。

  3、外线接触不良,检查线路有没有问题。

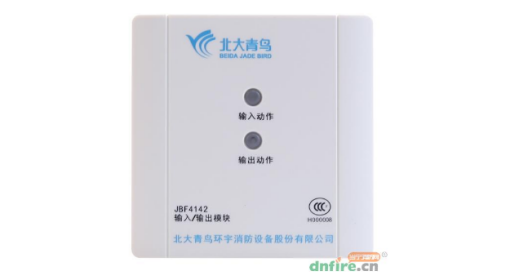

JBF-4141、JBF4142输入输出模块

二、JBF-4141、JBF4142输入输出模块

2.1 JBF4141模块地址报扬声器故障

  故障现象:JBF4141模块地址报扬声器故障。

  处理方法:经查现场使用JBF4141模块通过继电器带载扬声器,JBF4141模块连接自反馈,模块启动后报出扬声器故障,取消模块自反馈后故障恢复。

2.2 JBF4141模块常开端子处于闭合故障

  故障现象:

  1、拆箱打开后,模块的常开端子就是闭合的。

  2、现场安装使用后,模块在没有动作的情况下,端子闭合。

  处理方法:

  1、使用编码器进行编读码操作。

  2、将主机端24V输出线路断开,只连接回路线,开机通电。

  注:现场已经安装的模块出现常开点自动闭合的情况,可能是由于受到强烈的外力所致(震动或高空跌落)。

2.3 JBF4141模块接线都正常模块报故障

  故障现象:JBF4141模块接线都正常模块报故障。

  处理方法:检查模块是否打开了输出检测功能,但是并未按要求在输出端配接二极管及10K电阻。

2.4 JBF4142输入输出模块输出灯常亮,主机未接收到联动信息

  故障现象:JBF4142输入输出模块输出灯常亮,主机未接收到联动信息(注册地址,回路状态正常)。

  处理方法:排除模块自身问题,测量1、3端子24V正负接反,更改之后正常。

2.5 JBF4141/4142模块登记不上

  故障现象:输入输出模块登记不上

  处理方法:多见于模块接线问题,首先检查模块接线,24V正负是否接反、电压是否正常,信号线是否电压正常,1和2、6和7短接片是否被摘下或松动,9和10端子是否忘记增加电阻。如以上都没有问题,更换模块测试。

2.6 JBF4141模块信号浏览正常,登记正常,不报故障,无法启动

  故障现象:JBF4141模块信号浏览正常,登记正常,不报故障,无法启动。

  处理方法:经检查发现线路阻值、电压均正常,故障原因是2端子螺丝松动,导致2端子短接片未正常连接,重新拧紧螺丝后正常。

2.7 JBF5141输入输出模块编码正常,读码始终为2号

  故障现象:使用JBF6481编码器11SF火灾自动报警系统协议进行编码,无论编多少号读出来的地址均为2号。

  处理方法:使用导线短接4、5信号线端子进行模块静电放电后,编码读码正常。

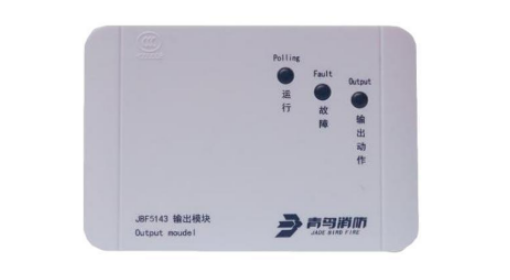

JBF4143、JBF4143A、JBF5143输出模块

三、JBF4143、JBF4143A、JBF5143输出模块

3.1 JBF4143启动后报地址故障

  故障现象:JBF4143启动后报地址故障,线路电压正常

  处理方法:经查未使用带电容的专用消防广播音箱,在JBF4143输出端某一个端子上串接105独石电容后问题解决。

3.2 JBF4143A广播模块在控制器进行登记操作会报出类型故障

  故障现象:JBF4143A广播模块在11SF控制器进行登记操作会报出类型故障

  处理方法:升级最新版本即可解决(该版本4143A可以被登记为紧急广播类型和总线广播类型,回路空载自动登记,清除登记信息后,再重新自动登记后正常)。

3.3 JBF5143登记后报出“类型故障”错误

  故障现象:JBF5143模块配接标配主机(显示板:191112、回路板:190809)使用时,手动登记为:“输入输出模块”、“总线广播”、“紧急广播”这几种类型时均会报出“类型故障”错误

  处理方法:自动登记或手动登记为“广播”

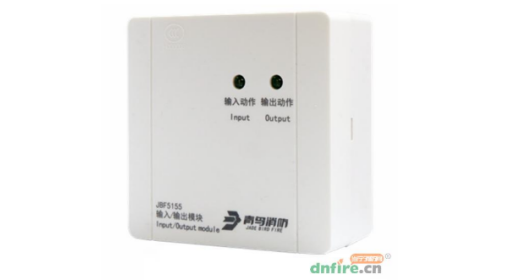

JBF5155输入输出模块

四、JBF5155输入输出模块

4.1多线模块正常停止后反馈灯无法熄灭

  故障现象:手动启动多线盘的某一路后JBF5155模块能够正常启动并反馈,按下该路停止键后模块能够正常停止,但该路专线盘反馈灯不能熄灭,需主机复位后才能熄灭

  处理方法:判断测量受控设备继电器线圈阻值是否正常(300Ω-5KΩ),不在要求阻抗内可在模块启动端(9、GND)两端并接3K电阻。

4.2模块启停正常,无法收到反馈

  故障现象:模块启动、停止功能正常,但不能将反馈报至主机专线盘,JBF5155模块反馈灯能够点亮,但主机收不到该路反馈信息

  处理方法:模块在SL+/-接反的情况,会导致模块上R8(200Ω)电阻直接烧坏,需要更换5155模块。

4.3 JBF-155F多线切换接口盒

  注意事项:信号线和电源线不要接反了,均有极性。应答端需要配接510欧电阻。

4.4现场风机直启5155模块接线正常,测试无输出

  故障现象:现场风机直启5155模块接线正常,测试无输出

  处理方法:现场将多线故障检测功能设置外置消防泵1,重新设置后正常。

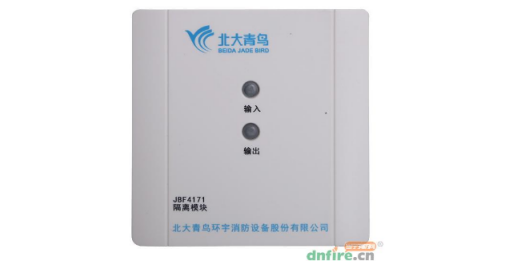

JBF4171总线隔离模块

五、JBF4171总线隔离模块

5.1注意事项

  故障现象:JBF4171隔离模块注意事项

  处理方法:

  1、注意进线端和出线端不能接反了,每个模块后面可带32个总线设备。

  2、采用环形布线时,注意第一个隔离模块和最后一个隔离模块要极性相同。

  3、测量线路阻值时,一定要从隔离器出线端测量。

六、JBF5146输入输出模块频繁报反馈、反馈撤销

  故障现象:反馈JBF5146输入输出模块频繁报反馈、反馈撤销,项目中共有70多只全部是该现象,反馈后几秒钟会撤销,之后会再次报反馈。

  处理方法:通过搭建环境测试已确定原因,控制器仅将显示盘升级为支持JBF5146快速充电的版本,回路板不升级就会出现该问题,升级后现场恢复正常。

七、JBF4137中继模块带载外购火焰探测器报故障

  故障现象:JBF4137中继模块带载外购火焰探测器,运行一段时间后报出模块故障。

  处理方法:JBF4137带载能力15mA以下,实测如果外购火焰探测器监视或报警电流大于JBF4137带载能力会造成JBF4137中继模块过载,可按实际情况选用JBF4137A中继模块。

八、 VCM3265A CAN中继模块

  故障现象:VCM3265A CAN中继模块注意事项

  处理方法:

  1、两种功能(1)一种是延长通讯距离,(2)一种是电气隔离保护。

  2、本身需要24V电源,可延长通讯距离1000米。

  3、配接120Ω的终端电阻。
