TC5000消防主机怎么检查回路配置

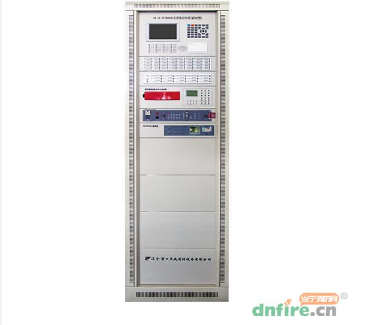

TC5000消防主机是天成消防的一款火灾自动报警控制器(联动型),是一款较为常见的主机。

TC5000消防主机



TC5000消防主机检查回路配置操作步骤:

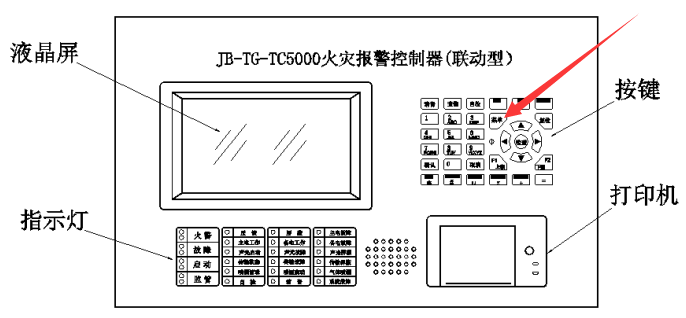

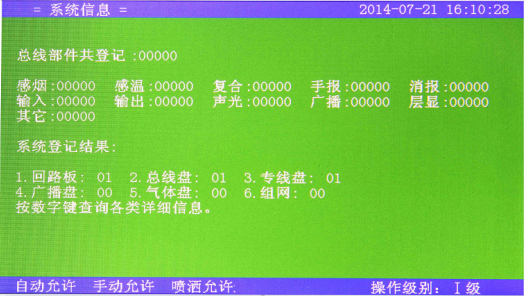

一、按TC5000消防主机面板上按键区的”菜单“键,如图1;进入主菜单,再按数字1,进入“1.系统信息”,如图2;此时消防主机显示屏界面显示系统中登记各种设备的种类和数量。

TC5000消防主机怎么检查回路配置操作步骤

TC5000消防主机怎么检查回路配置操作步骤

二、在如图2所示的状态下数字键1,进入回路板信息页面(如图3),此页面显示系统中各回路板的状态,

TC5000消防主机怎么检查回路配置操作步骤

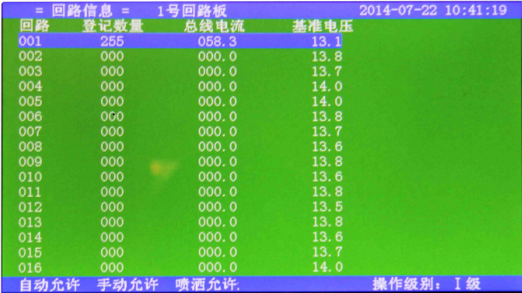

  按“▲”、“▼”键选中相应回路,按“确认”键进入回路信息页面,显示系统各回路的登记情况如图4。

TC5000消防主机怎么检查回路配置操作步骤

  此页面显示每个回路登记的设备点数、总线电流及基准电压,可以反应本回路的工作状态是否正常。

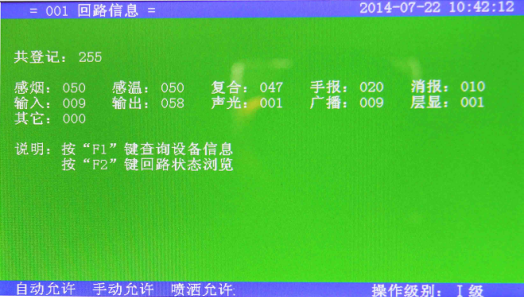

三、在图4页面,按“▲”、“▼”键选择回路,按“确认”键,进入对应回路信息页面,信息如图5。

TC5000消防主机怎么检查回路配置操作步骤

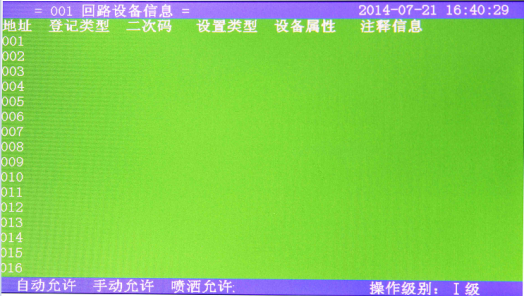

四、在图5页面,按“F1”键查询设备信息,进入回路设备信息页面,信息如图6。

TC5000消防主机怎么检查回路配置操作步骤

  回路设备信息页面显示内容包括:设备的本身编码、登记类型、二次码、设置类型、设备属性和汉字注释信息(详细含义见设备定义一章)。按“▲”、“▼”键,执行上一条、下一条查询操作。其中:登记类型为前端总线设备类型;设备属性是针对输入模块定义的类型,包括:作火警、作反馈、作监管三种类型。

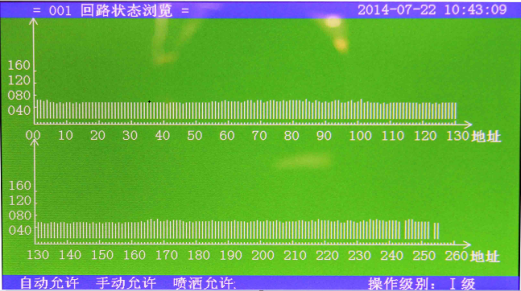

  在图5页面,按“F2”键查询回路状态浏览,进入回路状态浏览页面,信息如图7。在此页面显示本回路上总线设备的回答电流,根据此状态表,可以判断回路工作状态是否正常。

TC5000消防主机怎么检查回路配置操作步骤
