一、SIGA单回路控制模块特性：

　　1.专用微处理控制器
2.全数字通讯
3.特别的通讯协议
1）对电缆性能的要求低
2）在很多场所可利用原有线路
4.回路警报响应时间小于750毫秒
5.SIGA装置定位监视
1）意外增加的装置地址
2）丢失的装置地址
3）装置位置交换
4）装置参数编程
6.自动生成设备网络图
1）储存“实际”与“期望”的装置数据
2）储存物理连线顺序(包括“T”型接法)
7.自动昼/夜灵敏度调整
8.每回路支持125个SIGA系列智能探测器和125个SIGA系列智能模块
9.每个EST-3线点机可接5个3-SSDC
10.可拆卸的接线端子排
11.多种故障运行模式──独立运行
12.SIGA设备回路和主机模块线路接地故障检测
13.装置自动电子编址


二、SIGA单回路控制模块说明：

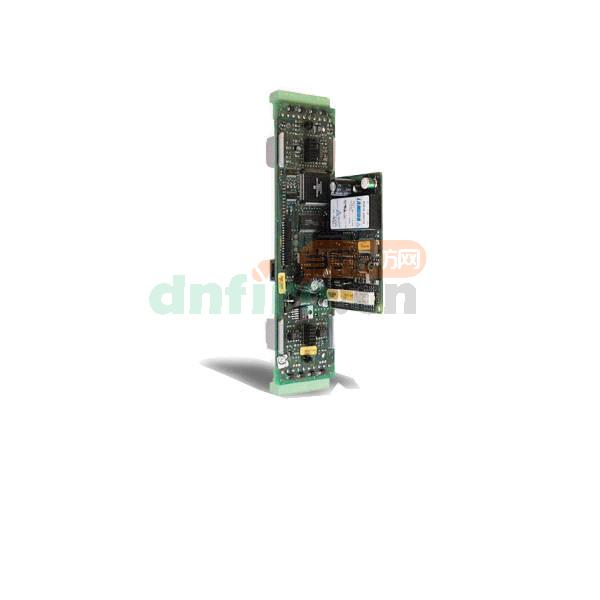

1.3-SSDC是一个本地轨道模块(LRM)，它为3-CPU模块和SIGA系列装置间提供一个智能接口。它有自己的微处理器，用来协调处理和解释从SIGA装置接收或发送的信息。它的电源和通讯是从控制盘轨道直接得到的。3-SSDC在火警控制盘中占用一个轨道空间，并带可拆卸端子排，便于安装接线。
2.独特的设计给3-SSDC和SIGA装置真正的“智能特性”。SIGA探测器和模块自带微处理器，采用全数字通讯方式与回路控制器通讯，这样增强了信息通讯的准确性，减少了回路电容和噪声对通讯的影响。
3.由于采用集散式智能方式，更多的决定不由回路控制器而转为由带微处理器SIGA装置自己做出。在SIGA装置内进行的先进的火灾探测运算，有效的避免了误报。环境补偿、复合多种传感技术为一体和独立运行模式等特性驻留于每个装置。智能装置允许3-SSDC以高速度和低波特率进行通讯和执行系统功能，保证了回路控制器和装置间数据传输的准确性。
4.3-SSDC支持SIGA装置独立运行模式，增强了系统的生存力。发生以下两种故障不致使系统瘫痪：3-CPU故障，回路控制器将继续管理它的装置，假设一个报警被察觉，它将被传送到轨道通讯总线，并被其它模块接受，盘上将做出一个对普通警报的响应；如果本地轨道模块3-SSDC故障，当有一个装置(探测器或模块)察觉到一个报警时，通过特殊的回路可使EST3结点机感知警报状态，3-CPU将传输报警状态到网络其它部分，使警报得到响应。多样的故障保护模式对于一个生命保障系统是非常重要的。


三、SIGA单回路控制模块应用：

1.3-SSDC单回路SIGA装置控制器通过一对线与SIGA装置进行通讯，并可支持125个线路隔离器，每个回路有125个探测器地址和125个模块地址。3-SSDC支持“A类”连线接法(6型或7型)和“B类”连线接法。回路长度可达11000英尺(3300米)。
3-SSDC采用先进的通讯方式，对来自任何装置的状态变化做出不同的响应。回路控制器(3-SSDC)采用“广播查询”方式，检查整个装置回路的状态变化。当一个或多个的装置报告发生了变化时，3-SSDC使用“直接寻址”方式找出正在报告的装置。装置是否进入报警状态或被激活，会在瞬间被确定。3-SSDC仅在新信息发生时才进行“广播查询”方式结合“直接寻址”方式的通讯。这样即允许使用较低的通讯波特率，又有迅速的响应时间。低波特率增强了对外部噪声干扰的容忍度，减低了对线路电容的敏感性，这样就允许在系统改造升级时更多的使用原有的线路。
2.当3-SSDC巡检一个装置时，装置上的绿LED灯将闪烁。正常情况下绿LED灯的闪烁不会使建筑物的使用者产生不安，但一个维修技师可以迅速的观察到。探测器上的红色LED灯仅在报警状态才亮。
3.EST/SIGA系列独特的特征是自动绘制回路图，并把图形存入内存，上电后回路控制器将扫描每个装置系列号，并绘制出它们在回路上的物理位置顺序图，包括“T”型连接。绘制完成后，3-SSDC通过在回路上下载程序，会自动分配给回路上每个探测器或模块地址，而不必设置拨号式地址开关，每个装置由特别设定软件分配的地址是唯一的。
4.地址设定后，3-SSDC会比较实际物理装置的数据和期望设置程序的数据差异，如果相互有任何差别，回路控制器将发送故障信息到3-CPU，说明装置不相符或绘图错误。通过3-CPU的RS-232口，一个符合实际的描绘回路上每个装置位置的回路图可传送到主机，包括回路的分支(“T”型接法)和装置固有的物理特性。这样的诊断信息在火灾探测和在系统安装后保存准确记录等方面是无比重要的。
5.在安装调试过程中，类比/编址系统的一个普遍难题是寻找故障地点，如果回路距离超过数千英尺，大量的时间将被花费在确定故障原因和故障位置上。3-SSDC靠其特殊的芯片，具有定位故障的独特能力，它可找到多种存在的故障。3-SSDC另一个优点是电子遍址和自动成图，它可以解决很多系统中地址设置重复的难题。
6.在检修期间，当一组探头被拆下来检修，并装到错误的探测器底座上，3-SSDC将自动发现这些问题。如果发生交换的装置特性相同，系统将自动的下载新的软件地址到这个装置(维持定位监测)，如果特性不同，3-SSDC将发出一个图形错误指示到3－CPU，指出发生故障的那个装置。
7.3-SSDC还可监测SIGA系列装置是否应当维护和发生故障。每个探测器可随环境改变智能的调节基准值，当探测器维持一个固定的报警门限时，智能调节可增加两次清洗的时间间隔。当探测器超过环境补偿门限时，3-SSDC将发出一个要求维护或污染状态信号到3-CPU，并指出这个具体需要清洗的装置。如果不进行清洗，这个探测器将继续工作直到所有的环境补偿被用完，这时3-SSDC将发出一个“非常脏”的指令到3-CPU，并宣布一个故障状态。一旦设定的门限窗口被突破(发生一个误报警)，如果还不进行维护，SIGA探测器将自动离线等待维修。


四、SIGA单回路控制模块工程规范：

1.控制器和智能装置间的通讯方式应为数字式的。
2.一个装置进入报警状态，回路报警响应必须在750毫秒之内。系统响应不大于3秒。
3.回路连线必须允许使用非屏蔽线或非屏蔽双绞线的A类或B类连线方式。B类连线必须允许线路分支(“T”型接线)。
4.装置控制器必须符合ISO-9001标准。
5.系统必须允许在发生多种故障继续工作。如果本地轨道或主CPU发生故障回路控制器必须可以以独立工作模式运行，并保证系统可感识报警状态。
