GST-LD-8301(船用)输入输出模块
品       牌:
证       书:
价       格:
媒体价            ¥520.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 JB-QB-GST200壁挂式火灾报警控...
 JB-QB-GST500火灾报警控制器(...
 JB-QG-GST5000火灾报警控制器...

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

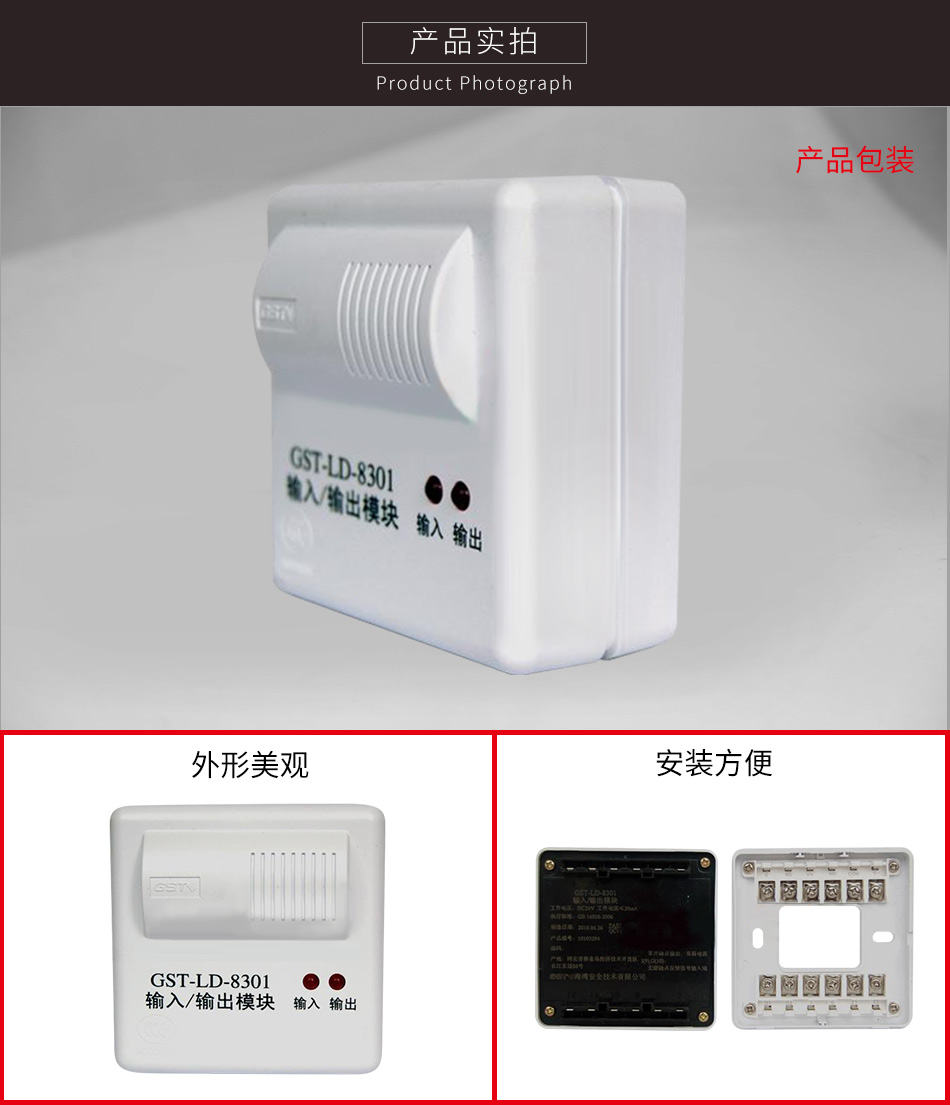

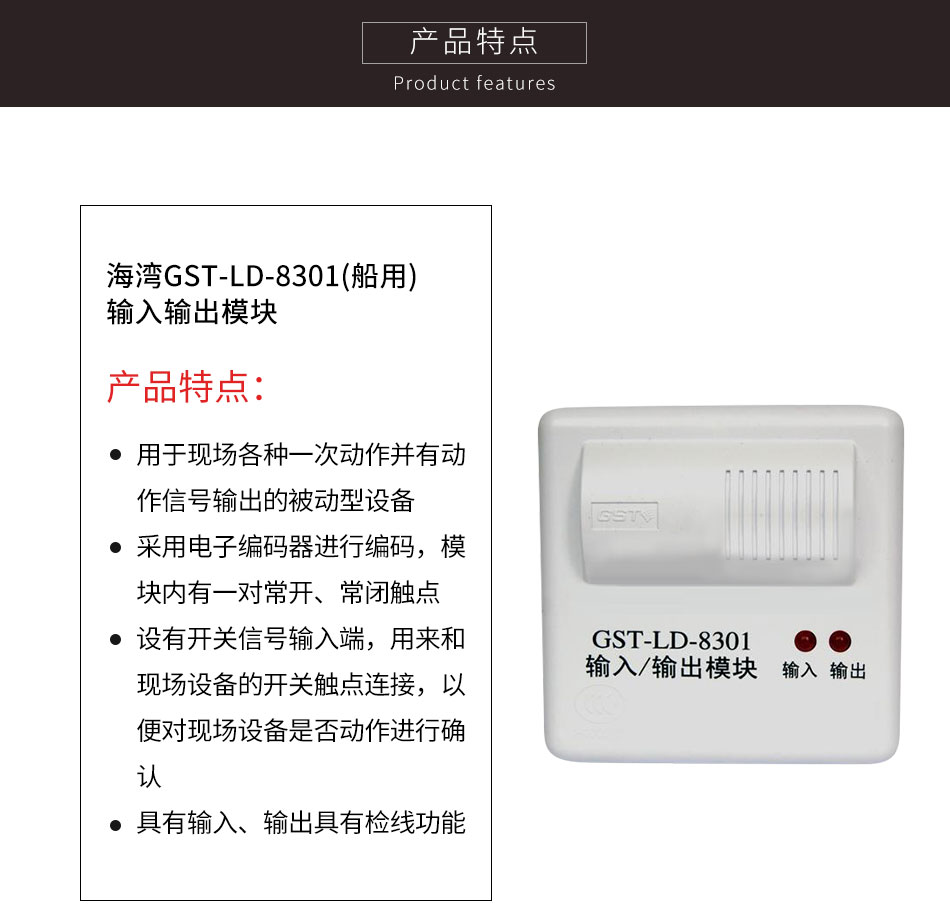

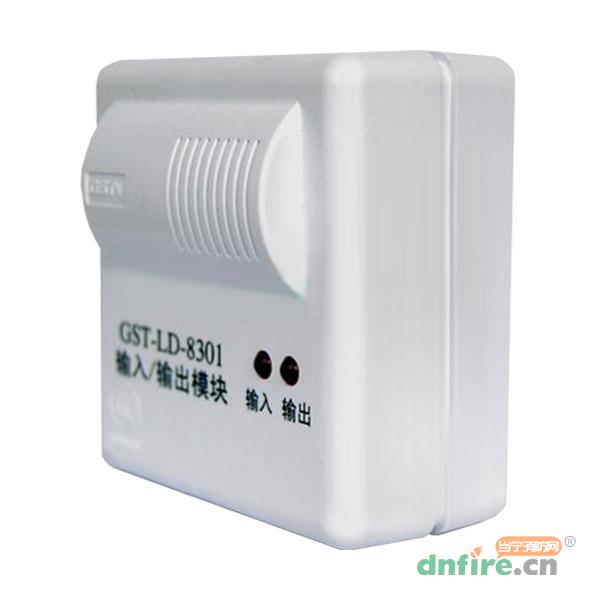

GST-LD-8301(船用)输入输出模块情景展示GST-LD-8301(船用)输入输出模块参数GST-LD-8301(船用)输入输出模块特点GST-LD-8301(船用)输入输出模块接线图GST-LD-8301(船用)输入输出模块实拍图

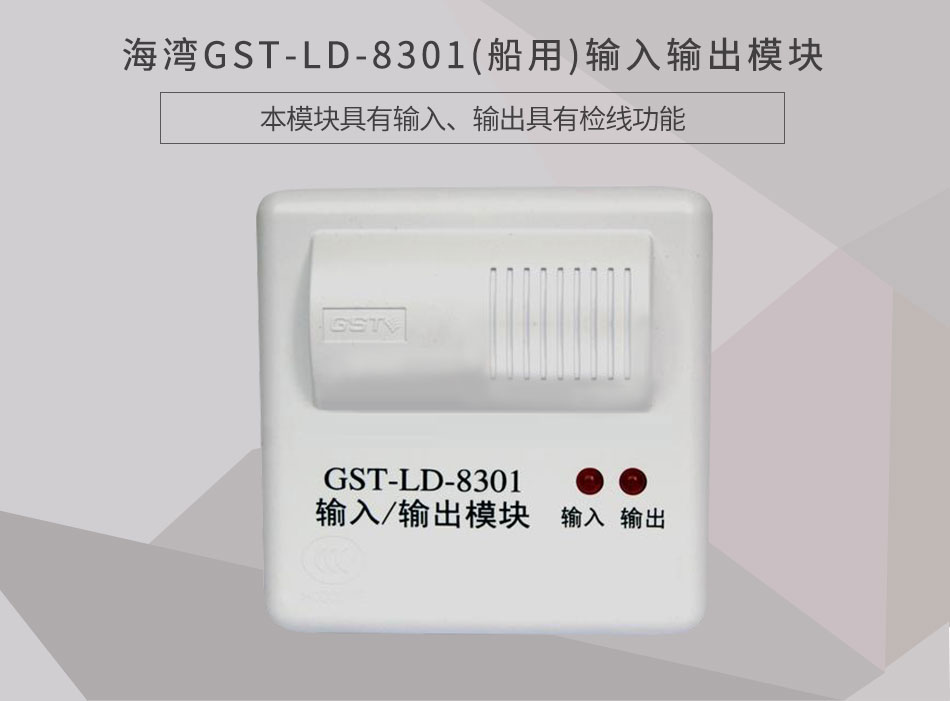

一、GST-LD-8301输入输出模块(船用)概述

  GST-LD-8301输入输出模块(船用)型用于现场各种一次动作并有动作信号输出的被动型设备。本模块采用电子编码器进行编码,模块内有一对常开、常闭触点。模块具有直流24V电压输出,用于与继电器触点接成有源输出,满足现场的不同需求。另外模块还设有开关信号输入端,用来和现场设备的开关触点连接,以便对现场设备是否动作进行确认。本模块具有输入、输出具有检线功能。应当注意的是,不应将模块触点直接接入交流控制回路,以防强交流干扰信号损坏模块或控制设备。

二、GST-LD-8301输入输出模块(船用)主要技术指标

型号 GST-LD-8301
工作电压 总线电压:总线24V
电源电压:DC24V
监视电流 总线电流≤1mA
电源电流≤5mA
动作电流 总线电流≤3mA
电源电流≤20mA
线制 与控制器采用无极性信号二总线连接,与DC24V电源采用无极性电源二总线连接
无源输出触点容量 DC24V/2A,正常时触点阻值为100kΩ,启动时闭合,适用于12V~48V直流或交流
输出控制方式 脉冲、电平(继电器常开触点输出或有源输出,脉冲启动时继电器吸合时间为10s)
出厂设置 常开检线输入、有源输出方式
使用环境 温度:-10℃~+55℃   相对湿度≤95%,不结露
外壳防护等级 IP30
外形尺寸 86mm×86mm×43mm(带底壳)

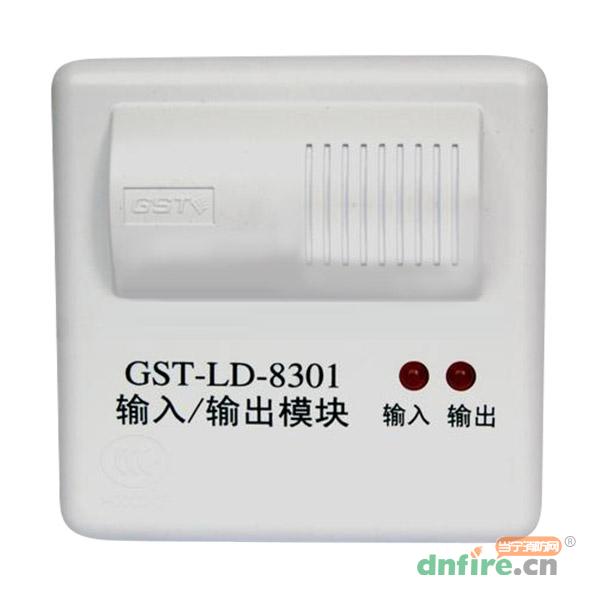

三、GST-LD-8301(船用)外形示意图如图1

外形示意图

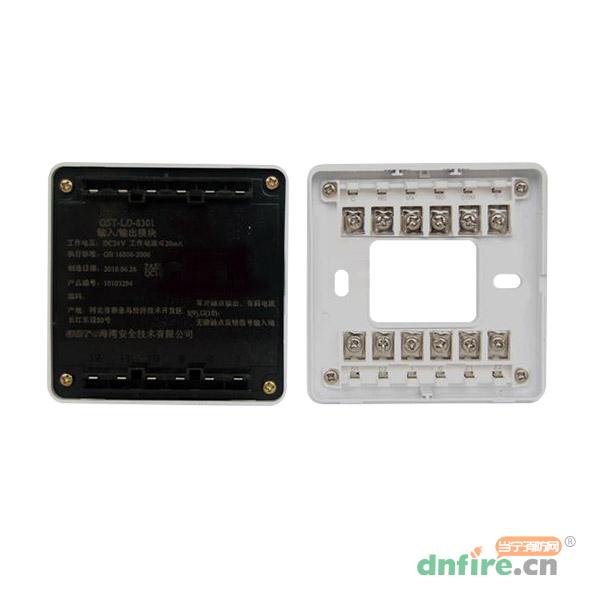

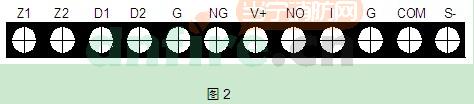

  GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同,安装方法也相同,其对外端子示意图如图2

对外端子示意图

  其中:
Z1、Z2:接火灾报警控制器信号二总线,无极性
D1、D2:DC24V电源输入端子,无极性
I、G:与被控制设备无源常开触点连接,用于实现设备动作回答确认(也可通过电子编码器设为常闭输入或自回答)
COM、NO:无源常开输出端子(注意:此端子间有微弱检线电流!)
NG、 S-、V+、G::留用
布线要求:信号总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm2;电源线D1、D2采用阻燃BV线,截面积≥1.5mm2;G、NG、V+、NO、COM、S-、I采用阻燃RV线,截面积≥1.0mm2
应用方法:模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻;模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻。

商品属性
[型号] GST-LD-8301(船用)
[名称] 输入/输出模块
[工作电压] DC24V
[工作电流] 总线电流≤1mA 电源电流≤5mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 86mm×86mm×43mm(带底壳)
[使用类别] 船用
[输出数量] 单输入输出模块
[防护等级] IP30
[别名] GST-LD-8301船用输入输出
[重量] 500g
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。

全部评价(8)

    5

    2017-07-06 11:12:04

    匿名用户

    8301接切非电 怎么接?

    管理员:

    你可以参考下非船用的8301产品页面上的接线图。

     匿名用户

    来自电脑端用户

    5

    2017-05-20 22:01:55

    匿名用户

    8301有源输出是com和s-吧,g和ng短接,v+和no短接,我们接的声光都是这样的

     匿名用户

    来自电脑端用户

    5

    2017-03-24 22:36:08

    匿名用户

    8301模块在海湾书本中的接成有源输出和我们平时把(它和继电器配用接成有缘输出)这两者有区别吗?
    为什么要加继电器呀?不加可以吗?

    管理员:

    加继电器的作用有扩展接线端口,方便控制高电压设备。
    不加也是可以的,不加的话只能直接输出直流24V的。

     匿名用户

    来自电脑端用户

    5

    2017-03-24 22:31:30

    匿名用户

    想请教一下:8301模块如果和继电器配用,接成有源输出的话,一般能接几个HX-100A的声光呀?然后如果声光是隔爆型的那么又能带几个呢?

    管理员:

    这和你的电源功率以及被控设备的功率来计算了。或者按照工作状态的电流来计算,如有疑问可以电话咨询我们,电话400-003-0119

     匿名用户

    来自电脑端用户

    5

    2016-10-24 17:21:28

    匿名用户

    反馈信号是无缘的吗?

    管理员:

    反馈是无源信号。

     匿名用户

    来自电脑端用户

    5

    2013-01-16 19:33:12

    匿名用户

    和其他品牌的没啥区别;反馈端接线的时候需要加电阻比较烦。

    管理员:

    这款就是这样的哦~

     匿名用户

    来自电脑端用户

    5

    2012-08-31 01:17:47

    xttcherry

    船用的产品 和普通的产品 有什么具体区别?

    管理员:

    防护等级不一样的哦。

     xttcherry

    来自电脑端用户

    5

    2012-03-21 22:47:25

    匿名用户

    GST-LD-8301(船用)输入输出模块的工作电压时多少?

    管理员:

    24V所有的消防报警系统都是24V的

     匿名用户

    来自电脑端用户
