一、JBF4123B消火栓按钮性能特点

　　内置微处理器，性能稳定。

　　采用SMT表面贴装工艺，可靠性高，一致性好。

　　采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1000m。

　　电子编码方式，可通过专用电子编码器编址。

　　施工方便，施工中对导线无特殊要求，导线截面积不小于1.0mm2均可正常使用。

　　消火栓按钮上的操作面板在按下后要将其复位必须使用与该按钮配套的专用钥匙。

　　手动报警按钮采用新的卡扣结构、薄款设计。

二、JBF4123B消火栓按钮结构特征与安装布线

　　布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为60mm（兼容50mm安装孔距）。

　　消火栓按钮采用RVS2×1.5mm2双绞线与控制器进行连接。

　　安装之前用编码器对其写入相应地址码(1-200)。

　　接线并检查无误后，扣上上壳。

三、JBF4123B消火栓按钮技术参数

型号	JBF4123B
名称	消火栓按钮
品牌	青鸟消防
工作电压	DC19-28V
触点容量	DC30V/0.1A
监视电流	≤0.3mA（24V）
启动电流	≤1mA（24V）
编码方式	电子编码器编码
编码范围	1-200
确认灯	监视状态启动灯红色闪亮，启动时启动灯红色常亮；消防水泵启动时回答灯绿色常亮
线制	二总线，无极性
工作温度	-10℃~+55℃
贮存温度	-30℃~+75℃
相对湿度	≤95%RH
外形尺寸	90长×86宽×28.5高mm

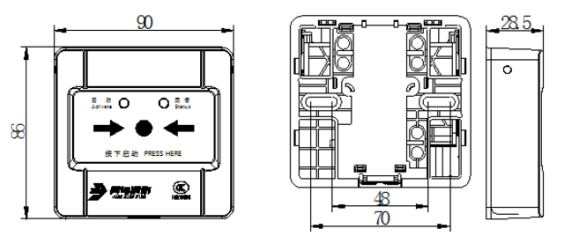

四、JBF4123B消火栓按钮外观尺寸

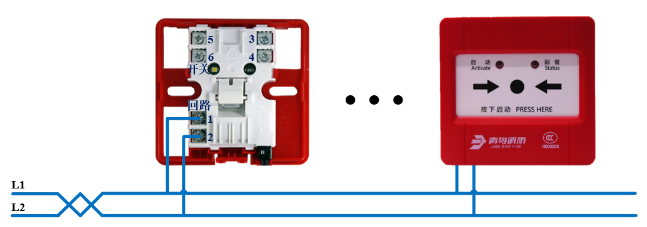

五、JBF4123B消火栓按钮接线示意图



　　端子1和2分别接回路二总线L1和L2；无极性。

　　端子5、6正常时为常开触点，消火栓按钮按下时闭合。

　　按火规消火栓按钮只作为报警信号的接线方法
