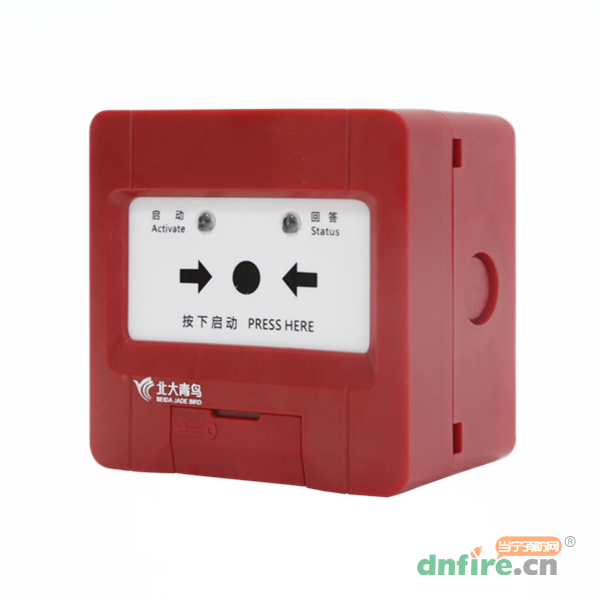

一、JBF4123A消火栓按钮性能特点

　　内置微处理器，性能稳定。

　　采用SMT表面贴装工艺，可靠性高，一致性好。

　　采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1000m。

　　电子编码方式，可通过专用电子编码器编址。

　　施工方便，施工中对导线无特殊要求，导线截面积不小于1.0mm2均可正常使用。

　　消火栓按钮上的操作面板在按下后要将其复位必须使用与该按钮配套的专用钥匙。

　　JBF4123A消火栓按钮采用插拔式结构易于客户安装、施工、维护。

二、JBF4123A消火栓按钮技术参数

型号	JBF4123A
名称	消火栓按钮
品牌	青鸟消防
工作电压	DC19-28V
触点容量	DC30V/0.1A
监视电流	≤0.3mA（24V）
启动电流	≤1mA（24V）
编码方式	电子编码器编码
编码范围	1-200
确认灯	监视状态启动灯红色闪亮，启动时启动灯红色常亮；消防水泵启动时回答灯绿色常亮
线制	二总线，无极性
工作温度	-10℃~+55℃
贮存温度	-30℃~+75℃
相对湿度	≤95%RH
外形尺寸	90长×90宽×52高mm

三、JBF4123A消火栓按钮安装与布线

　　布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为60mm（兼容50mm安装孔距）。

　　JBF4123A消火栓按钮采用RVS2×1.5mm2双绞线与控制器进行连接。

　　安装之前用编码器对其写入相应地址码(1-200)。

　　在底座的左侧、右侧位置都有敲落孔(若从此敲落孔进线，需要配接防水接头，避免从接头处进水)。

　　接线并检查无误后，将已编码的按钮主体插入底座，并用自攻钉(ST2.9*8)将主体与底座拧紧。

四、JBF4123A消火栓按钮接线图

　　端子1和2分别接回路二总线L1和L2；无极性。

　　端子7、8正常时为常开触点，消火栓按钮按下时闭合。

五、JBF4123A消火栓按钮使用注意事项

　　首先用电子编码器对消火栓按钮编码，然后将其连接到北大青鸟系列火灾报警控制器中进行登记。遇有火警时，按下按钮操作面板，启动消防泵，启动灯常亮，控制器显示出消火栓按钮地址。控制器接收到消防泵的回答信号后，将消火栓按钮的回答灯点亮。

　　特别注意：JBF4123A消火栓按钮内置密封胶垫，具备防水溅功效，为保证本功能的可靠性，安装时请务必拧紧4颗紧固螺丝（包装盒内）将消火栓按钮主体与底座紧密结合。



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	北大青鸟
[型号]	JBF4123A
[名称]	消火栓按钮
[工作电压]	DC19-28V
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	90mm长×90mm宽×52mm高
[使用类别]	通用
[触点输出]	无源输出
[线制]	二线制
[静态电流]	≤0.3mA（24V）
[动作电流]	≤1mA（24V）
[执行标准]	GB16806—2006《消防联动控制系统》
