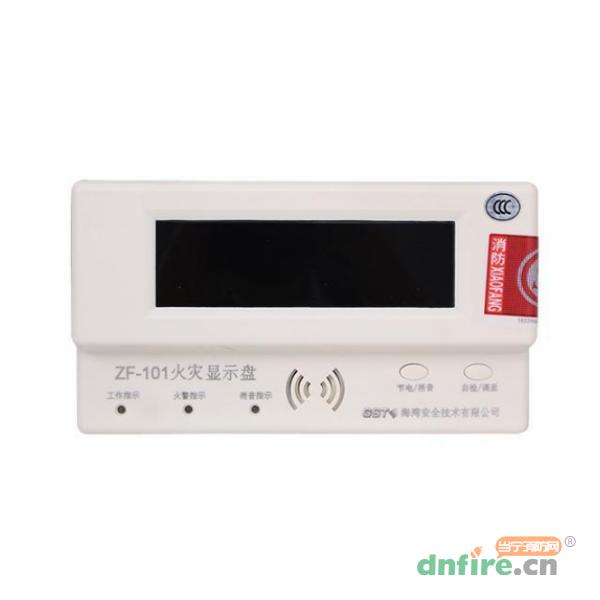

ZF-101火灾显示盘
品       牌:
证       书:
检验报告
价       格:
媒体价    ¥576.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 海湾GST
进入品牌页
关注
类似产品
 ZF-500火灾显示盘
 ZF-GST8903火灾显示盘
 LD128EN(D)火灾显示盘

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

友情提醒:ZF-101火灾显示盘已停产,其替代产品为GST-ZF-101Z总线型火灾显示盘。

一、ZF-101火灾显示盘概述

ZF-101 型火灾显示盘是一种用单片机设计开发的可以安装在楼层或独立防火区内的数字式火灾报警显示装置。它通过总线与火灾报警控制器相连,处理并显示控制器传送过来的数据。当建筑物内发生火灾后,消防控制中心的火灾报警控制器产生报警,同时把报警信号传输到失火区域的火灾显示盘上,火灾显示盘将产生报警的探测器编号及相关信息显示出来同时发出声光报警信号,以通知失火区域的人员,火灾显示盘设有8 位报警信息显示窗,可将报警探测器的编码号显示出来,满足大范围的报警显示要求。当用一台报警控制器同时监控数个楼层或防火分区时,可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。

二、ZF-101火灾显示盘特点

ZF-101火灾显示盘通过RS-485总线与火灾报警控制器相连,可与GST9000、GST5000、GST500、GST200、GST100控制器配接;每路RS-485总线最多可配接64台火灾显示盘。火灾显示盘只能显示火警信息,不能显示故障、动作等其它信息。

三、ZF-101火灾显示盘技术特性

1. 工作电压:DC16.8V~DC27.6V
2. 显示容量:最多不超过50条报警信息
3. 显示范围:000000 00~999999 99中任意报警编码点(例如:火灾报警控制器上010001 03设备报火警,火灾显示盘上显示窗前六位显示010001设备二次码,后两位显示03设备类型)
4. 线制:与火灾报警控制器间采用有极性二总线连接,另需两根DC24V电源供电线(不分极性)
5. 使用环境:
 温    度:0℃~+40℃
 相对湿度≤95%,不凝露
6.静态功耗≤1W
7.执行标准:GB 17429-1998

四、ZF-101火灾显示盘使用及操作

根据工程需要可对系统进行设置。
1、一次码及显示类型设置
打开电源开关,同时按住“设一次码开关”,后3位数码管显示本机一次码时,松开“设一次码开关”,进入一次码设置状态。按“自检/调显”键一次码数值增加,按“节电/消音”键一次码数值减少,再按下“设一次码开关”,当前的一次码储存。
 一次码储存后,数码管显示本机当前的显示类型。按“自检/调显”键切换显示类型,按“设一次码开关”储存当前显示类型,然后进入正常启动过程。显示类型定义如下:
5000 00表示连接5000系统;
2000 00表示连接2000系统且全显方式;
2000 03表示连接2000系统且层显方式。
2.  一般操作
2.1 在监控状态下
2.1.1 配接GST5000系统时,设备定义火灾显示盘二次码前两位为本机所属楼层号,第三位为楼号,第4位为控制方式,控制方式定义如下:
0:所有火警信息均显示;
1:只显示本楼所有火警信息;
2:只显示本楼本层及上、下层所有火警信息;
3:只显示本楼本层所有火警信息;
4:本楼层的所有火警信息全显,不考虑楼号;
5~9无意义,保留字,禁用。
火灾显示盘显示窗的第一、二位显示本机二次码的前两位(即本机所属楼层号),后四位显示时间,秒灯闪亮。
2.1.2 配接GST2000系统时,后两位显示本机一次码。按下“自检/调显”键,火灾显示盘自动对显示元件和声音进行检查。按下“节电/消音”键,节电灯亮,数字显示区无显示,如有操作或报警将恢复显示。
2.2.1 配接GST5000系统时,显示窗显示探测器八位编码,其中前六位为探测器二次码,后两位为设备类型。探测器二次码的前两位为探测器所属楼层号,第三位为楼号。火警数多于一个时,首先显示首警,10秒后机器开始循环显示报警情况,在此期间按下“自检/调显”键,可按报警顺序点查报警情况。
2.2.2 配接GST2000系统,在火警状态时,显示盘前四位为首警地址,后两位为本机一次码。首警灯和火警灯亮;报警信息多于一条时,10s后循环显示报警信息,前四位为报警探测器二次码,后两位为报警顺序。按“自检/调显”键,可点查报警信息。
2.3 按下“节电/消音”键,即可消除报警声音。当再次报警时,重新发出报警声。

五、ZF-101火灾显示盘结构特征、安装与布线

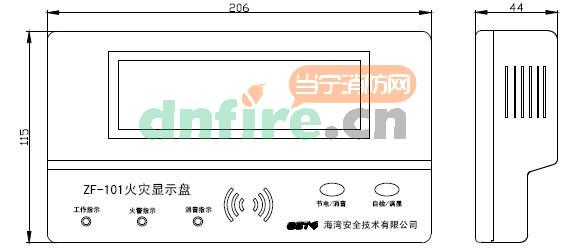

ZF-101 火灾显示盘的外形示意图如图

ZF-101火灾显示盘

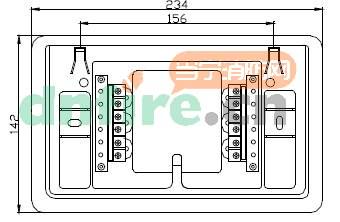

火灾显示盘配合专用安装底座采用壁挂式安装,其底座示意图如图

ZF-101火灾显示盘

火灾显示盘与底座间可直接卡接,安装显示盘前可先将底座固定在墙壁上。火灾显示盘安装示意图如图

ZF-101火灾显示盘

火灾显示盘接线端子示意图如图

ZF-101火灾显示盘

其中:
A、B:连接火灾报警控制器的通讯总线端子
D1、D2:DC24V 电源线端子,不分极性
=:接地线端子
布线要求:DC24V 电源线采用阻燃BV 线,截面积≥2.5mm2;通讯线A、B 采用阻燃屏蔽双绞线,
截面积≥1.0mm2。

商品属性
[品牌] 海湾(GST)
[型号] ZF-101
[工作电源] DC16.8V~DC27.6V
[环境温度] 0℃~+40℃
[环境湿度] ≤95%,不结露
[尺寸] 206mm×115mm×44mm
[显示容量] 最多不超过50条报警信息
[显示方式] 数字显示
[别名] ZF-101层显 楼层显示器
[重量] 0.5kg
