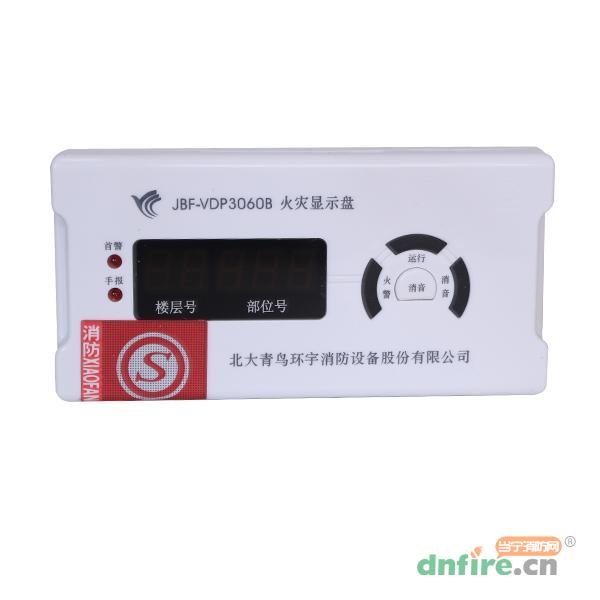

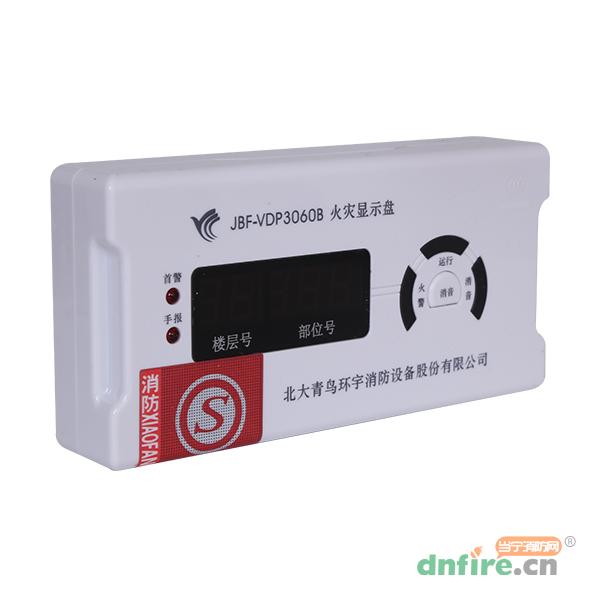

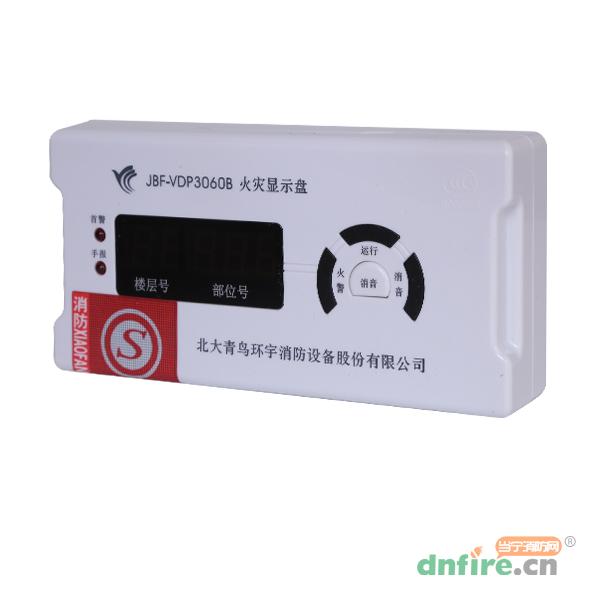

一、JBF-VDP3060B火灾显示盘功能特点

　　内置微处理器，一键设置。

　　每个报警回路可连接15台火灾显示盘，编址范围为201～215。

　　采用SMT表面贴装工艺。

　　采用二总线与JBF-11SF系列火灾报警控制器相连接，无极性要求，最大传输距离为1500米。

　　一台JBF-VDP3060B可显示同一回路上所有报警地址或显示一段连续的地址。

二、JBF-VDP3060B火灾显示盘技术指标

内容	技术参数
工作电压	DC19-28V
监视电流	≤25mA （24V）
报警电流	≤100mA （24V）
抗电磁干扰	10V/m
编码方式	通过火灾显示盘上的按钮设定
编码范围	201-215
确认灯	监视状态绿灯闪亮，报警时，红灯常亮；按下消音键后，红灯常亮。 显示首次报警地址时“首警”灯亮，设置手报地址并接到报警后“手报”灯亮。

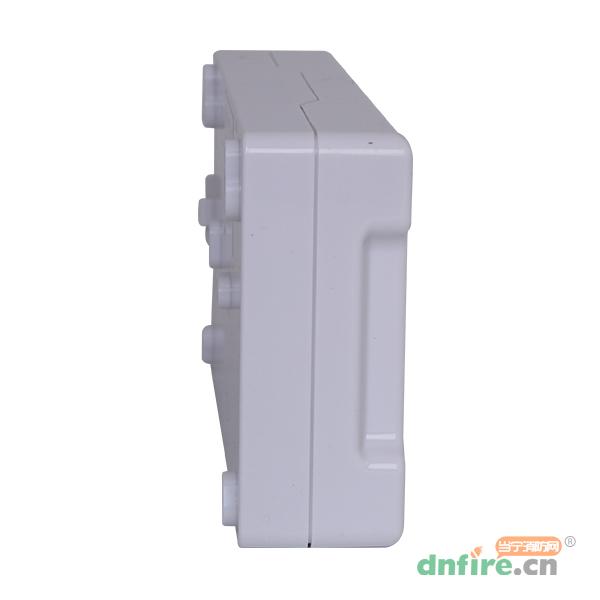

外形尺寸	180mm 长 × 90mm 宽 × 39mm 高
线 制	L1、L2、+ 24V、GND 四总线，L1、L2 接线无极性

三、JBF-VDP3060B火灾显示盘安装布线

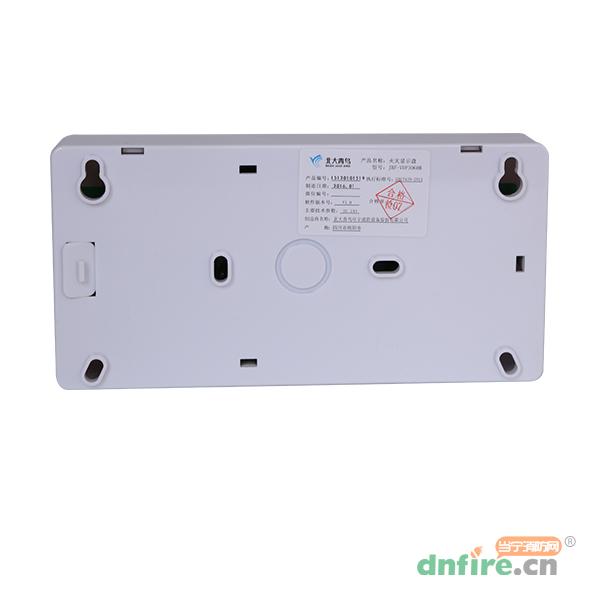

　　布线施工后，使用膨胀螺丝将底壳固定在墙上，安装孔距为60mm。

　　探测总线采用ZR-RVS-2×1.5mm2双绞线，24V电源线采用NH-BV-2×2.0-2.5mm2导线。

　　在底壳的正中位置制有敲落孔，底壳最右端也有预留开口，根据需要在某一位置配上连接走线。

　　探测总线L1、L2连接在端子L1/LA和端子L2/LB上。

　　火灾显示盘只能在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。

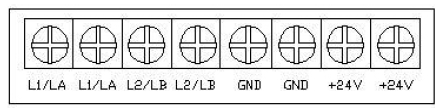

　　说明：

　　端子L1/LA 和L2/LB 分别接二总线L1 和L2；

　　 端子+24V 和GND 分别接24V 电源的正、负，注意极性不得反接。

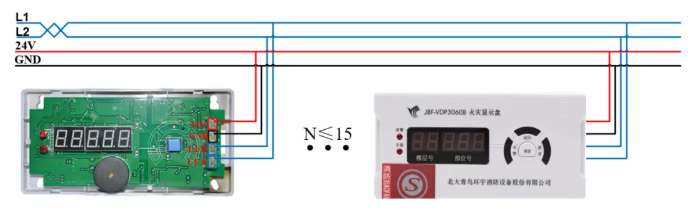

四、JBF-VDP3060B火灾显示盘系统连接示意图
