GST-DH9200-5剩余电流式电气火灾监控探测器
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价            ¥1368.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 GST-DH9200-2剩余电流式电气火...
 GST-DH9200-3剩余电流式电气火...
 GST-DH9200-7 海湾 剩余电流...

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

  温馨提示:GST-DH9200系列产品已停产,其替代产品为DH-GSTN5300系列剩余电流式电气火灾监控探测器。

一、GST-DH9200-5剩余电流式电气火灾监控探测器概述

  GST-DH9200-5剩余电流式电气火灾监控探测器(以下简称探测器)使用双重供电方式和成熟的总线技术,工作稳定可靠。该探测器应用方式灵活,可以应用于总线式的漏电报警系统。

二、GST-DH9200-5特点

  1.GST-DH9200-5探测器和电气火灾监控设备采用无极性两线制连接方式,布线简便。
2.GST-DH9200-5探测器通讯采用专利数字化无损冲突技术和电子编码技术,报警响应快,调试简便。
3.GST-DH9200-5探测器内置高性能CPU,采用智能算法和看门狗技术。具备在线自检测和校正功能,可以检测探测线圈的短路断路,并对一定范围内的异常进行自校正。
4GST-DH9200-5.探测器从50mA到1000mA二十级报警剩余电流设置,通过电子编码器和电气火灾监控设备都可以实现探测器修改地址编码和报警电流等设置,方便工程调试和维护。
5.零序电流互感器具有外形美观,灵敏度高,线性度好,运行可靠,安装方便。

三、GST-DH9200-5剩余电流式电气火灾监控探测器技术特性

型号 GST-DH9200-5
工作电压 AC220V
工作电流 AC10mA
额定动作电流 50mA到1000mA二十级可设(步进50mA)
额定不动作电流 额定动作电流的50%
输出触点容量 2A/250VAC,2A/30VDC
常开触点输出 脉冲输出与持续输出可设
常开触点延时输出 0~10秒可设
过线电流 160A
过线电压 <660VAC
过线额定频率 50Hz/60Hz
总线接口 24V,无极性
响应时间 ≤60s

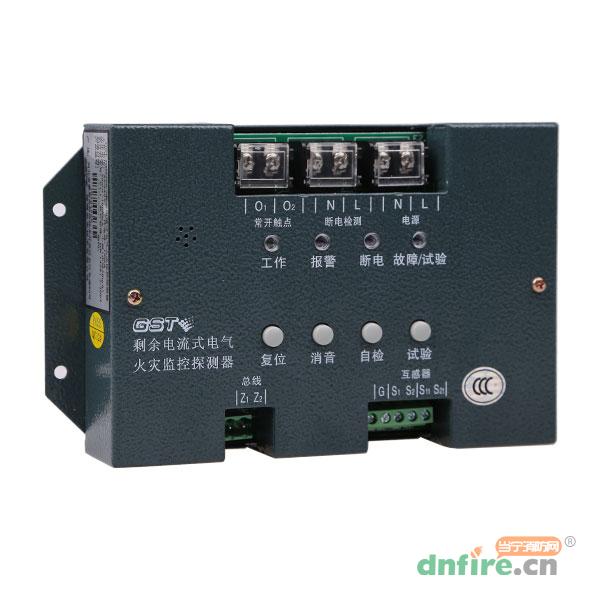

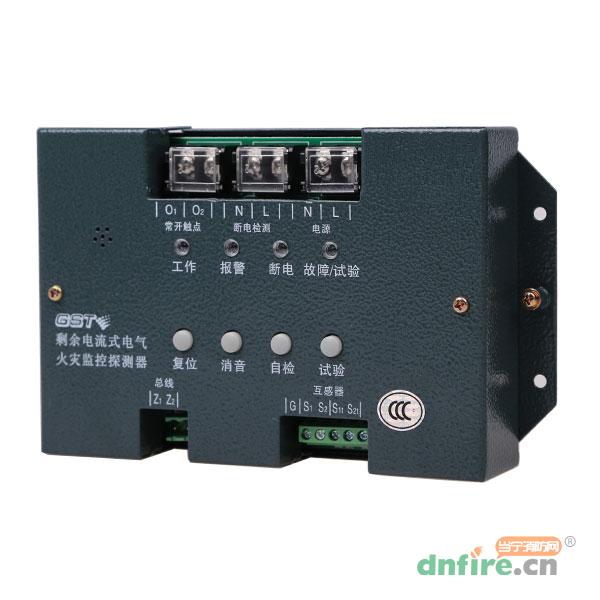

指示灯 工作灯:绿色,正常工作时点亮,约几秒钟闪动一次表示通讯正常 ;
报警灯:红色,正常时熄灭,报警时常亮;
断电灯:黄色,正常时熄灭,常开触点延时输出时闪亮,输出成功后常 亮;
故障/试验灯:黄色,正常时熄灭,试验状态下闪亮,探测器故障时常 亮。
使用环境 温度:-10℃~+50℃
相对湿度≤95%,不凝露
海拔<3000m
外壳防护等级 IP20
线制 信号二总线无极性
编码方式 电子编码(编码范围为1~242)
信号处理模块壳体材料和颜色 Q 235,蓝绿色
信号处理模块重量 700g

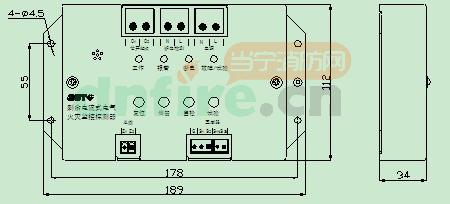

外形尺寸 信号处理模块:189mm×112mm×34mm

安装孔距:

信号处理模块:178mm×55mm

四、GST-DH9200-5探测器结构特征与工作原理

  1.结构特征:
GST-DH9200-5探测器由信号处理模块和零序电流互感器两部分组成,零序电流互感器外形示意图如下图所示:

零序电流互感器外形示意图

  2.工作原理
GST-DH9200-5探测器通过信号采集电路网络准确采集零序电流互感器的输出电流值,并上传给电气火灾监控设备。当达到预先设定的剩余电流值时,信号处理模块有声光指示,同时将报警信息上传给电气火灾监控设备,并执行电气火灾监控设备下达的命令,执行触点的开启与闭合。探测器具备自检功能,能检测探测器的功能是否正常,如有故障能及时上传给电气火灾监控设备,有助于故障的定点排除。

商品属性
[品牌] 海湾(GST)
[型号] GST-DH9200-5
[名称] 剩余电流式电气火灾监控探测器
[工作电压] AC220V
[工作电流] 5mA
[环境温度] -10℃~+50℃
[环境湿度] ≤95%,不结露
[尺寸] 102mm×126mm×45mm
[颜色] 白色
[别名] GST-DH9200-5剩余电流探测器
[防护等级] IP20
[过线电流(A)] 160
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。

全部评价(5)

    5

    2015-06-08 10:57:22

    匿名用户

    这款的过线电流是多大的啊?

    管理员:

    GST-DH9200-5的过线电流最大为160A,再大就不太适合了。感谢您对当宁消防的关注和支持!

     匿名用户

    来自电脑端用户

    5

    2013-02-06 18:39:21

    tangtang

    GST-DH9200-5剩余电流式电气火灾监控探测器是如何编码的?

    管理员:

    您好!GST-DH9200-5剩余电流式电气火灾监控探测器可以使用电子编码器进行编码。感谢你对我们的支持,祝您购物愉快!

     tangtang

    来自电脑端用户

    5

    2013-01-17 21:54:16

    匿名用户

    GST-DH9200-5剩余电流式电气火灾监控探测器是哪里的品牌?

     匿名用户

    来自电脑端用户

    5

    2012-10-20 00:12:59

    匿名用户

    产品的图片上 那个白色的是什么?一起卖的?

    管理员:

    白色的是互感器,是一套一起卖给您的,祝您购物愉快!

     匿名用户

    来自电脑端用户

    5

    2012-09-26 01:11:59

    匿名用户

    探测200A的过线电流可以用GST-DH9200-5吗?

    管理员:

    不可以的,要用-7型号。

     匿名用户

    来自电脑端用户
