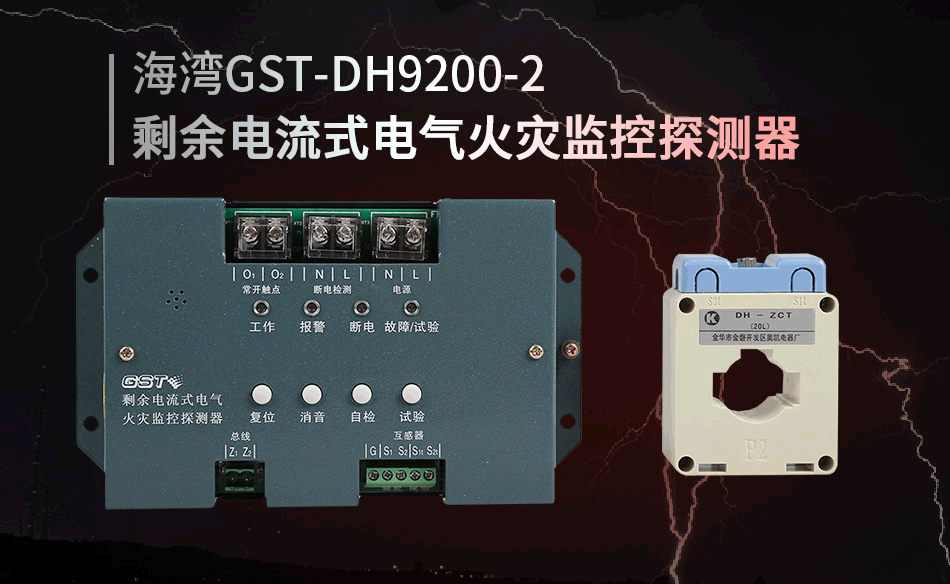

GST-DH9200-2剩余电流式电气火灾监控探测器
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥1320.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 海湾GST
进入品牌页
关注
类似产品
 GST-DH9200-3剩余电流式电气火...
 GST-DH9200-5剩余电流式电气火...
 GST-DH9200-7剩余电流式电气火...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

温馨提示:GST-DH9200系列产品已停产,其替代产品为DH-GSTN5300系列剩余电流式电气火灾监控探测器。

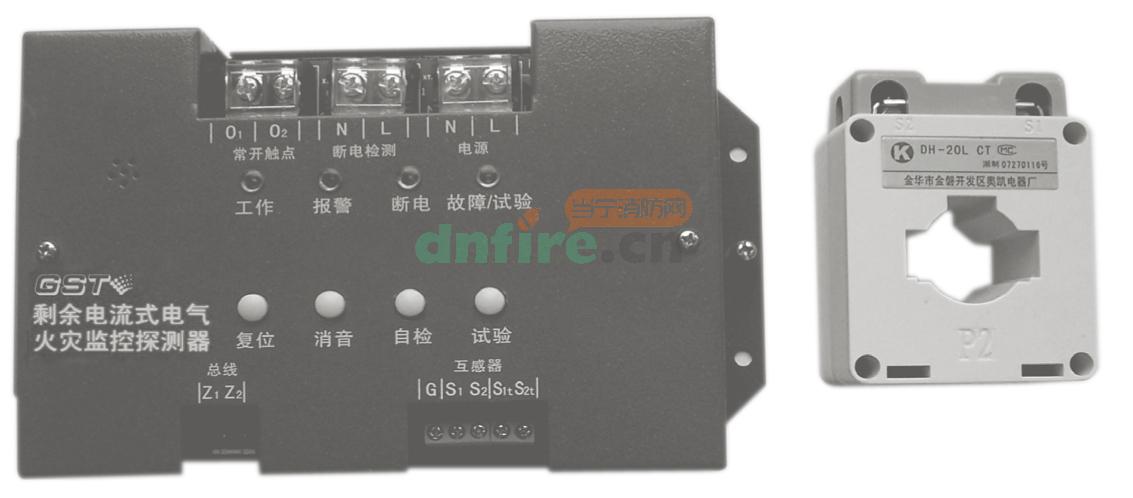

GST-DH9200-2剩余电流式电气火灾监控探测器GST-DH9200-2剩余电流式电气火灾监控探测器GST-DH9200-2剩余电流式电气火灾监控探测器GST-DH9200-2剩余电流式电气火灾监控探测器

一、GST-DH9200-2剩余电流式电气火灾监控探测器概述:

  GST-DH9200-2剩余电流式电气火灾监控探测器(以下简称探测器)使用双重供电方式和成熟的总线技术,工作稳定可靠。该探测器应用方式灵活,可以应用于总线式的漏电报警系统。

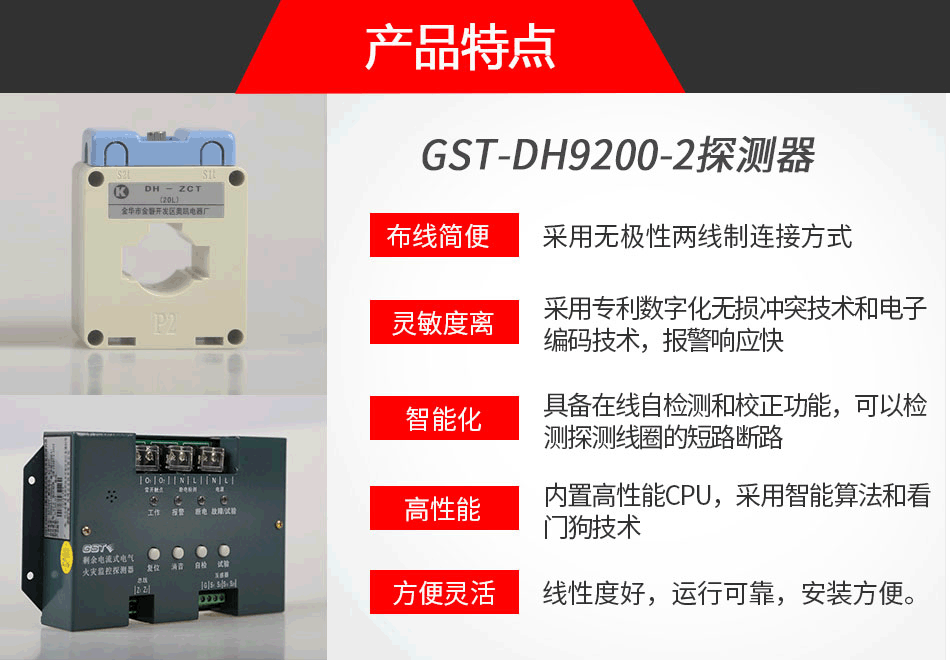

二、GST-DH9200-2探测器特点:

  1.GST-DH9200-2探测器和电气火灾监控设备采用无极性两线制连接方式,布线简便。

  2.GST-DH9200-2探测器通讯采用数字化无损冲突技术和电子编码技术,报警响应快,调试简便。

  3.GST-DH9200-2探测器内置高性能CPU,采用智能算法和看门狗技术。具备在线自检测和校正功能,可以检测探测线圈的短路断路,并对一定范围内的异常进行自校正。

  4.GST-DH9200-2探测器从50mA到1000mA二十级报警剩余电流设置,通过电子编码器和电气火灾监控设备都可以实现探测器修改地址编码和报警电流等设置,方便工程调试和维护。

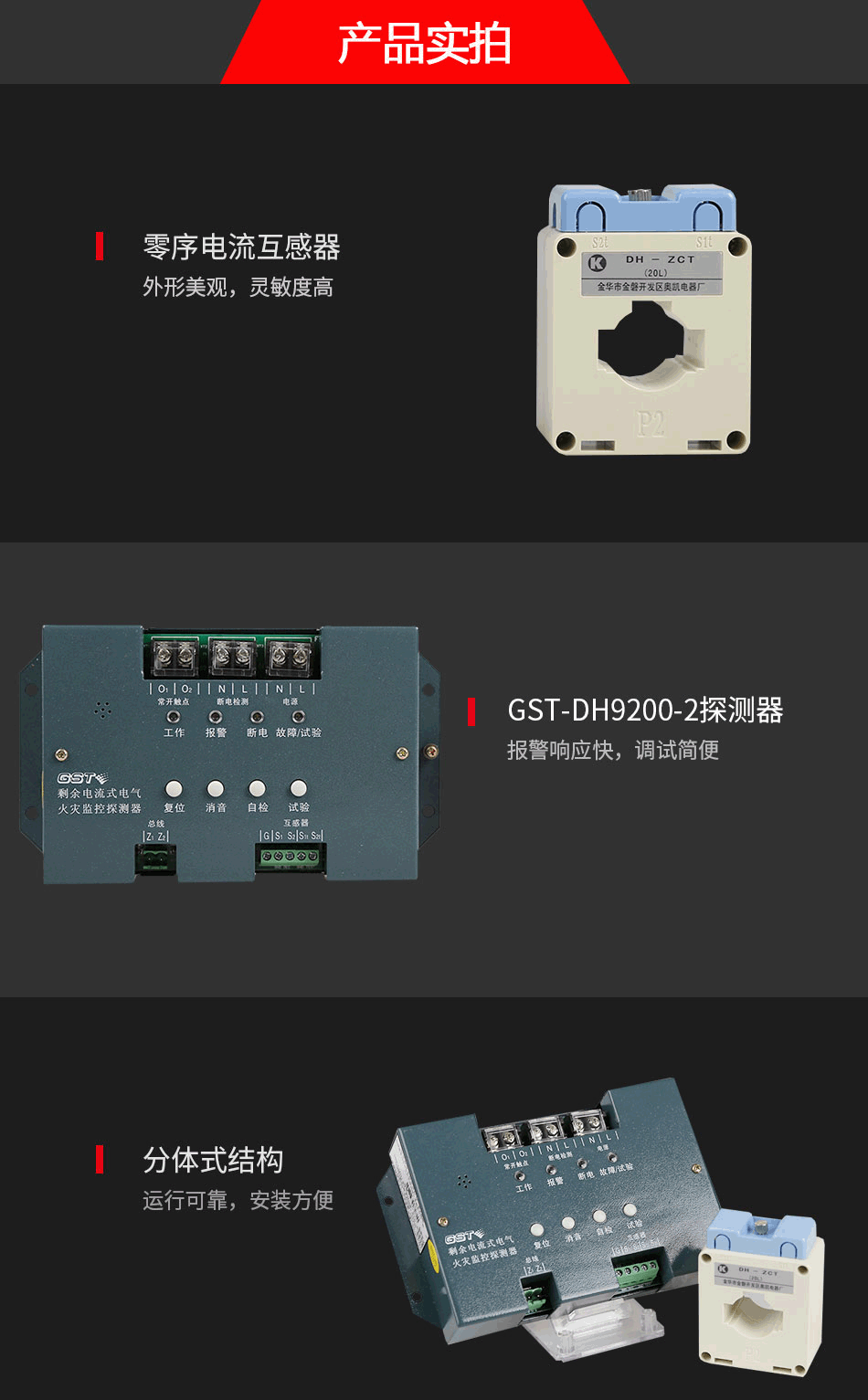

  5.零序电流互感器具有外形美观,灵敏度高,线性度好,运行可靠,安装方便。

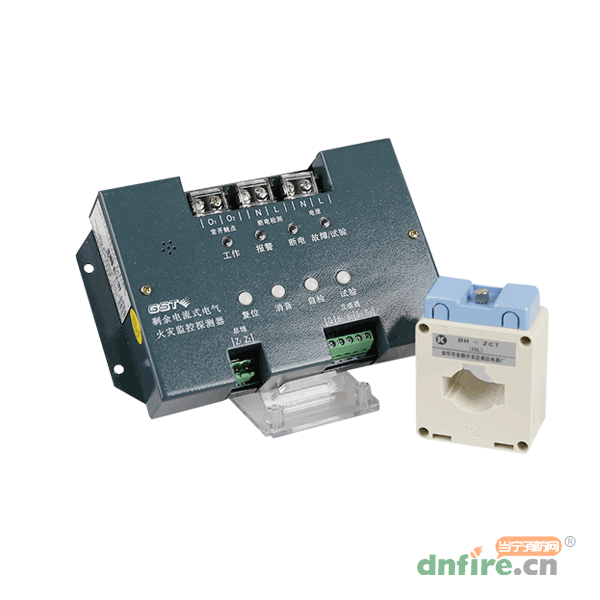

GST-DH9200-2剩余电流式电气火灾监控探测器

三、GST-DH9200-2技术特性:

型号 GST-DH9200-2
工作电压 AC220V
工作电流 AC10mA
额定动作电流 50mA到1000mA二十级可设(步进50mA)
额定不动作电流 额定动作电流的50%
输出触点容量 2A/250VAC,2A/30VDC
常开触点输出 脉冲输出与持续输出可设
常开触点延时输出 0~10秒可设
过线电流 32A
过线电压 <660VAC
过线额定频率 50Hz/60Hz
总线接口 24V,无极性
响应时间 ≤60s
指示灯 工作灯:绿色,正常工作时点亮,约几秒钟闪动一次表示通讯正常;
报警灯:红色,正常时熄灭,报警时常亮;
断电灯:黄色,正常时熄灭,常开触点延时输出时闪亮,输出成功后常亮;
故障/试验灯:黄色,正常时熄灭,试验状态下闪亮,探测器故障时常亮。
使用环境 温度:-10℃~+50℃
相对湿度≤95%,不凝露
海拔<3000m
外壳防护等级 IP20
线制 信号二总线无极性
编码方式 电子编码(编码范围为1~242)
信号处理模块壳体材料和颜色 Q 235,蓝绿色
信号处理模块重量 700g

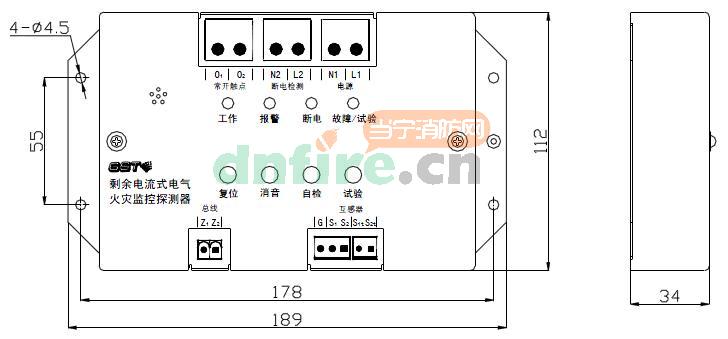

外形尺寸 信号处理模块:189mm×112mm×34mm

安装孔距:

信号处理模块:178mm×55mm

四、GST-DH9200-2结构特征与工作原理

  1、GST-DH9200-2结构特征:

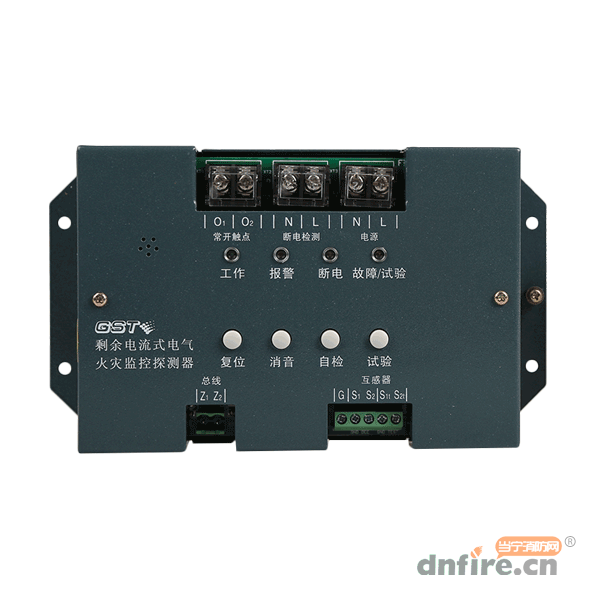

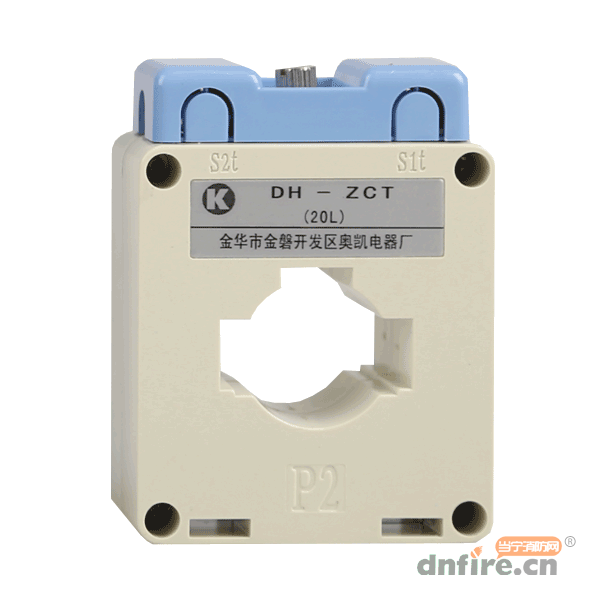

探测器由信号处理模块和零序电流互感器两部分组成,零序电流互感器外形示意图如下图所示:

GST-DH9200-2结构特征

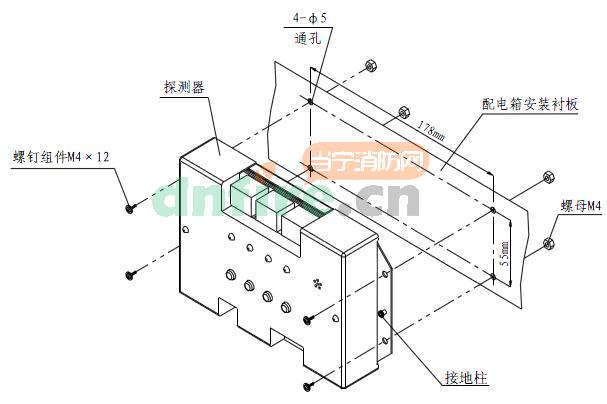

  2、GST-DH9200-2信号处理模块的安装如图:
安装前应首先检查外壳是否完好无损,标识是否齐全。

GST-DH9200-2信号处理模块的安装图

  第一步:在安装衬板上打孔。
先将配电箱安装衬板按图示尺寸打4个Φ5通孔(也可直接打4个M4螺纹孔)。
第二步:安装信号处理模块。
将信号处理模块安装孔对准衬板通孔,将螺钉组件M4×12穿入,在衬板背部用螺母拧紧(如果衬板上为螺纹孔,可直接用螺钉紧固)。
第三步:连接电缆。

商品属性
[品牌] 海湾(GST)
[型号] GST-DH9200-2
[名称] 剩余电流式电气火灾监控探测器
[工作电压] AC220V
[工作电流] AC5mA
[环境温度] -10℃~+50℃
[环境湿度] ≤95%,不结露
[尺寸] 60mm×79mm×35mm
[颜色] 白色
[别名] GST-DH9200-2剩余电流探测器
[防护等级] IP20
[重量] 700g
[过线电流(A)] 32
