JTY-GD-G3点型光电感烟火灾探测器
请选择JTY-GD-G3T替代
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
  • 安装简单
  • 很熟悉的味道
  • 消防启蒙产品
  • 性价比高
QQ:65890257
类似产品
 JTW-ZCD-G3N点型感温火灾探测器
 DZ-02通用底座

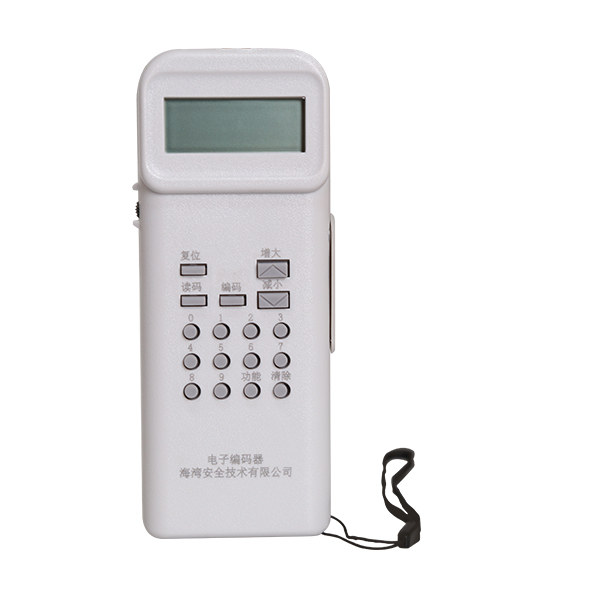

 GST-BMQ-2电子编码器

详情介绍

属性参数

图片(0)

视频(2)

文章资料

咨询评价

售后保障

年中大促

JTY-GD-G3升级款JTY-GD-G3T更智能,更抗污染http://www.dnfire.cn/goods-3468.html

JTY-GD-G3 科技成就经典

JTY-GD-G3点型光电感烟火灾探测器主要技术指标图文描述JTY-GD-G3适用场所

JTY-GD-G3烟感的外形实拍

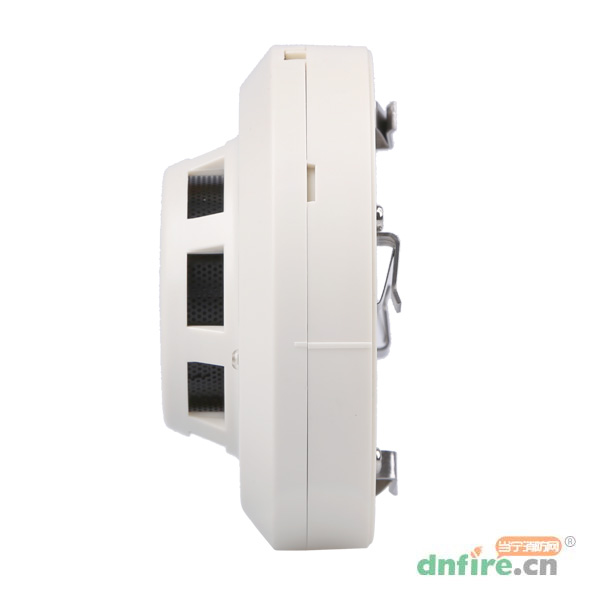

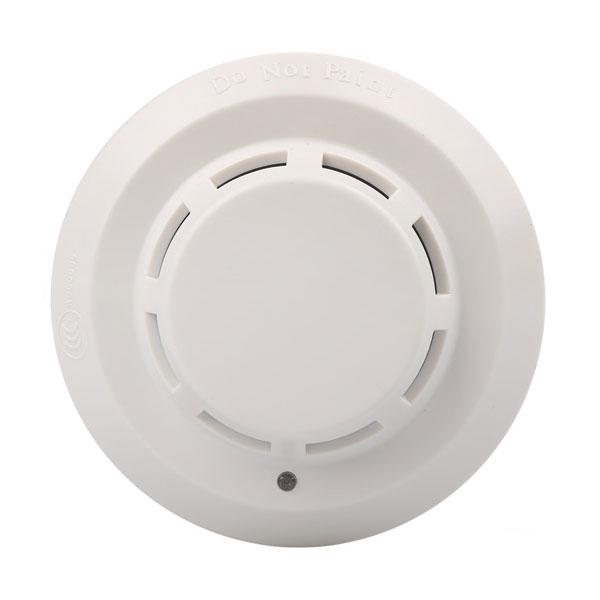

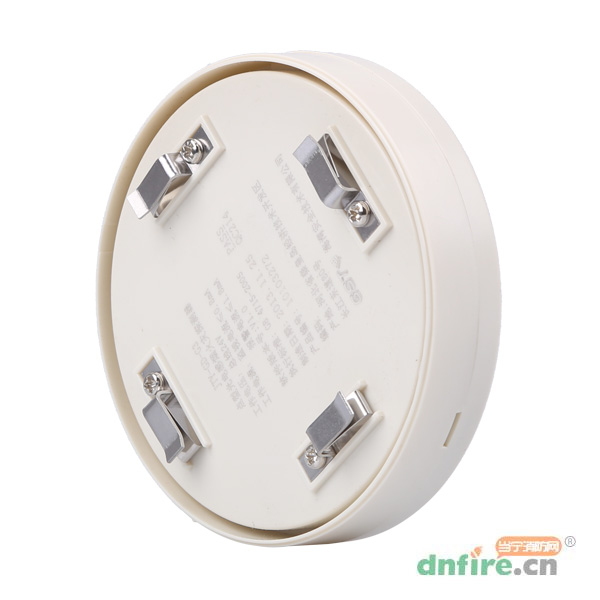

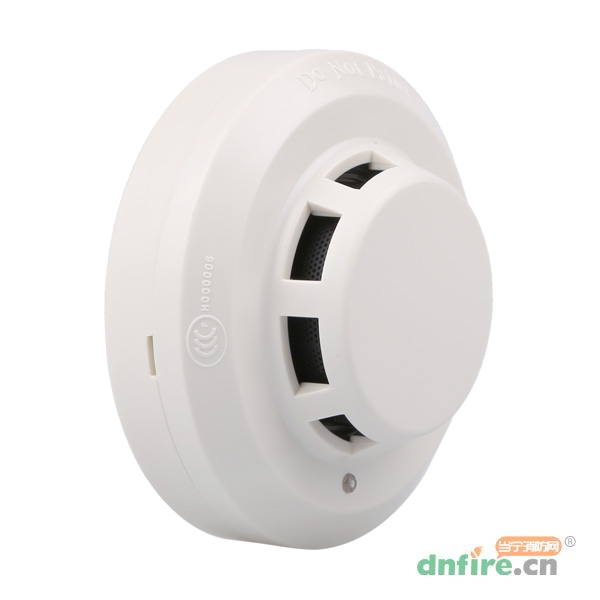

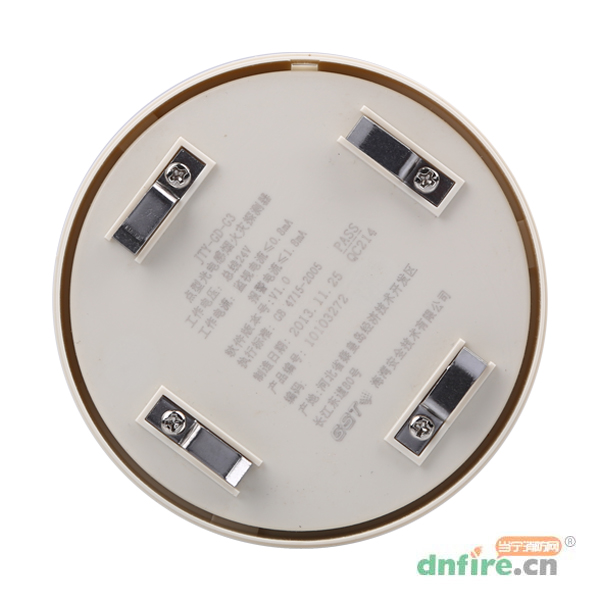

JTY-GD-G3感烟探测器的正面背面侧面实拍图

JTY-GD-G3点型光电感烟火灾探测器的检验报告及3C证书

一、JTY-GD-G3点型光电感烟火灾探测器概述:

JTY-GD-G3点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理研制而成的点型光电感烟火灾探测器。JTY-GD-G3探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强,适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。

二、JTY-GD-G3点型光电感烟火灾探测器特点:

1.地址编码可由电子编码器事先写入,也可由控制器直接更改,工程调试简便可靠。
2.单片机实时采样处理数据、并能保存14个历史数据,曲线显示跟踪现场情况。
3.具有温度、湿度漂移补偿,灰尘积累程度及故障探测功能。
4.无极性二总线信号。

三、JTY-GD-G3点型光电感烟火灾探测器技术特性:

1.JTY-GD-G3烟感探头工作电压:信号总线电压:总线24V   允许范围:16V~28V
2.JTY-GD-G3工作电流:监视电流≤0.6mA  报警电流≤1.8mA
3.指示灯:报警确认灯,红色,巡检时闪烁,报警时常亮
4.编码方式:电子编码(编码范围为1~242)
5.保护面积:当空间高度为6米~12米时,一个探测器的保护面积,对一般保护场所而言为80平方米。空间高度为6米以下时,保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准。
6.线制:信号二总线无极性
7.使用环境:
 温    度:-10℃~+55℃
 相对湿度≤95%,不凝露
8.外形尺寸:直径100mm   高56mm(带底座)
9.外壳防护等级:IP23
10.壳体材料和颜色:ABS,象牙白
11.重量:约120g
12.安装孔距:45mm~75mm
13.执行标准:GB 4715-2005

四、JTY-GD-G3点型光电感烟火灾探测器结构特征与工作原理:

1.JTY-GD-G3探测器外形示意图如图1所示。

jty-gd-g3探测器外形示意图

图1:JTY-GD-G3感烟探测器外形示意图

2.工作原理
探测器采用红外线散射原理探测火灾,在无烟状态下,只接收很弱的红外光,当有烟尘进入时,由于散射作用,使接收光信号增强,当烟尘达到一定浓度时,可输出报警信号。为减少干扰及降低功耗,发射电路采用脉冲方式工作,可提高发射管使用寿命。

五、JTY-GD-G3点型光电感烟火灾探测器现场接线摸拟图:

JTY-GD-G3光电感烟火灾探测器 JTY-GD-G3光电感烟火灾探测器
第一步:准备一根RVS线(信号总线),此处以普通线缆代替。

第二步:将线路从JTY-GD-G3光电感烟火灾探测器底座的穿线孔处穿过,将信号总线接在底座任意一对对角的线端子上。

JTY-GD-G3光电感烟火灾探测器 JTY-GD-G3光电感烟火灾探测器

第三步:检查JTY-GD-G3光电感烟火灾探测器接线是否正确。

第四步:盖上上盖接线完成。



了解更多点型光电感烟火灾探测器 价格热线:400-928-6119

商品属性
[型号] JTY-GD-G3
[名称] 点型感烟火灾探测器
[工作电源] DC12V~DC28V
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 直径:100mm,高:56mm(尺寸含底座)
[防护等级] IP23
[重量] 约120g
[使用类别] 通用
[安装方式] 点型探测器
[编码方式] 编码
[类别] 感烟探测器
[别名] JTY-GD-G3烟感探头
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。

全部评价(49)

    5

    2017-09-29 15:53:50

    匿名用户

    总报烟感脏怎么回事

    管理员:

    那说明探测器内部集聚的灰尘比较多了,需要维护了。

     匿名用户

    来自电脑端用户

    5

    2016-11-23 06:34:50

    匿名用户

    线路

    管理员:

    JTY-GD-G3就接信号线,底座的对角两个接线端子接线。如采购我们当宁消防网的,有疑问可以电话咨询我们的技术人员400-003-0119.

     匿名用户

    来自电脑端用户

    5

    2016-11-18 15:44:33

    匿名用户

    你好,烟感老是出现闪报火警(就是报火警后没有复位,间隔几分钟又报火警,一整天都这样反复的报)烟感用编码器可读取编写信息,更换新的设备没过多久还是这样,咨询过很多人都说是线路问题,用万用表测过没接地也没短路,有个消火栓按钮也是这种情况一直得不到解决,还有的烟感老是报故障马上又恢复,更换过设备还是这样,真的很头疼,希望万能的万宁网帮帮忙

    管理员:

    首先我们是当宁消防网哦,相信你是笔误。
    烟感误报,按照你的说法估计是现场环境引起的,比如现场有烟雾或者水汽,亦或者是有其他电场干扰。
    火灾探测器误报的7大原因这篇文章可以看下:http://www.dnfire.cn/mobile/article.php?act=detail&a_id=1323484408112

     匿名用户

    来自电脑端用户

    5

    2016-10-27 13:20:44

    匿名用户

    JTY-GD-G3和JTY-GD-G3T一样用吗。可以编码

    管理员:

    G3T有了些升级,使用时可以通用的。可以编码的,如果有问题可以电话联系我们的技术人员400-003-0119.

     匿名用户

    来自电脑端用户

    5

    2016-07-22 11:53:07

    匿名用户

    这款带不带蜂鸣功能

    管理员:

    是不带有蜂鸣器功能的,感谢您对我们的关注和支持!

     匿名用户

    来自电脑端用户

    5

    2016-07-07 13:17:15

    qq_1467868592

    性价比极高的一款产品

    管理员:

    是的啊,经典型号。也是在工程中很容易见到的一款产品。

     qq_1467868592

    来自电脑端用户

    5

    2016-07-05 11:48:51

    匿名用户

    20多年的产品,真心不错。

    管理员:

    JTY-GD-G3升级了哦,推荐你参考:http://www.dnfire.cn/goods-3468.html

     匿名用户

    来自电脑端用户

    5

    2016-07-05 10:59:11

    qq_1396404640

    海湾的点型光电感烟火灾探测器很好用!给当宁消防网点赞!

    管理员:

    感谢您对我们的支持,期待更多的合作!

     qq_1396404640

    来自电脑端用户

    5

    2016-07-01 11:51:09

    匿名用户

    海湾的点型光电感烟火灾探测器就是好用的!当宁消防网,赞,赞,赞!

    管理员:

    除了表示感谢和感恩,也为您点赞!

     匿名用户

    来自电脑端用户

    5

    2016-05-24 09:09:56

    匿名用户

    现在JTY-GD-G3是不是都由JTY-GD-G3T代替了?

    管理员:

    JTY-GD-G3T可以替换G3的,G3T是更新版。

     匿名用户

    来自电脑端用户
