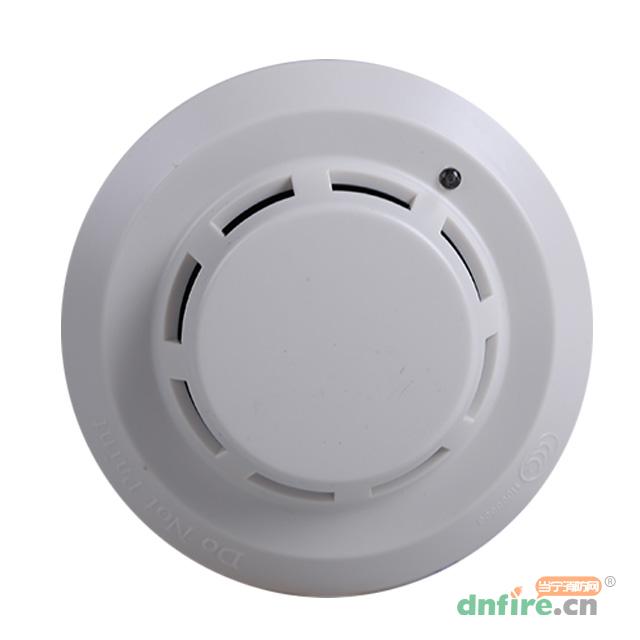

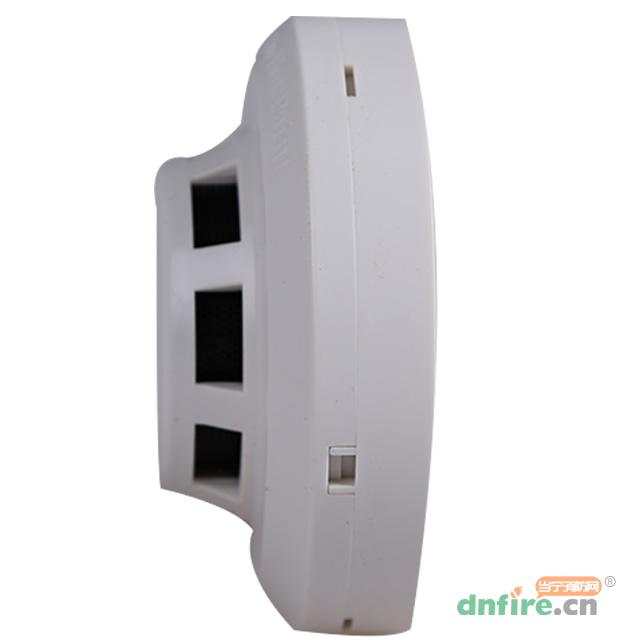

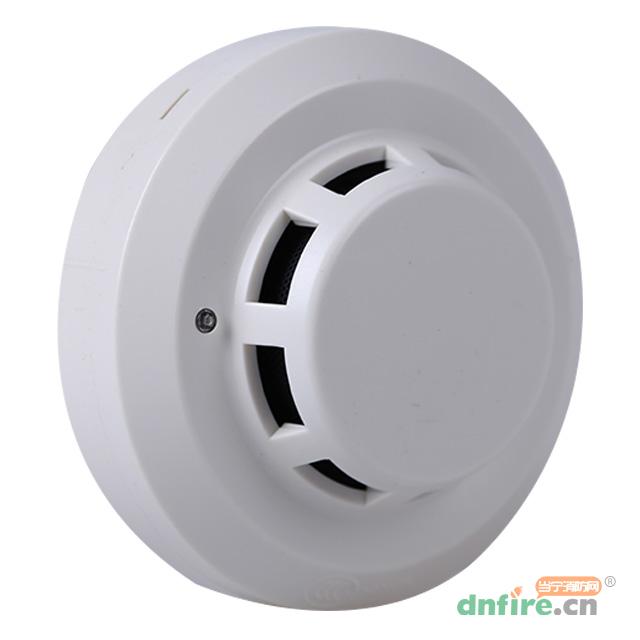

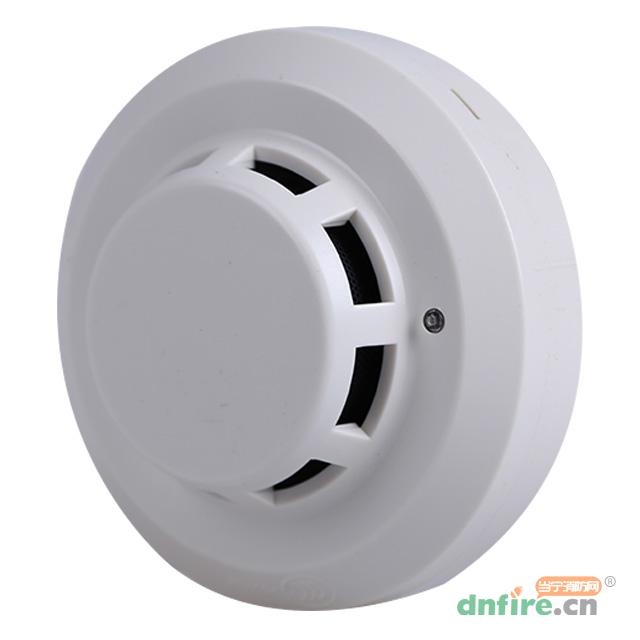

JTY-GF-GST104点型光电感烟火灾探测器
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥370.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 海湾GST
进入品牌页
关注
类似产品
 JTY-GM-GST9611点型光电感烟...
 JTY-GD-G3点型光电感烟火灾探测器
 JTY-GF-GST9711(Ex)点型...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

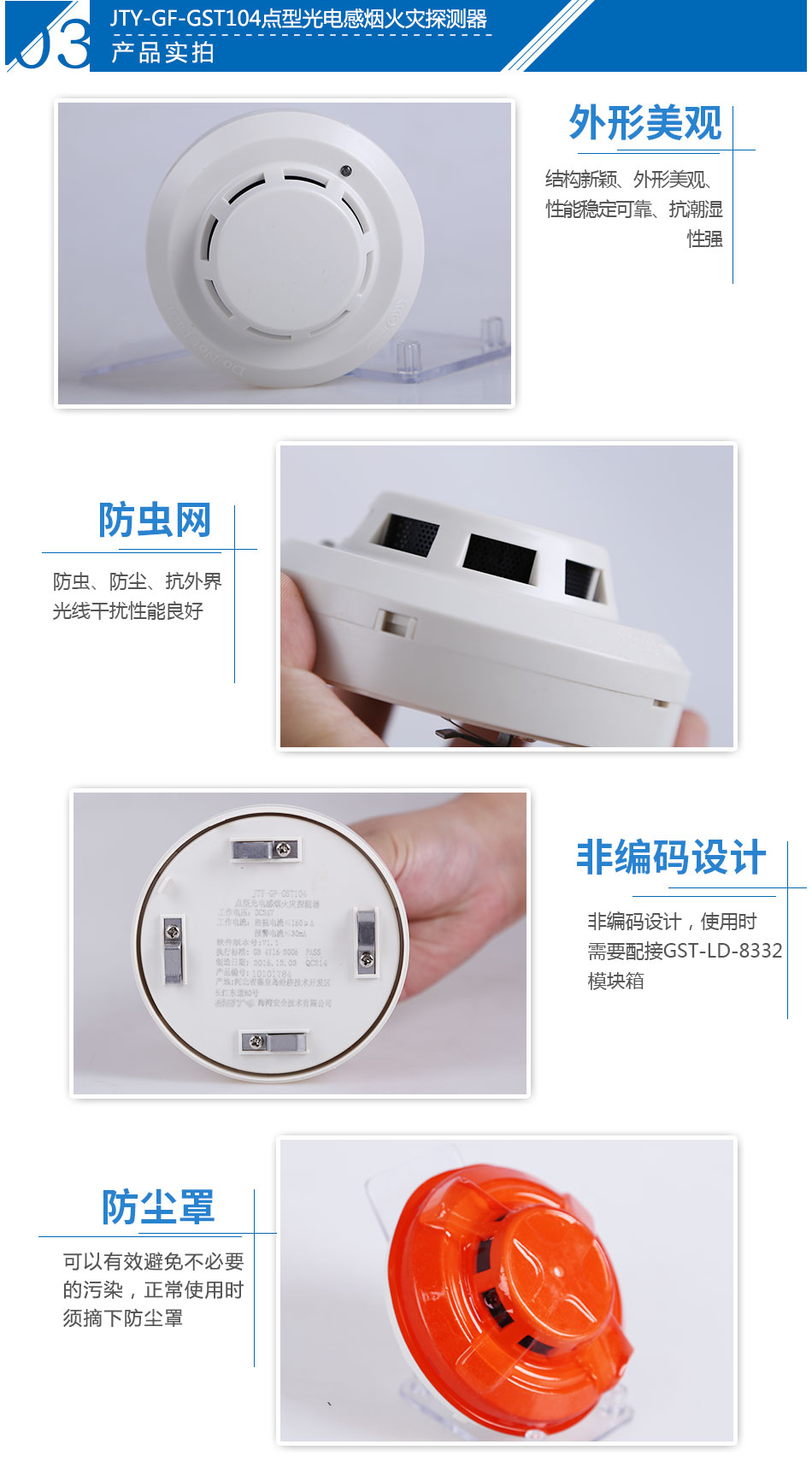

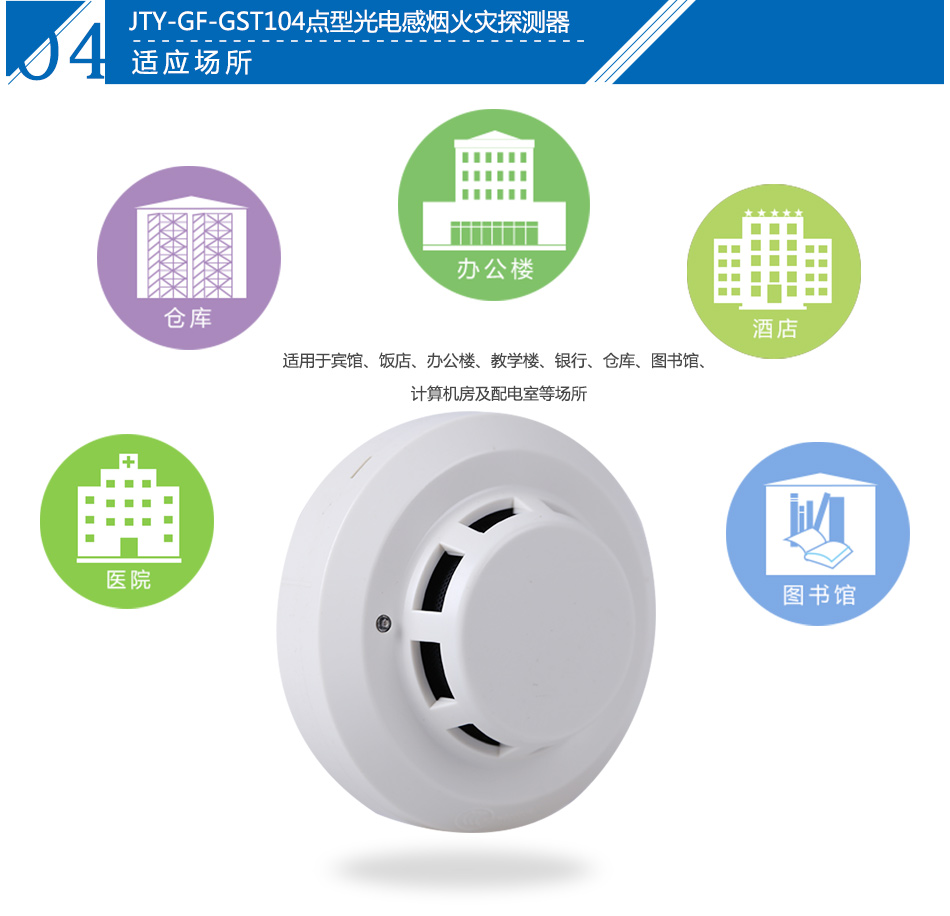

JTY-GF-GST104点型光电感烟火灾探测器产品参数JTY-GF-GST104点型光电感烟火灾探测器产品特点JTY-GF-GST104点型光电感烟火灾探测器产品实拍图JTY-GF-GST104点型光电感烟火灾探测器产品应用场所

一、JTY-GF-GST104概述:

  JTY-GF-GST104点型光电感烟火灾探测器(以下简称探测器)为非编码感烟探测器,适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。与GST-LD-8320终端器配合使用,通过GST-LD-8319编址接口模块与火灾报警控制器相连,完成探测器的信号处理。

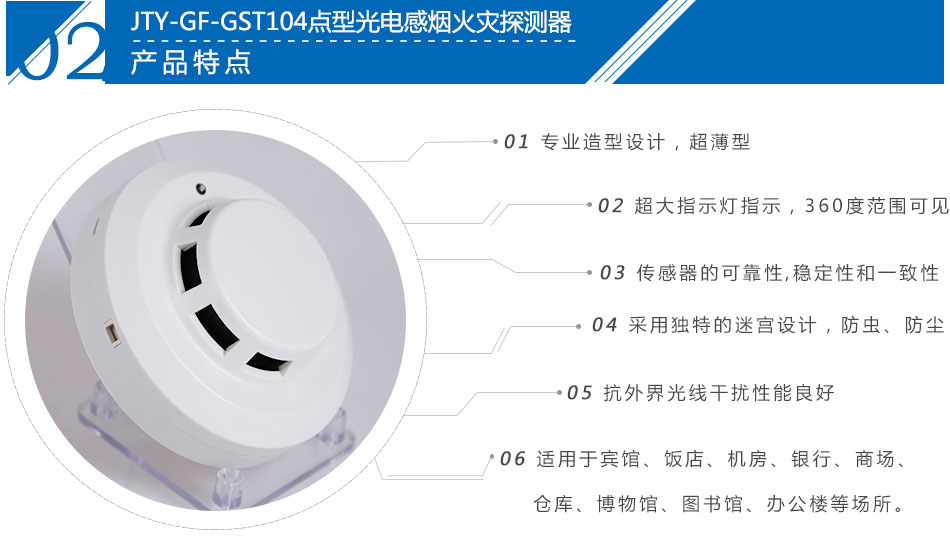

二、JTY-GF-GST104特点:

  本探测器采用新型的散射技术及进口光电器件,提高了传感器的可靠性、稳定性和一致性,并采用独特的迷宫设计,防虫、防尘、抗外界光线干扰性能良好。结构新颖、外形美观、性能稳定可靠、抗潮湿性强。

三、JTY-GF-GST104技术特性:

  1.工作电压:DC16V~DC28V

  2.静态电流≤150μA(注:静态时探测器可工作在DC16V~DC28V电压范围内。)

  3.报警电流:10mA≤I≤30mA

  (注:报警时电流的大小取决于控制器的限流情况。不允许直接用DC24V供电,否则探测器会因无限流电阻而烧坏。)

  4.最大波纹电压:4V(峰峰值)

  5.报警复位:瞬间断电(10sMin,DC2.5VMax)

  6.上电时间≤10s

  7.最高风速:7.6m/s(1500fpm)

  8.线制:与电源线采用有极性二线制连接

  9.报警确认灯:红色,正常监视时周期性(2s~4s)闪亮,报警时常亮

  10.保护面积:当空间高度为6m~12m,一个探测器的保护面积,对一般保护现场而言为80m2。空间高度为6m以下时,保护面积为60m2。具体参数应以GB50116《火灾自动报警系统设计规范》为准。

  11.使用环境:温度:-10℃~+55℃  相对湿度≤95%,不凝露

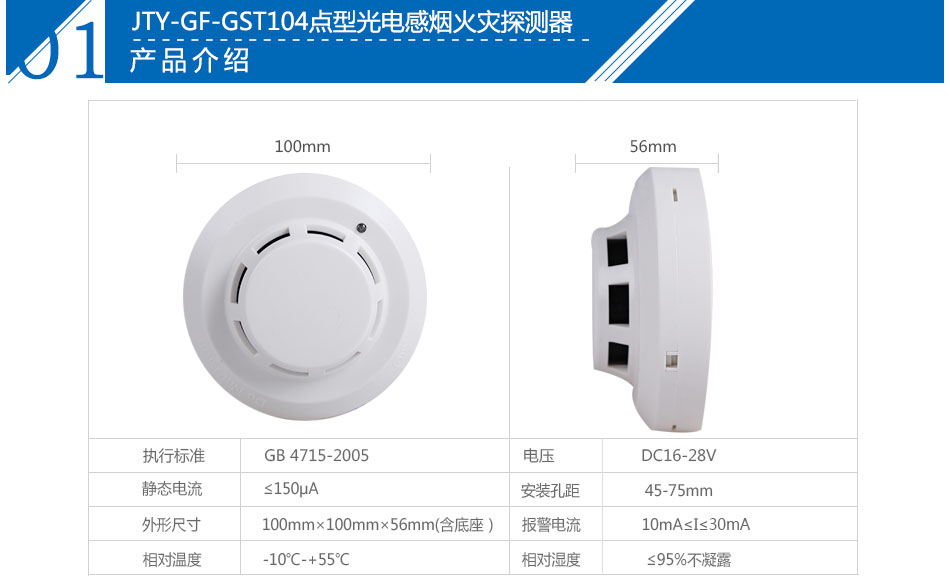

  12.外形尺寸:直径100mm高56mm(带底座)

  13.外壳防护等级:IP23

  14.壳体材料和颜色:ABS,象牙白

  15.重量:约120g

  16.安装孔距:45mm~75mm

  17.执行标准:GB4715-2005

四、JTY-GF-GST104结构特征与工作原理:

1.探测器外形示意图如图1所示。

JTY-GF-GST104探测器外形示意图

  本探测器外形结构及安装方式同JTY-GD-G3型点型光电感烟火灾探测器。

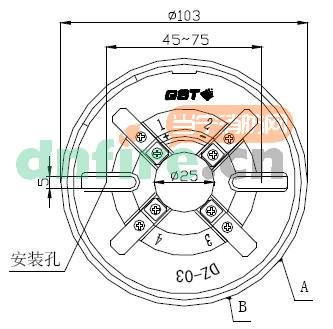

  探测器安装接线盒可采用86H50型标准预埋盒,安装采用DZ-03定位底座,其示意图如图2所示:

JTY-GF-GST104点型光电感烟火灾探测器

图2

  定位底座上有四个带数字标识的接线端子,“1”接编址接口模块输出端的正极;“2”作为输出连接下一只探测器的电源正极(即“1”号端子);“3”与下一只探测器的电源负极(即“3”号端子)连到一起,并接在编址接口模块输出端的负极上;“4”不接线,用来辅助固定探测器,接线方法参见第一章4.10节GST-LD-8319输入模块。

  输出回路终端接有GST-LD-8320终端器,底座“1”、“2”间连接一只1N5819二极管(注意极性)。

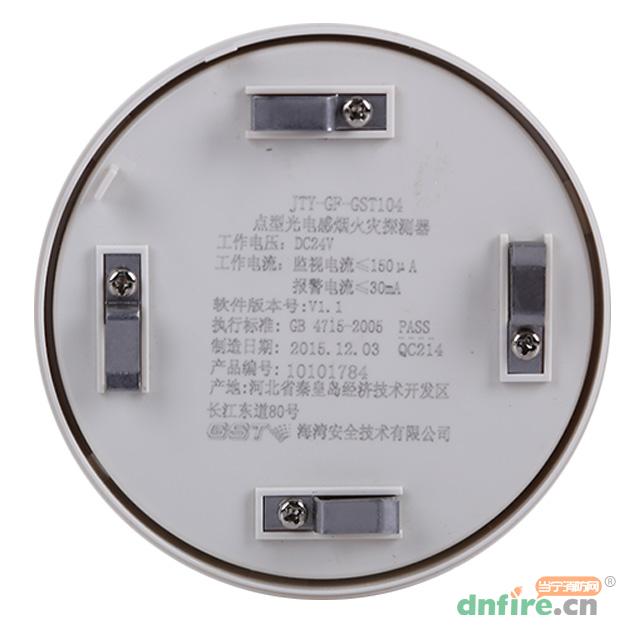

  探测器底部示意图如图3所示:



JTY-GF-GST104点型光电感烟火灾探测器

图3

  探测器与底座上有定位凸棱,使探测器具有唯一的安装位置。定位底座A、B处有两个凸棱,探测器底部侧面C处有一个凸棱。装配时,将探测器凸棱C对准定位底座A处,顺时针旋转至B处即可安装好探测器。

  探测器与GST-LD-8319输入模块配合应用,系统构成及接线参照GST-LD-8319输入模块一节。

  布线要求:采用截面积≥1.0mm2的阻燃RV或BVR线。

  2.工作原理

  探测器采用红外线散射原理探测火灾,电路主要有红外线发射部分和接收部分组成,发射管与接收管置于光学暗室中,光学暗室可屏蔽外界杂散光干扰,但不影响烟尘进入。在无烟状态下,只接收很弱的红外光,当有烟尘进入时,由于散射作用,使接收光信号增强,当烟尘达到一定浓度时,可输出报警信号。为减少干扰及降低功耗,发射电路采用间歇方式工作,可提高发射管使用寿命。

  报警输出信号采用电流方式,便于多只探测器串联使用及故障、火警检测。

了解更多点型光电感烟火灾探测器 价格热线:400-928-6119



商品属性
[型号] JTY-GF-GST104
[名称] 光电感烟火灾探测器
[品牌] 海湾
[类型] 光电型
[工作电压] DC16V~DC28V
[静态电流] ≤150μA
[报警电流] 10mA~30mA
[线制] 与电源线采用有极性二线制连接
[编码方式] 非编码型
[防爆标志]
[防护等级] IP23
[环境温度] -10℃~+55℃
[相对湿度] ≤95%,不结露
[外壳材质] ABS
[重量] 约120g
[外形尺寸] 直径:100mm 高:56mm(带底座)
