一、GST-GM9000消防控制室图形显示装置概述

　　GST-GM9000图形显示装置是海湾安全技术有限公司最新一代消防控制中心火警监控、管理系统，它用于火灾报警及消防联动设备的管理与控制以及设备的图形化显示，可与海湾安全技术有限公司所生产的GST200、GST500/5000、GST9000等系列火灾报警控制器(联动型)组成功能完备的图形化消防中心监控系统，并且GST-GM9000图形显示装置之间可以通过局域网、RS-232/RS-422等方式进行联网，接收、发送、显示设备的异常信息及主机信息，从而实现了火灾报警系统的远程中央监控。

　　1.自动维护系统的数据通信，且用户可以通过通讯测试功能随时测试系统数据通信状态，保证系统可靠运行。

　　2.简单、直观、完整的用户图形监控界面，可在不同监视区的设备布置图上切换显示，并通过不同的颜色显示现场设备的报警及动作、故障、隔离等异常信息，对于指挥现场灭火十分有益。

　　3.可将报警信息通过局域网传送给远程监控中心。

　　4.提供报警辅助处理方案，在紧急情况下提示值班人员完成必要的应急操作。

　　5.完备的数据库管理功能，并具有数据备份功能，可将你的数据损失降到最低，保证你的系统安全。　　6.系统提供多级密码，便于系统安全管理，防止误操作。

二、GST-GM9000消防控制室图形显示装置系统配置要求

　　1.硬件最低配置：P41.8G以上CPU；512M内存；4G硬盘可用空间；

　　2.硬件推荐配置：P41.8G以上CPU；512M以上内存；4G以上硬盘可用空间；

　　3.操作系统：Win2000,WinXp视窗操作系统；

　　4.依据现场情况选配局域网网卡或调制解调器。

　　GST-GM9000图形显示装置的操作使用方法参见《GST-GM9000图形显示装置用户手册》。

三、GST-GM9000消防控制室图形显示装置技术参数

　　1、工作电压：AC220V50Hz0.5A

　　2、使用环境：　　温度：0℃～+40℃　　相对温度≤95%，不凝露

　　3、执行标准：GB16806-2006

　　4、主机配置：　　内存：512M以上　　CPU：P41.8G以上　　硬盘：2G以上　　操作系统：WinXp（IE6.0以上）

四、系统安装与调试

　　1、系统安装及接线

　　图形显示装置由硬件和GST-GM9000消防控制室罔形显示软件组成。装置通过CRT显示器显示监控图像、并可以实时显示火警信息及发生火警的区域。图形显示装置由单节琴台柜加PC土机和17”CRT显示器组成，显不器安装在单节琴台上部，由专用的而板和托板固定,PC主机安装在下部结构图如下图1所示，具体的内部连接线如图2所示。

图1 PC主机安装在下部结构图

图2 内部连接线图

　　指示灯说明如下

　　电源灯：绿色，此灯亮表示图形显示装置装置土机已丌机。土机关闭后，此灯熄灭。

　　传输灯：绿色，此灯闪亮表示图形显示装置正在与远程监控中心进行通讯，此灯常亮表示与远程中心通讯完毕等待确认，确认完毕后，此灯熄灭。

　　对外接口说明

　　对外接口说明如图3所示。

图3 对外接口说明

　　控制器RS422接口：连接火灾报警控制器（联动型）的RS422通讯板接口。

　　火警传输网口：连接远程监控中心控制室主机网口。

　　2、系统软件调试

　　系统硬件安装完毕后，通电源后进入系统软件，然后点击安装文件“GST-GM9000Vllexe”即可安装。安装过程如下：如果此时系统未安装DotNetFramework20，将出现图4所示界面，点击“是”进入图5所示界面。

图4

　　系统提示开始安装GM9000消防控制室图形显示装置软件，如图5所示。



图5 GM9000消防控制室图形显示装置软件开始安装

　　 点击“下一步”按钮经过几步后系统弹出安装类型选择窗口，如图6所示

图6 安装类型选择窗口

　　用户可以根据需要进行选择，选择“典型”系统默认安装，点击“下一步”时系统显示当前设置信息如图7所示；选择“定制”然后点击“下一步”系统将弹出询问选择口的路径对话框。

图7 设置信息图

　　系统默认安装到ProgramFiles目录下的GstSoftware了目录，用户可以更改此安装目录，如图7所不。点击“下一步”系统丌始安装软件，如图8所示。

图8

　　系统安装完成后提示如图9所示的信息。



图9

　　点击“完成”后，系统将弹出安装232通讯板USB驱动的对话框，如图10所示：

图10

　　选择“是”进行安装，选择“否”取消安装，安装完毕后或选择“否”后，安装完毕。

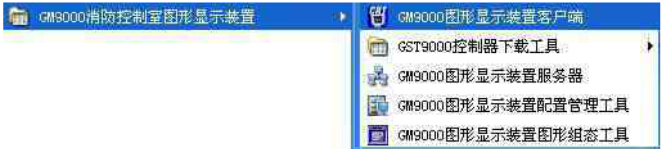

　　安装完毕后可以从开始菜单栏执行本软件，点击“GM9000消防控制室图形显示装置”里的各项菜单即可，如图11所示。

图11

　　
点击“GM9000图形显示装置客户端”，系统将弹出客户端监控软件，如图12所示。

图12

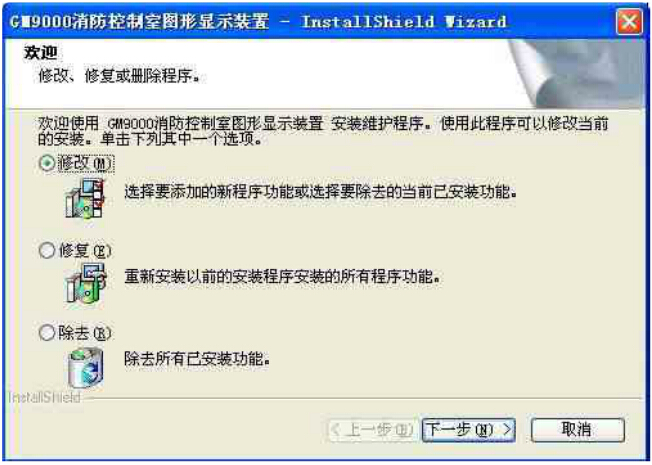

　　用户如需卸载应用程序，可以再次运行安装程序，安装程序将自动完成卸载操作。如图13所示。

图13

　　选择“除去”选项，然后点击“下一步”按钮，就可以完全卸载上次安装的应用程序。

　　软件使用方法详见图形显示装置用户手册。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	GST-GM9000
[名称]	消防控制室图形显示装置
[别名]	GST-GM9000显示器
[工作温度]	0℃～+40℃
[工作湿度]	≤95%，不凝露
