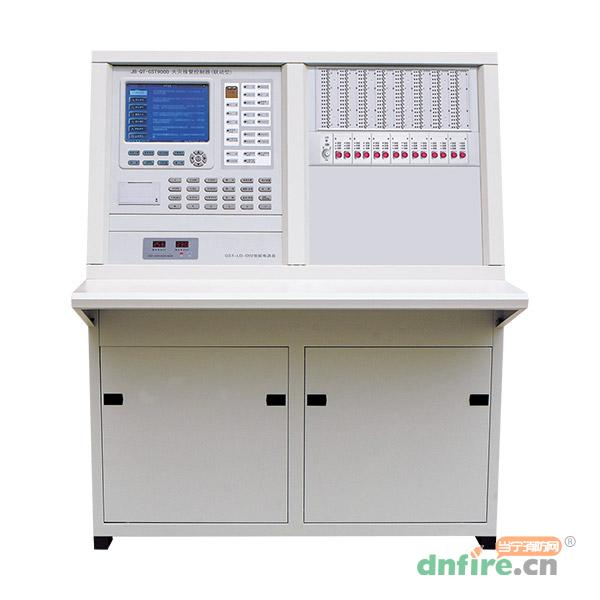

JB-QT-GST9000火灾报警控制器(联动型)
点位从4840点-14036点,价位不一,欢迎电话咨询。
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 JB-QB-GST200琴台式火灾报警控...
 JB-QT-GST5000火灾报警控制器...

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

JB-QT-GST9000火灾报警控制器(联动型)JB-QT-GST9000火灾报警控制器(联动型)JB-QT-GST9000火灾报警控制器(联动型)JB-QT-GST9000火灾报警控制器(联动型)JB-QT-GST9000火灾报警控制器(联动型)

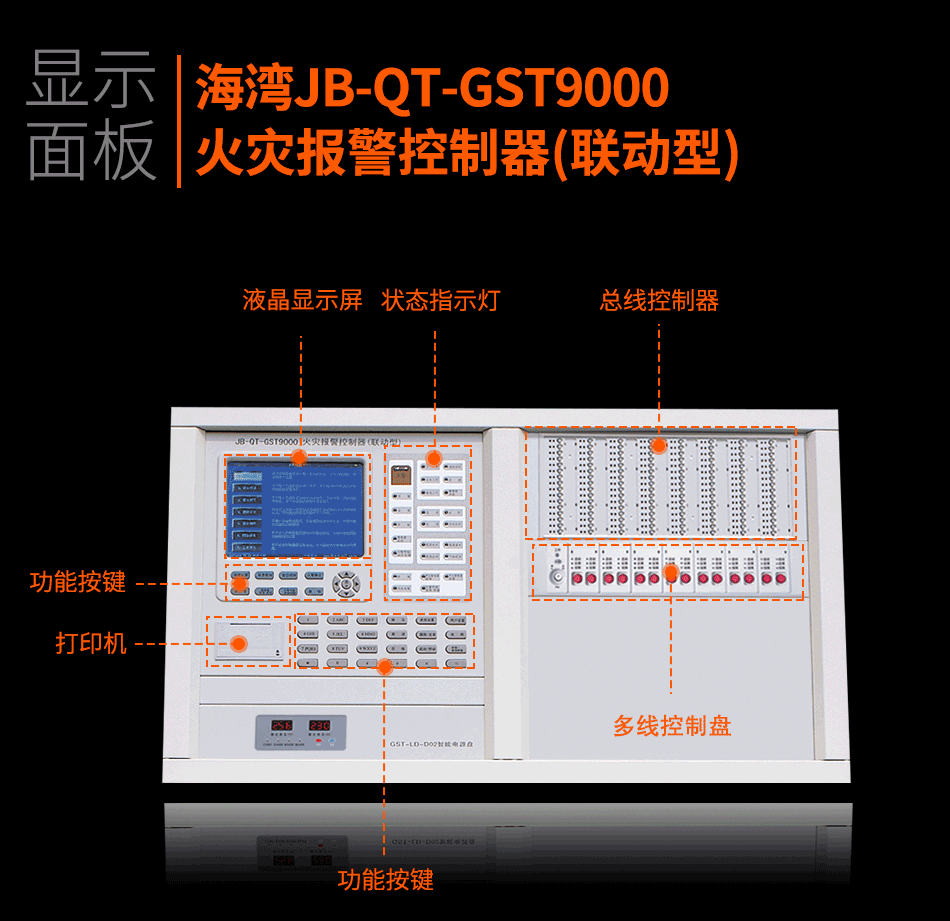

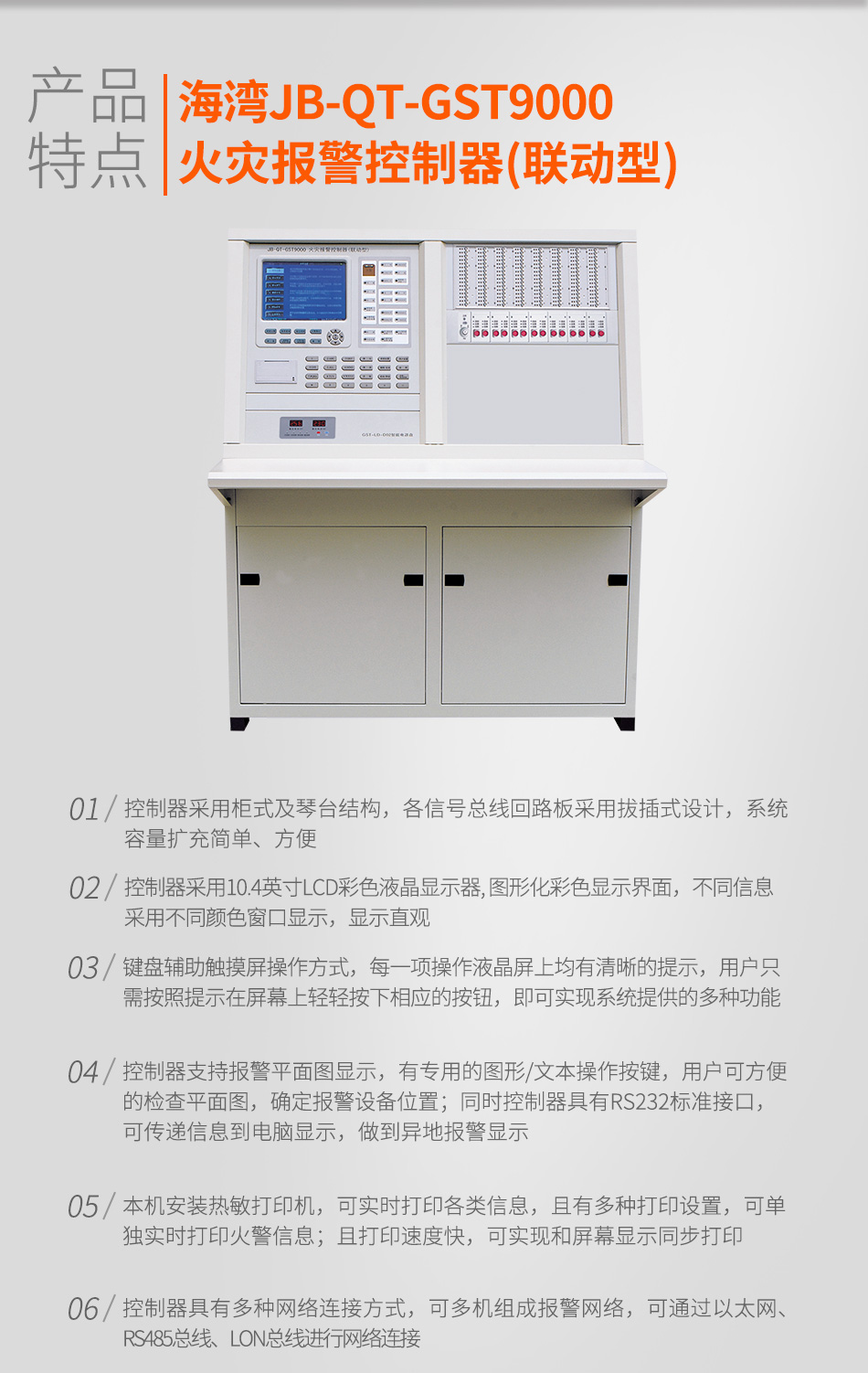

一、JB-QT-GST9000火灾报警控制器(联动型)特点:

  GST9000型控制器采用琴台式(JB-QT-GST9000)结构,其最大容量可扩展到58个242地址编码点的回路,主要特点如下:

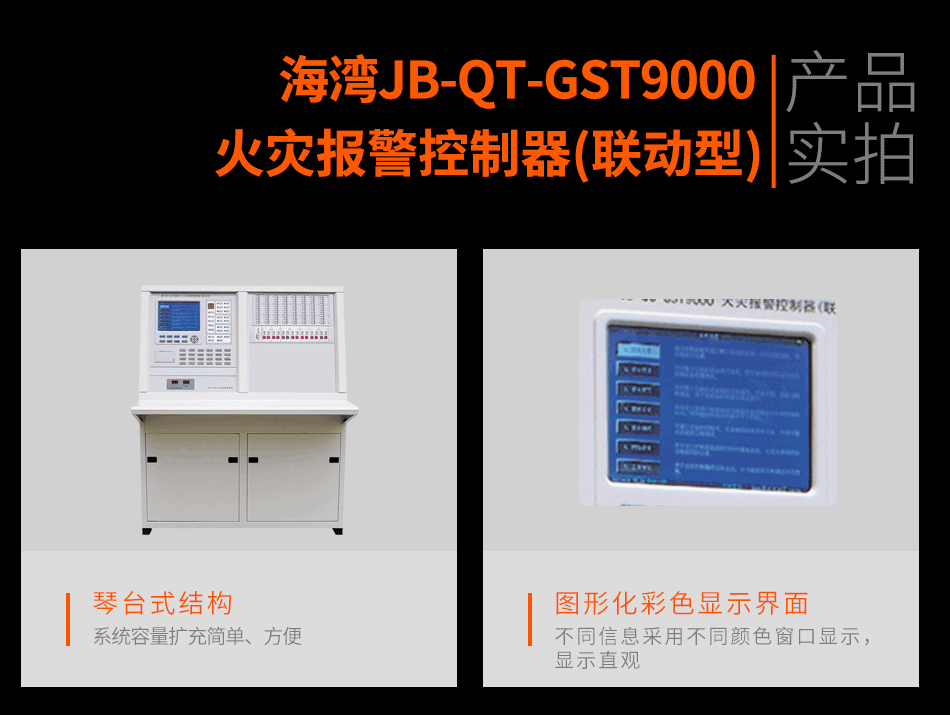

  1.控制器采用柜式及琴台结构,各信号总线回路板采用拔插式设计,系统容量扩充简单、方便;

  2.控制器采用10.4英寸LCD彩色液晶显示器,图形化彩色显示界面,不同信息采用不同颜色窗口显示,显示直观;

  3.键盘辅助触摸屏操作方式,每一项操作液晶屏上均有清晰的提示,用户只需按照提示在屏幕上轻轻按下相应的按钮,即可实现系统提供的多种功能;

  4.控制器支持报警平面图显示,有专用的图形/文本操作按键,用户可方便的检查平面图,确定报警设备位置;同时控制器具有RS232标准接口,可传递信息到电脑显示,做到异地报警显示;

  5.本机安装热敏打印机,可实时打印各类信息,且有多种打印设置,可单独实时打印火警信息;且打印速度快,可实现和屏幕显示同步打印;

  6.控制器具有多种网络连接方式,可多机组成报警网络,可通过以太网、RS485总线、LON总线进行网络连接;

  7.包括JB-QG-GST5000型控制器的全部功能。

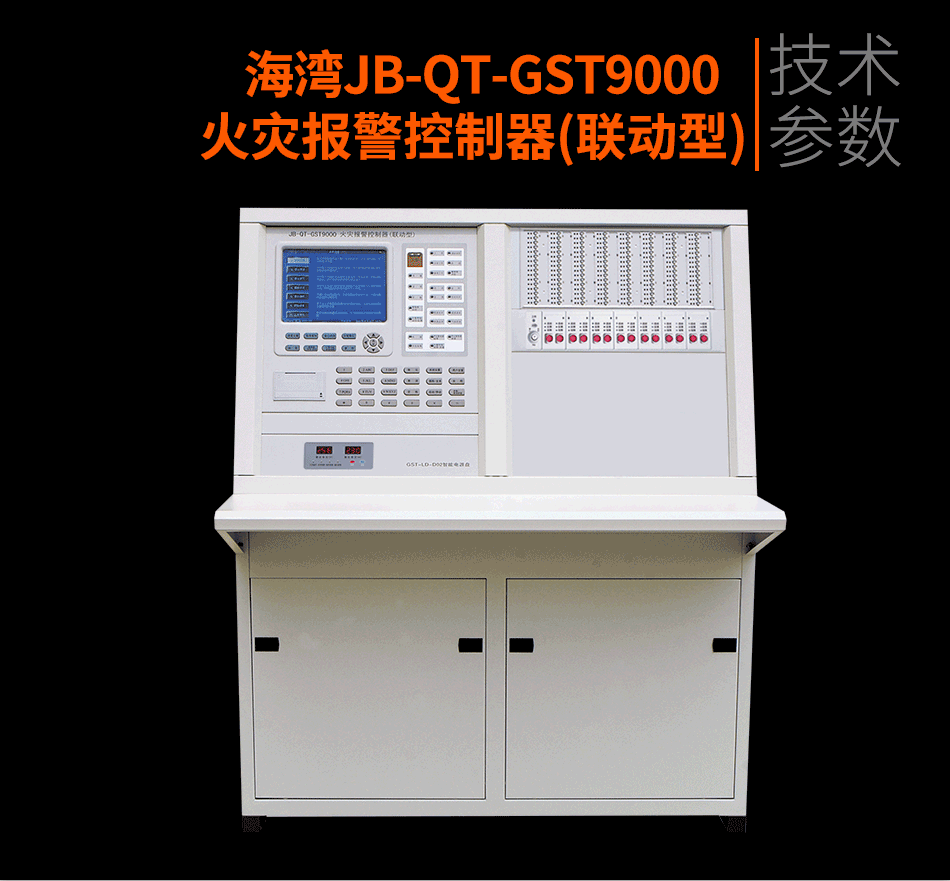

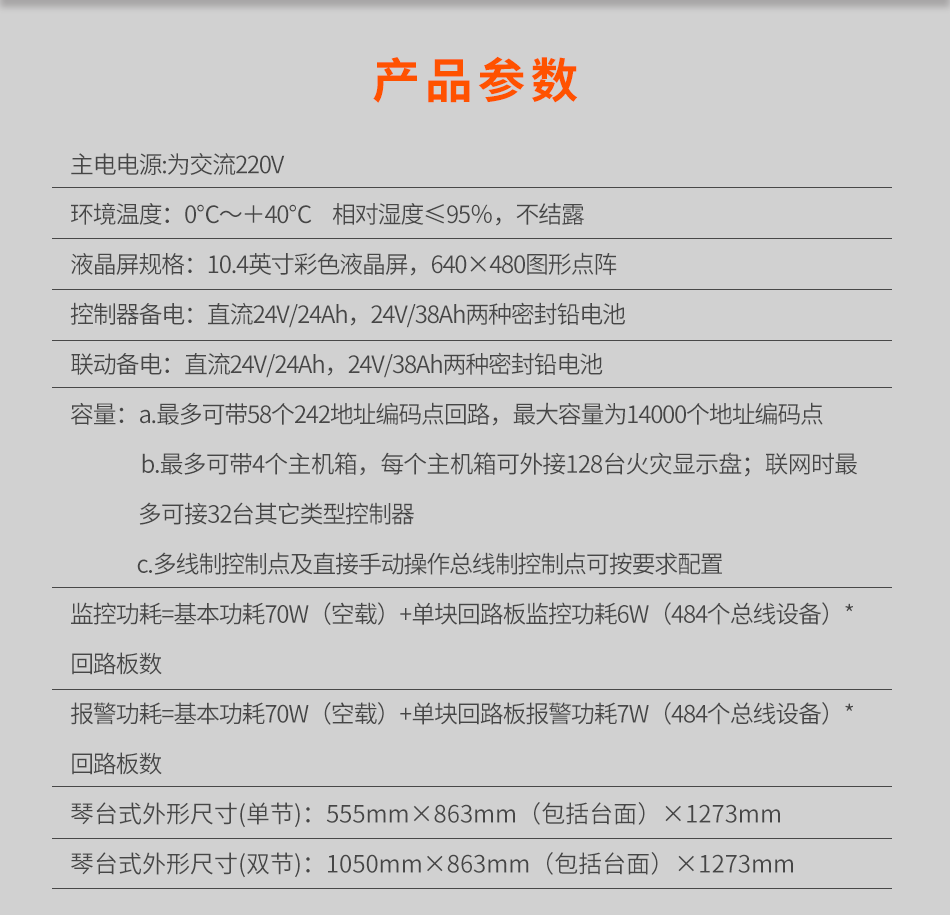

二、JB-QT-GST9000火灾报警控制器(联动型)主要技术指标:

  1.液晶屏规格:10.4英寸彩色液晶屏,640×480图形点阵

  2.控制器容量:  a.最多可带58个242地址编码点回路,最大容量为14000个地址编码点  b.最多可带4个主机箱,每个主机箱可外接128台火灾显示盘;联网时最多可接32台其它类型控制器  c.多线制控制点及直接手动操作总线制控制点可按要求配置

  3.线制:与JB-QB-GST500型控制器相同

  4.使用环境:  温度:0℃~+40℃  相对湿度≤95%,不结露

  5.电源:  主电:为交流220V  控制器备电:直流24V/24Ah,24V/38Ah两种密封铅电池  联动备电:直流24V/24Ah,24V/38Ah两种密封铅电池

  6.监控功耗=基本功耗70W(空载)+单块回路板监控功耗6W(484个总线设备)*回路板数

  7.报警功耗=基本功耗70W(空载)+单块回路板报警功耗7W(484个总线设备)*回路板数

  8.柜式控制器外形尺寸:琴台式外形尺寸(单节):555mm×863mm(包括台面)×1273mm琴台式外形尺寸(双节):1050mm×863mm(包括台面)×1273mm

三、JB-QT-GST9000火灾报警控制器(联动型)结构特征、安装与布线:

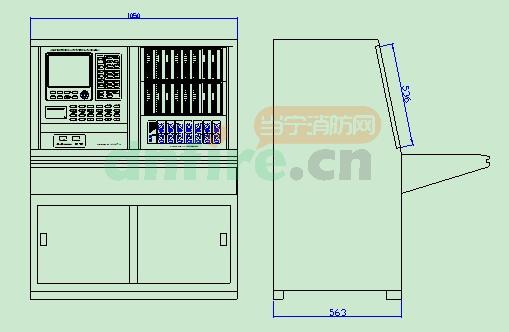

  JB-QT-GST9000型火灾报警控制器(联动型)的外形尺寸示意图如下图:

JB-QT-GST9000火灾报警控制器(联动型)

  标准控制器配有主机一台、直接手动操作显示控制盘和GST-LD-D02智能电源盘各一块。若系统中需增加直接手动控制盘、多线制控制盘及电源盘,需另外配置。控制器按用户要求也可组成琴台式结构。

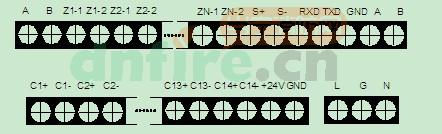

控制器外接线端子示意图如下图:

JB-QT-GST9000火灾报警控制器(联动型)

  其中:

  A、B:连接火灾显示盘的通讯总线端子;

  ZN-1、ZN-2(N=1~58):探测器总线(无极性);

  S+,S-:火灾报警输出端子(可设置为无源常开、无源常闭和有源输出);

  RXD、TXD、GND:连接彩色CRT系统的接线端子;

  A、B:连接其它各类控制器的通讯总线端子;

  CN+、CN-(N=1~14):多线制控制输出端子;

  +24V、GND:DC24V、6A供电电源输出端子;

  L、G、N:交流220V接线端子及机柜保护接地线端子。

  布线要求:

  DC24V供电电源线在竖井内采用阻燃BV线,截面积≥4.0mm2;在平面采用阻燃BV线,截面积≥2.5mm2;与彩色CRT系统采用阻燃四芯扁平电话线,通过RS-232标准接口连接,最大连接线长度不宜超过15m;其余线路要求与JB-QB-GST500型控制器的要求相同。

商品属性
[品牌] 海湾(GST)
[型号] JB-QT-GST9000
[类型] 火灾报警控制器(联动型)
[控制器容量] 最多可带58个242地址编码点回路,最大容量为14000个地址编码点
[环境湿度] ≤95%,不结露
[尺寸] 555mm×863mm(包括台面)×1273mm
[使用类别] 通用
[系统型式] 联动型
[安装方式] 琴台式
[名称] JB-QT-GST9000消防报警主机
[屏幕规格] 10.4英寸彩色
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。

全部评价(15)

    5

    2017-05-16 11:32:30

    匿名用户

    那个消防主机,打印色带没墨了,怎么安装

    管理员:

    你那用的还是针式打印机吗?更换色带的话可以查询一下产品说明书,上面是有的。

     匿名用户

    来自电脑端用户

    5

    2017-04-17 14:38:51

    匿名用户

    打印纸条应该咋个按才打印得岀束纸条呢

    管理员:

    看打印设置是否打开了打印机,另外是电源、纸都正常的情况下。

     匿名用户

    来自电脑端用户

    5

    2016-10-12 15:21:47

    匿名用户

    JB-QT-GST9000 火灾报警控制器(联动型)怎么用打印机打印故障

    管理员:

    打印设置里面看一下。如采购我们当宁消防网的,有问题可以电话咨询我们的技术人员,电话400-003-0119.

     匿名用户

    来自电脑端用户

    5

    2016-08-11 10:18:58

    匿名用户

    手动盘回路板多少钱一个

    管理员:

    价格请电话咨询我们的销售人员哦,电话400-003-0119.

     匿名用户

    来自电脑端用户

    5

    2015-06-05 11:20:44

    匿名用户

    液晶显示器和主板坏了大概要多钱

    管理员:

    具体价格可以联系我们,我们会根据你控制器的出厂时间来判断是要哪种的,记得我们的联系方式哦,400-003-0119,是我们的400电话,期待你的来电。

     匿名用户

    来自电脑端用户

    5

    2014-03-30 22:55:56

    jimaibo

    请问主机老是报 没有定义的设备 的故障,而且进一步查询,说明部分显示乱码

    管理员:

    您好,有设备未编码就接上

     jimaibo

    来自电脑端用户

    5

    2014-03-13 11:11:44

    duxing890611

    此机器上面能放几个总线和多线控制盘?

    管理员:

    您好,总线盘和多线盘可以连接的的最多数量是按照回路来的,1个回路最多可连接4块总线盘(2块SD128)和4块多线盘,感谢您对当宁消防网的关注与支持!

     duxing890611

    来自电脑端用户

    5

    2013-01-16 21:47:21

    匿名用户

    价格可以再优惠吗?

    管理员:

    我们的价格已经很实惠了哦

     匿名用户

    来自电脑端用户

    5

    2012-10-19 17:31:07

    juyiting

    打印机坏了能单独购买吗?

    管理员:

    打印机可以在市场上买相同型号的,在我们这也可以和我们的销售人员联系一下,看有没有单独打印机可以卖。

     juyiting

    来自电脑端用户

    5

    2012-09-19 23:09:11

    匿名用户

    JB-QT-GST9000火灾报警控制器(联动型)手动盘查询时少了一块,怎么添加啊?

    管理员:

    首先要检查一下原因,看是硬件问题还是软件问题。

     匿名用户

    来自电脑端用户
