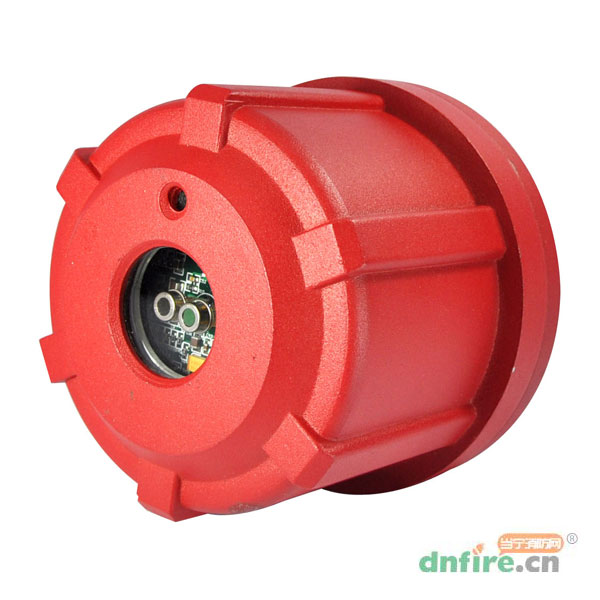

JTGB-UH-YC103-IR2点型红外火焰探测器
品       牌:
证       书:
中国3C认证
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 A710/IR2双波长红外火焰探测器
 A705/IR2双红外火焰探测器
 JTGB-UH-YC103点型红外火焰探...

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

一、JTGB-UH-YC103-IR2点型红外火焰探测器概述

  JTGB-UH-YC103-IR2双频点型红外火焰探测器属于防爆智能型火灾探测设备,它运用了先进的双红外传感技术(MIR),使用两个具有窄带滤波的不同波长的红外传感器,其中一只传感器工作在反映火焰信息的中心波长,另外一只传感器监视环境中的其它红外辐射,结合火焰的闪烁特征,通过高性能的微处理和先进的数学算法模型进行运算分析,使得只有符合火焰特征的辐射频谱才会被确认为火警,而其它的干扰因素形成的假火警信号则会被排除。
JTGB-UH-YC103-IR2红外火焰探测器能够在工业消防领域中对日光、闪电、电焊、人工光源、热辐射、电磁干扰、机械振动等干扰有很好的抑制,从而实现了对火焰信号的快速响应和准确识别。
JTGB-UH-YC103-IR2火焰探测器采用非接触式探测,灵敏度现场可调,提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。

二、JTGB-UH-YC103-IR2双频点型红外火焰探测器技术参数

型号 JTGB-UH-YC103-IR2
响应频段 双频
响应的光谱范围 3.8μm、4.4μm
防爆标志 ExdⅡCT6 Gb
防护性能 IP66
工作电压  DC20V~28V (标称值DC24V)
工作电流  ≤30mA  (24VDC)
信号输出 无源接点、标准电流和总线接口
安装方式 壁装或吊装
报警时间 5s
最大探测距离 50m  条件:1100C㎡(33㎝×33㎝),高为5㎝的正庚烷火
保护角度  ≤90°
重量 3 kg
外壳 铸铝
电缆引入装置接口  标配:G3/4’’内螺纹
环境温度  -30~+75℃
相对湿度  ≤95﹪RH (40 ± 2℃)
执行标准  GB15631-2008
保修期  一年

三、JTGB-UH-YC103-IR2双频点型红外火焰探测器特点

  ●点型探测:使用点型探测原理,一个波长是火焰的中心波长,主要采集火焰的辐射信号;一个波长是热辐射闪烁波长,用来检测环境的红外信号(非火灾信号)。
●屏蔽干扰:引入红外参考波长,排除高温物体干扰和低温红外辐射干扰具备最高等级的防误报警能力,对日光、闪电、电焊、人工光源、热辐射、电磁干扰、机械振动等干扰进行彻底的屏蔽。
●智能判断:内置高性能32位微处理芯片对外来火焰信号进行采集,通过人工智能算法和火焰危险模型判据,确定火灾的发生,同时报出火警。
●扇形区域:在探测器的前方形成一个扇形检视区域。
●极端环境:三防处理的电路模组和防水防爆的外形结构,使其可在严苛的极端工业环境下长期不间断的连续运行。

四、JTGB-UH-YC103-IR2点型红外火焰探测器防爆要点

  1、隔爆接合面参数符合GB3836.2-2010的要求;隔爆面是产品的重要防爆措施,使用及维修时应注意保护隔爆面,不得磕碰、划伤。
2、探测器的内外接地是确保其安全运行的重要措施,接地栓设在探测器壳体底部,旁边有接地标志“JTGB-UH-YC103-IR2点型红外火焰探测器”
3、探测器外壳的明显部位有“严禁带电开盖”字样的警告牌。
4、探测器安装于外力冲击冲击不到的场所。
5、电缆引入装置接口,标配:G3/4内螺纹,务必匹配相应型号防爆挠性管,作为电缆的防爆穿线管,否则将降低探测器防爆与防护性能。

五、JTGB-UH-YC103-IR2点型红外火焰探测器保护区域

  ●保护区域:如图所示的3D锥形视野。
●探测器可探测的火警满足平方反比定律:探测器距离增加一倍,那么只有1/4的辐射可能到达探测器。

JTGB-UH-YC103-IR2点型红外火焰探测器保护区域

JTGB-UH-YC103-IR2点型红外火焰探测器保护区域

六、JTGB-UH-YC103-IR2点型红外火焰探测器安装方式及原则

  探测器可安装在墙上、屋顶或固定架上,探测器的监视透过窗朝向要偏下,以减少灰尘的堆积。JTGB-UH-YC103-IR2探测器距离监视目标可根据火灾特性而定,一般不小于2m。探测器安装高度一般不小于2.5米。
JTGB-UH-YC103-IR2探测器支撑架底座采用四个M6螺栓固定。固定底座尺寸见下图所示

JTGB-UH-YC103-IR2固定底座尺寸

JTGB-UH-YC103-IR2固定底座尺寸

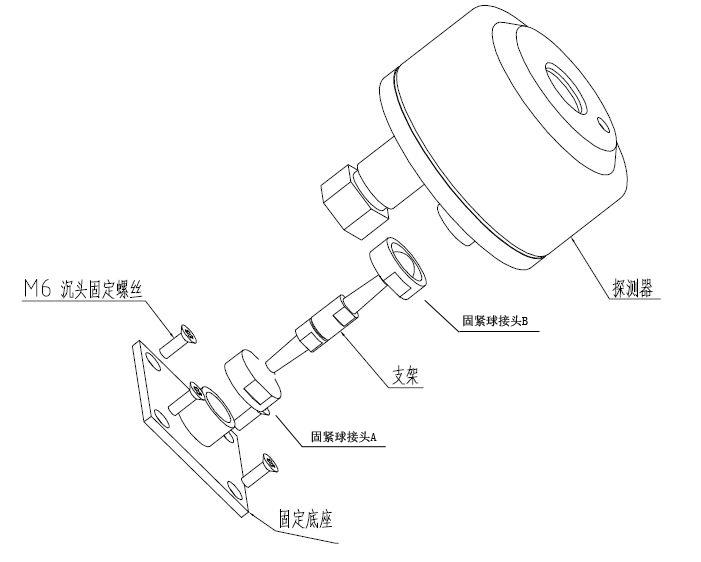

JTGB-UH-YC103-IR2点型红外火焰探测器安装方式

  探测器的安装方法如下:
1)将探测器的固定底座牢固地固定在要安装的位置上;
2)将探测器对准探测方向,然后拧紧固紧球接头A和B;
3)探测器自带1.5米长主电缆,无需开盖可直接完成连线。
4)电缆引入装置接口,标配:G3/4”内螺纹,务必匹配相应型号防爆挠性管,作为电缆的防爆穿线管,否则将降低探测器防爆与防护性能,防爆挠性管长度由实际安装位置决定,探测器配件中不提供防爆挠性管。防爆挠性管如下图所示,不代表实际长度。

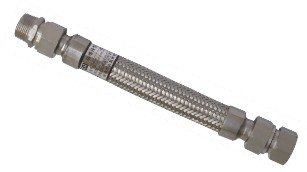

防爆挠性管

防爆挠性管

JTGB-UH-YC103-IR2点型红外火焰探测器安装原则:
●非专业人员严禁现场打开盖子接线;
●探测器安装布线时,应使所监视的区域处于视场角的有效范围内;
●探测器安装面应当牢固、抗震;
●探测器附近避开高温物体安装;
●探测器室外露天安装时,建议增加遮阳(雨)罩,以延长探测器使用寿命;
●点型红外火焰探测器的安装应尽可能避免障碍物的阻挡,对于外形横、纵尺寸不超过0.5米的障碍物,探测器距障碍物的距离不小于2.5米;对于外形尺寸超过0.5米且无法避免时,应适当增加探测器的数量。



了解更多火焰探测器 价格热线:400-003-0119

商品属性
[防爆认证] ExdIICT6Gb
[防护等级] IP 66
[应用场所] 隧道、油库、工业厂房
[型号] JTGB-UH-YC103-IR2
[名称] 点型红外火焰探测器
[安装方式] 壁装或吊装
[外壳] 铸铝
[工作电压] DC20V~28V (标称值DC24V)
[工作温度] -30~+75℃
[工作湿度] ≤95﹪RH (40 ± 2℃)
[重量] 3 kg
[安装] 壁装或吊装
[响应时间] 5s
[保护角度] ≤90°
[电缆引入装置接口] 标配:G3/4’’内螺纹
[执行标准] GB15631-2008
[最大探测距离] 50m
[探测波段] 双波段
