SL-5205PLC联动控制盘(16路带断线短路检测)

一、SL-5205PLC联动控制盘(16路带断线短路检测)概述

  PLC联动控制盘是用PLC(可编程逻辑控制器)控制设备启动的控制盘。
(1)众所周知PLC具有高可靠性高、抗干扰能力强、能适应恶劣的工作环境、编程简单、通用性强、使用方便、维护与检修简单、适应面广等特点。
(2)SL-5205PLC联动控制盘为启动重要的、处于恶劣的环境条件下的消防设备提供了一个强有力的工具。
(3)首安SL-5205PLC联动控制盘是配SL-M5000系列火灾报警控制器研制生产的联动控制盘,为了方便启动该盘控制的设备,SL-5205PLC联动控制盘在自动状态下允许通过逻辑符合自动启动设备。
(4)SL-5205PLC联动控制盘采用CAN总线通讯技术,符合GB16806-2006《消防联动控制系统》国家标准。

二、首安SL-5205PLC联动控制盘特性

  (1)有手动/自动转换启动功能。
(2)开机时和运行后接受控制器自检。
(3)与SL-M5000系列控制器通过CAN总线连接。
(4)SL-5205:
a.每盘控制16路启/停输出;
b.可自动检测SL-5205到现场设备之间的短路和断路故障。

三、首安SL-5205PLC联动控制盘主要技术指标



型号 SL-5205
类型 多线联动控制盘
工作电压 DC24V
工作电流 最大回路电流1A
联动命令输出总容量 DC24V/4A
工作环境温度 0~45℃
工作环境相对湿 ≤95%RH(40±2℃)
储存温度  不低于-40℃
安装方式 入柜/琴台
面板尺寸 132.5mm×482.5mm(3U)
重量 8.0±0.1kg

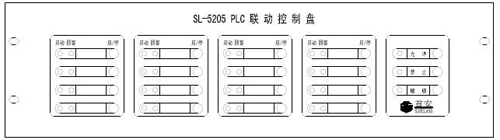

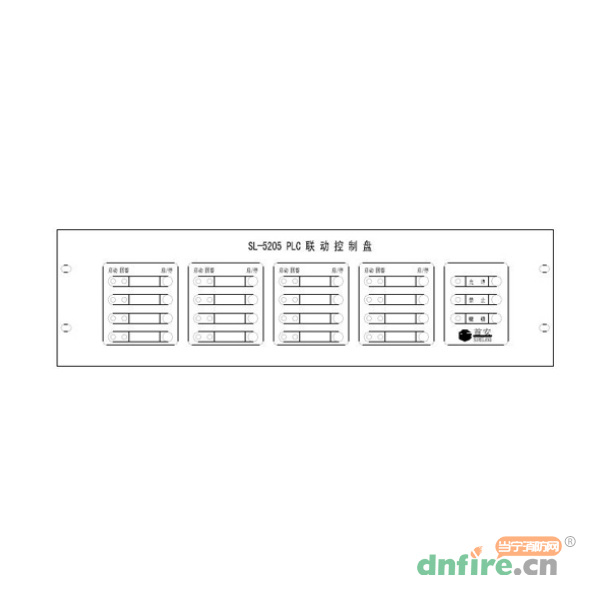

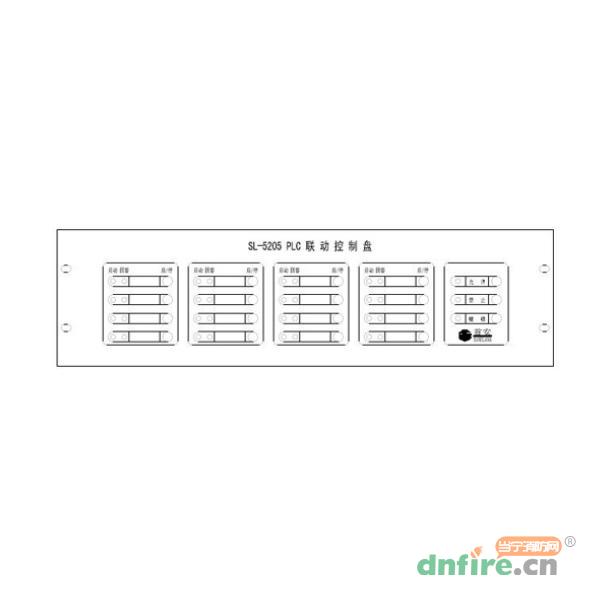

四、SL-5205PLC联动控制盘面板外形图

SL-5205PLC联动控制盘面板外形图

SL-5205PLC联动控制盘面板外形图

五、SL-5205PLC联动控制盘端子图

SL-5205PLC联动控制盘端子图

SL-5205PLC联动控制盘端子图

六、SL=5205PLC联动控制盘说明

  (1)SL=5205盘可以控制16路设备,每路控制一台相应的被控设备。每路有3条线:一条公共线,1条启动停止命令线,1条回答信号线。
(2)SL-5205盘手动状态
SL-5205盘开机运行后,该盘面处于“禁止”状态,当连续按“键锁”和“允许”键后,“允许”指示灯亮,该盘处于手动允许状态,按下相应的启/停键则可以启动某设备,这时启动灯亮。如有启动回答信号,则启动灯长亮,如果10秒内没有回答信号则启动灯闪亮。在启动命令发出后如果想停止启动则再次按下启/停键就可以停止启动。
(3)SL-5205盘自动状态
SL-5205盘开机运行后,该盘面处于“禁止”状态,当连续按“键锁”和“禁止”键后“禁止”指示灯亮,SL-5205盘处于自动状态。若SL-5205盘接收到控制器的请求信号,此时相应被控设备自动启动运行,该路启动灯亮,如有启动回答信号,则启动灯长亮,如果10秒内没有回答信号则启动灯闪亮。
(4)SL-5205盘的复位
SL-5205盘运行后,需要消除原来请求信息时,需与控制器同时复位,即SL-5205的复位由控制器控制。
(5)SL-5205盘的自检
SL-5205盘在开机时接受控制器自检,在运行后,如果主控制器自检,那么SL-5205盘也随之自检,自检后保留原来所有信息。

商品属性
[品牌] 首安
[型号] SL-5205PLC
[类型] 联动控制盘(16路带断线短路检测)
[尺寸] 132.5mm×482.5mm(3U)
[联动命令输出总容量] DC24V/4A
[安装方式] 入柜/琴台
[重量] 8.0±0.1kg
