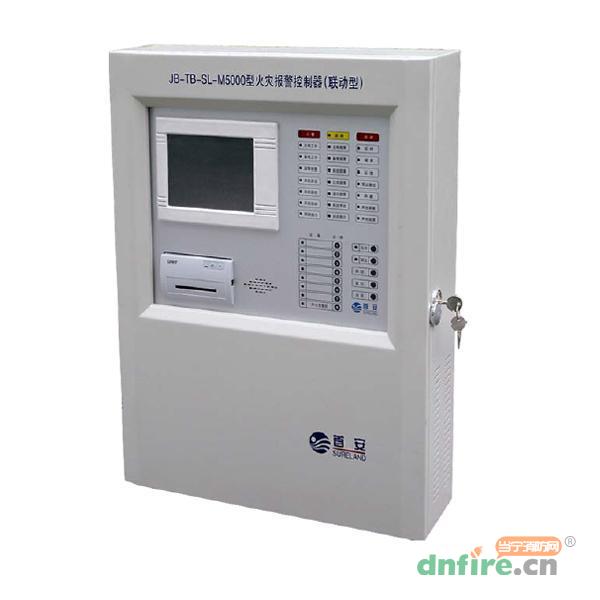

JB-TB-SL-M5000壁挂式火灾报警控制器(联动型)是中英文液晶显示智能型火灾报警控制器。首安JB-TB-SL-M5000火灾报警控制器采用多处理器工作方式，既可以单独使用，也可以实现多机无主从方式组成对等网络，相互实现冗余备份。满足GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》国家标准。集报警及联动控制于一体，广泛应用于冶金、电力、石化、电讯、民用建筑场所等。
二、JB-TB-SL-M5000火灾报警控制器特性
(1)采用无主从方式的对等网络，每台控制器可显示网络内所有设备工作情况。
(2)触摸屏操作，一目了然，菜单选择，方便直观，信息丰富，操作简便。
(3)采用CANBus通讯方式，通讯稳定可靠。
(4)可全部或分别采用首安或者盛赛尔的现场总线设备；每个回路可接198个智能探测器、智能模块。
(5)配1个回路卡，每块回路卡4个探测回路，支持支形、混合形等接法。
(6)回路采用非屏蔽双绞线，最远1000米。
(7)全中/英文(中、英文显示可切换)液晶屏显示主要信息与内容，指示灯指示关键状态。
(8)通讯接口：
a.标准RS232通讯接口，可与CRT或其它楼宇设备相联接；
b.标准CANBus接口，通过SL-5602通讯转换模块控制器之间组网；
c.标准的EtherNet网络RJ45接口，采用标准TCP/IP通讯协议，可以直接和其它智能网络相联。
(9)通过Internet实现远程监控。
(10)采用模块化电源设计，相互隔离，减低单路电源负载，提高主机整体性能，使工作更稳定。
(11)简易方式中文二次编址。
(12)报警灵活阈值设定。
(13)外部设备可通过总线直接控制，也可通过6路直接输出接点手动控制。
(14)采用回路短路保护和电源短路保护。
(15)可任意采用主机和笔记本方式进行设置。
(16)具有黑匣子功能，存贮1000条数据。
三、JB-TB-SL-M5000火灾报警控制器主要技术指标
| 型号 |
JB-TB-SL-M5000 |
| 主电源电压 |
AC220V±15%50Hz |
| 回路输出电压 |
DC15～20V |
| 联动输出 |
24V/4A(壁挂) |
| 回路数量 |
4路 |
| 直接输出接点数 |
6组 |
| 最大总线设备 |
见系统容量 |
| 最大回路输出电流 |
200mA(满载典型值130mA) |
| 静态功耗 |
60W |
| 保护措施 |
有回路短路保护、电源短路保护 |
| 工作环境温度 |
0～45℃ |
| 工作环境相对湿度 |
≤95％RH(40±2℃) |
| 储存温度 |
不低于-40℃ |
| 布线要求 |
回路最大长度1000m |
| 布线要求 |
二总线与联动总线采用截面积≥1.5mm2的双 绞线 |
| 布线要求 |
DC24V采用双绞线或BV导线 |
| 安装方式 |
壁挂 |
| 备用电池 |
12V/12AH电池(两节) |
| 外形尺寸 |
630x460x135mm |
| 重量 |
(壁挂)17±0.1kg |
四、JB-TB-SL-M5000火灾报警主机系统容量
(1)回路卡：
回路卡1块
(2)探测回路数和容量：
4个回路，每个回路99个探测器+99个模块
注：JB-TB-SL-M5000的尺寸为630×460×135mm
六、JB-TB-SL-M5000消防报警主机系统框图
JB-TB-SL-M5000消防报警主机系统框图
七、首安JB-TB-SL-M5000消防报警主机布线要求
(1)机内端子配线：所有引入线均剥开0.5cm，挂锡或用接线卡后接入端子。
(2)信号二总线：铜导线截面积≥1.5平方毫米的双绞线或屏蔽双绞线。回路导线总电阻＜50Ω，否则应考虑增大导线截面积。
(3)DC24V联动电源线：铜导线截面积≥1.0平方毫米的双绞线或BV导线。且回路导线总压降≤3V。否则应考虑增大导线截面积。
(4)穿管要求：信号二总线应单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。
(5)电缆竖井(沟)内的布线要求：信号二总线在电缆竖井(沟)也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于500毫米。
(6)接头的处理：所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。
八、JB-TB-SL-M5000消防报警主机端子图与接线方式
JB-TB-SL-M5000消防报警主机端子图与接线方式
(1)24V+、24V-：联动24V
(2)CH1、CL1：内部CAN总线
(3)CH2、CL2：外部CAN总线
(4)回路总线：TC0+、TC0-；TC1+、TC1-；TC2+、TC2-；TC3+、TC3-；
(5)八路多线盘输出：QD1+、QD1-、HD1+；QD2+、QD2-、HD2+；QD3+、 QD3-、HD3+；QD4+、QD4-、HD4+；QD5+、QD5-、HD5+；QD6+、QD6-、HD6+； QD7+、QD7-、HD7+；QD8+、QD8-、HD8+。
