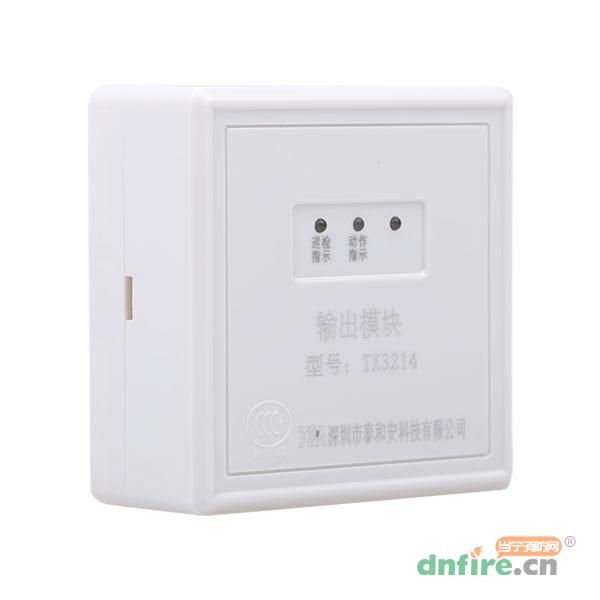

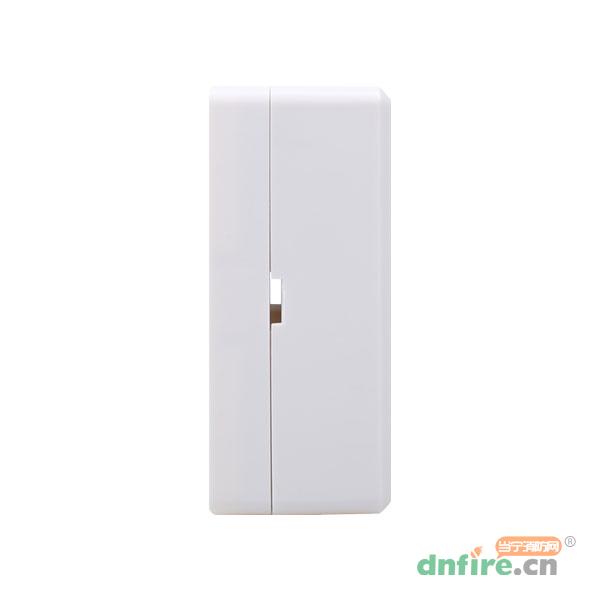

一、TX3214输出模块概述

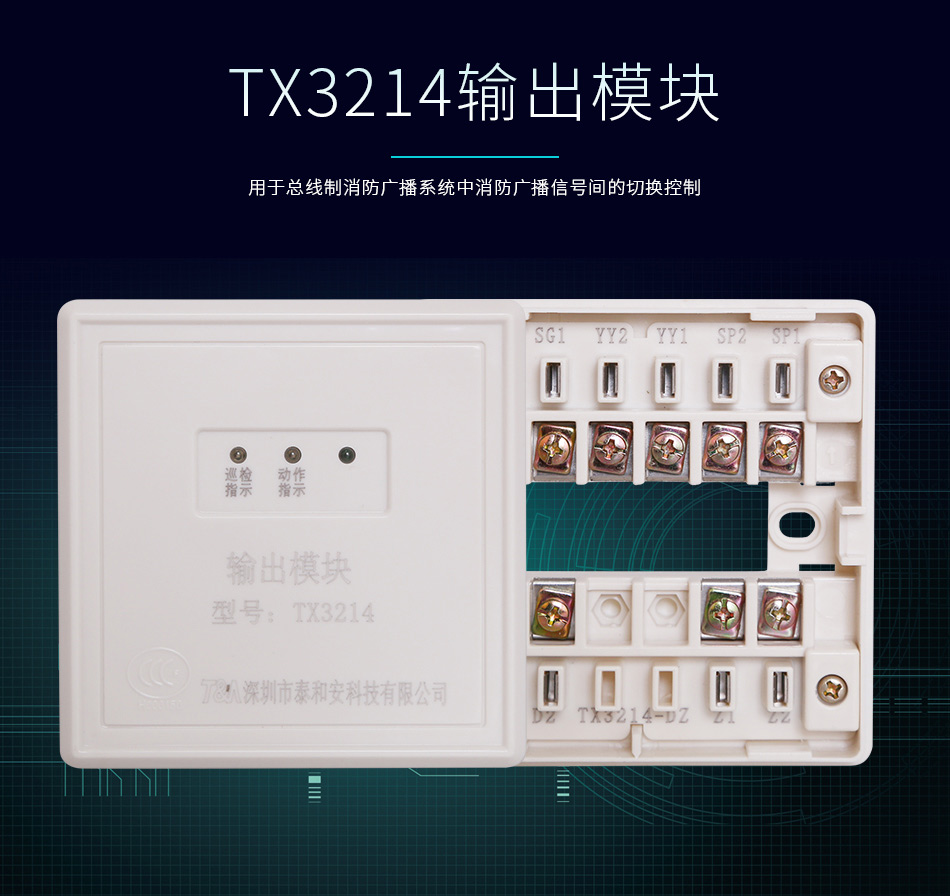

　　TX3214输出模块符合最新国家标准《GB16806-2006消防联动控制系统》。TX3214用于总线制消防广播系统中消防广播信号间的切换控制。

二、TX3214输出模块技术参数

　　●TX3214输出模块总线，无极性

　　●内置微处理器

　　●具有消防广播传输线故障检测功能

　　●总线输入端与输出端完全隔离设计

　　●采用软硬件滤波技术，提高模块的抗干扰能力

　　●抗潮湿能力强，PCB三防工艺，可适应各种不同的环境

　　●采用插拔式结构设计，接触可靠，方便安装、更换，便于施工

二、TX3214输出模块技术参数

型号	TX3214
总线协议	T3协议
工作电压	总线电压：15～28V脉冲电压 电源电压：DC(21V-28V)
工作电流	总线监视电流≤0.6mA 总线启动电流≤2mA 电源监视电流≤5mA 电源启动电流≤20mA

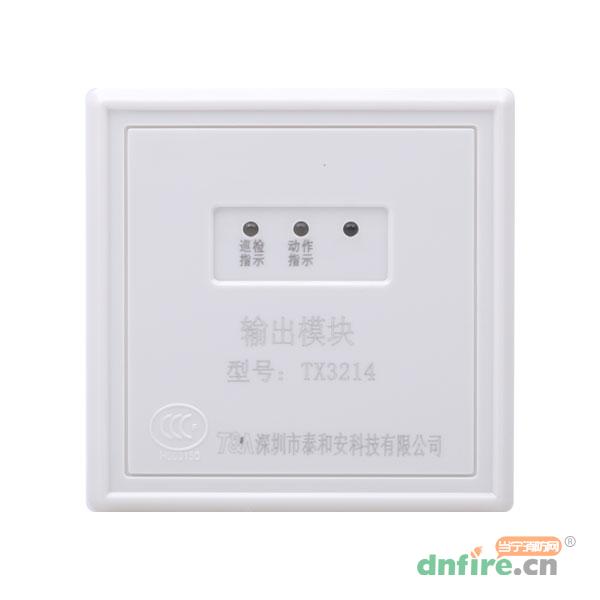

指示灯状态	正常监视状态：绿色巡检灯周期性地闪亮 启动指示：红色输出动作灯常亮
输出容量	每只模块最多可带负载60W
编码方式	电子编码方式

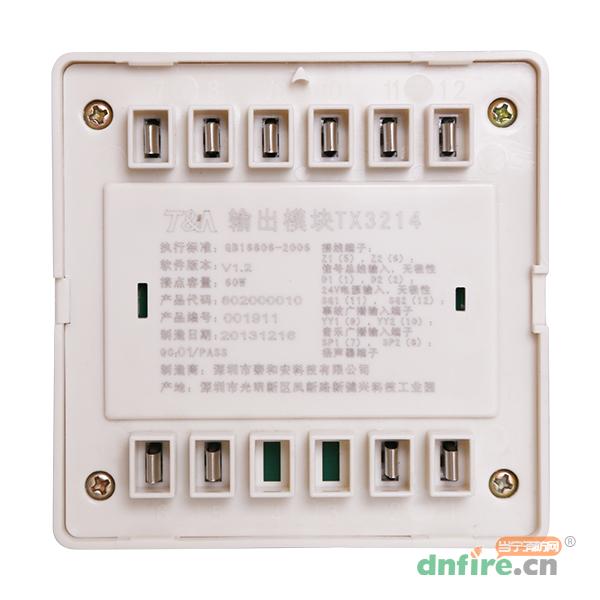

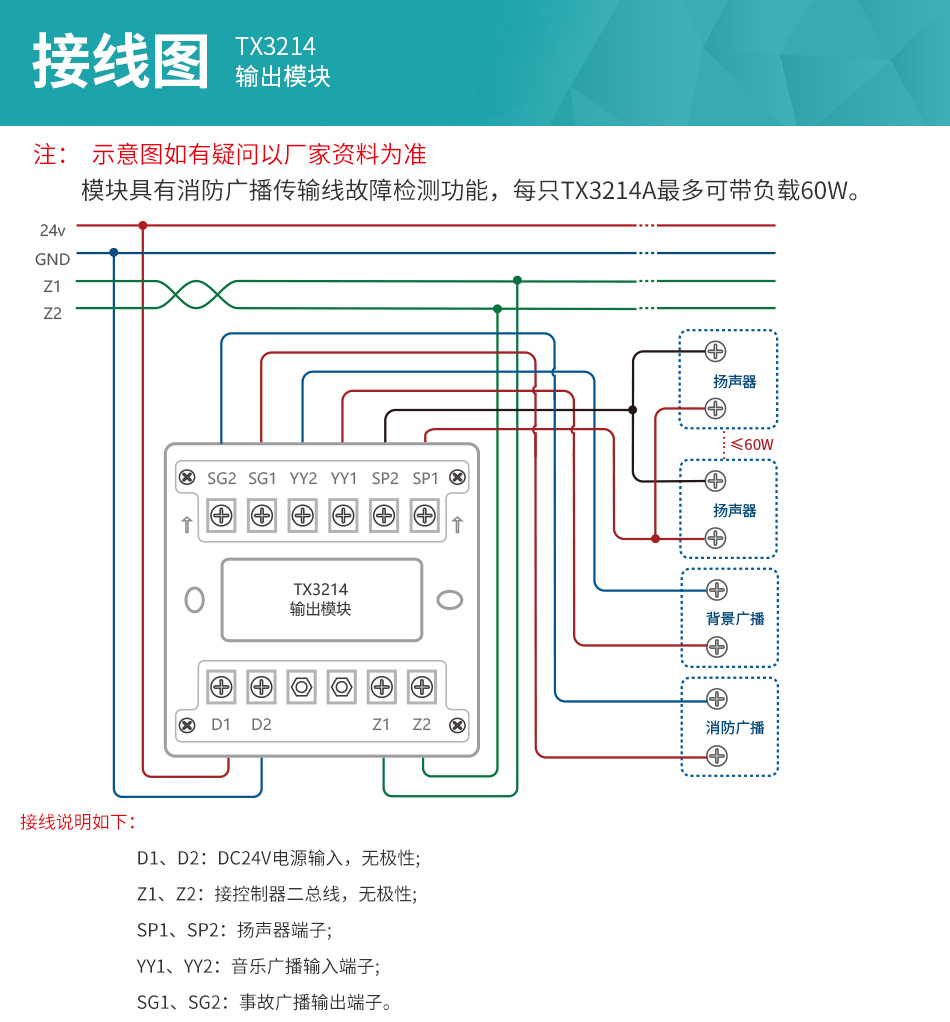

线制	与控制器采用无极性二总线连接；与DC24V电源线采用无极性二线连接，可接入两根事故广播线，两根音乐广播线及两根扬声器线
使用环境	温度：-10℃～55℃ 相对湿度：≤95%RH，不凝露
外形尺寸	87mm×87mm×37mm
重量	约145g
执行标准	GB16806-2006

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	TX3214
[名称]	输入/输出模块
[别名]	TX3214输出模块
[工作电压]	总线电压：15～28V脉冲电压 电源电压：DC(21V-28V)
[工作电流]	总线监视电流≤0.6mA 总线启动电流≤2mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%RH，不凝露
[尺寸]	87mm×87mm×37mm
[执行标准]	GB16806-2006
