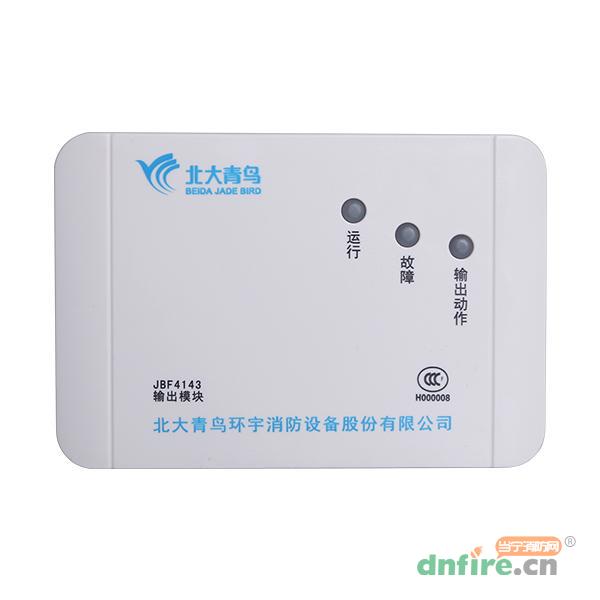

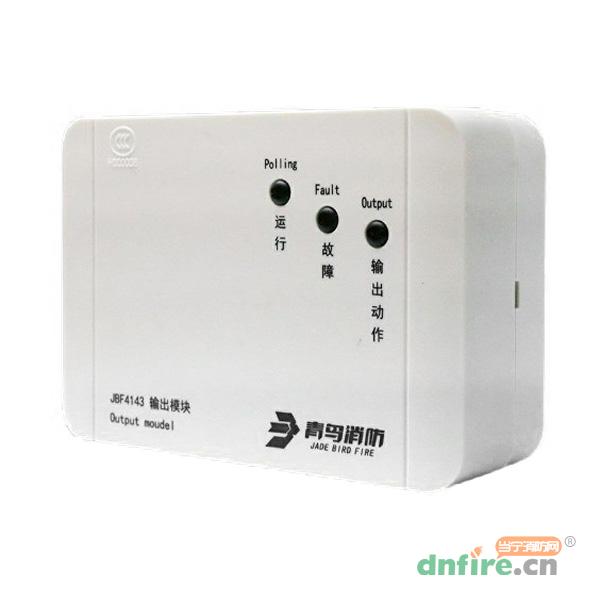

一、JBF4143输出模块 广播模块功能特点
内置微处理器。
电子编码方式，可通过专用电子编码器。
可同时输出两组动合（动断）触点，进行背景音乐与应急广播之间的切换。
四总线通讯方式，其中信号线无极性，电源线有极性。功耗低，最远传输距离1500m。
具备应急广播扬声器线路故障检测功能。
插拔式结构，易于施工、维护方便。

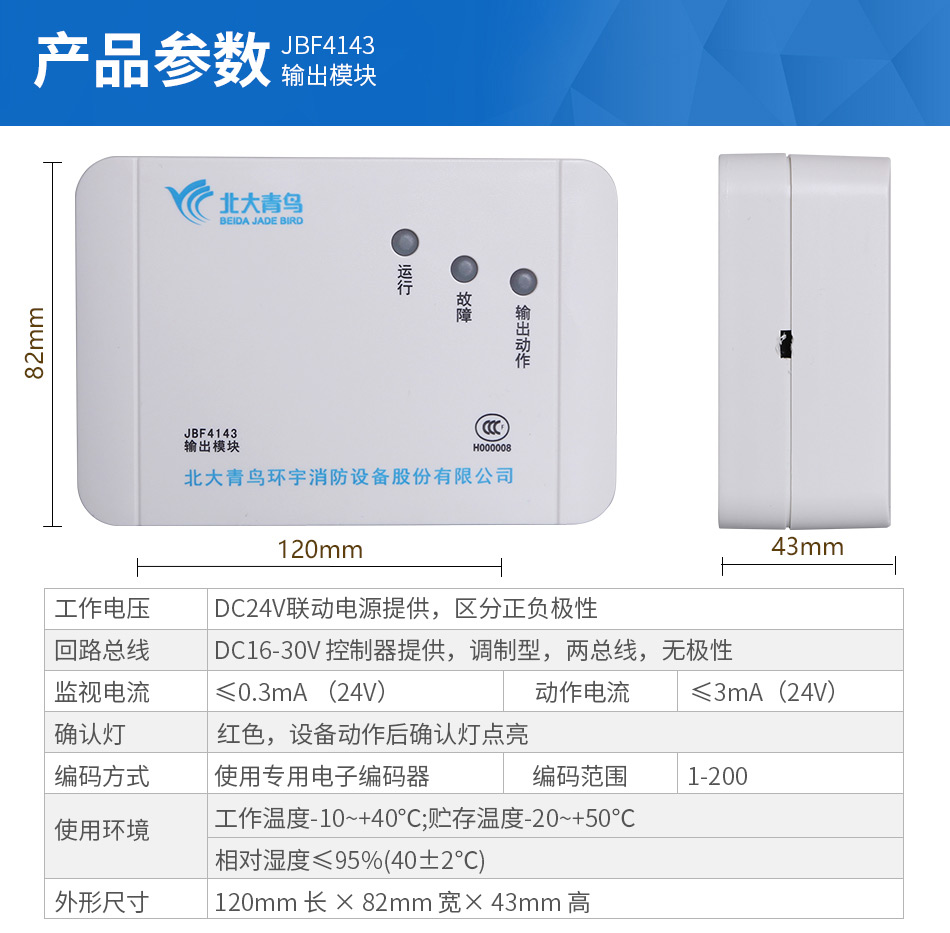

二、JBF4143输出模块技术参数
工作电压：DC24V 联动电源提供，区分正负极性。
回路总线：DC16-30V 控制器提供，调制型，两总线，无极性。
监视电流：≤0.3mA（24V）
动作电流：≤3mA（24V）
编码方式：使用专用电子编码器
编码范围：1-200
工作温度：-10~+40℃
贮存温度：-20`+50℃
相对湿度：≤95%(40±2℃)
输出触点负载：两组DC.30V/2A
外形尺寸：120mm长×82mm宽×43mm高
确认灯：红色，设备动作后确认灯点亮
执行标准：GB16806-2006《消防联动控制系统》

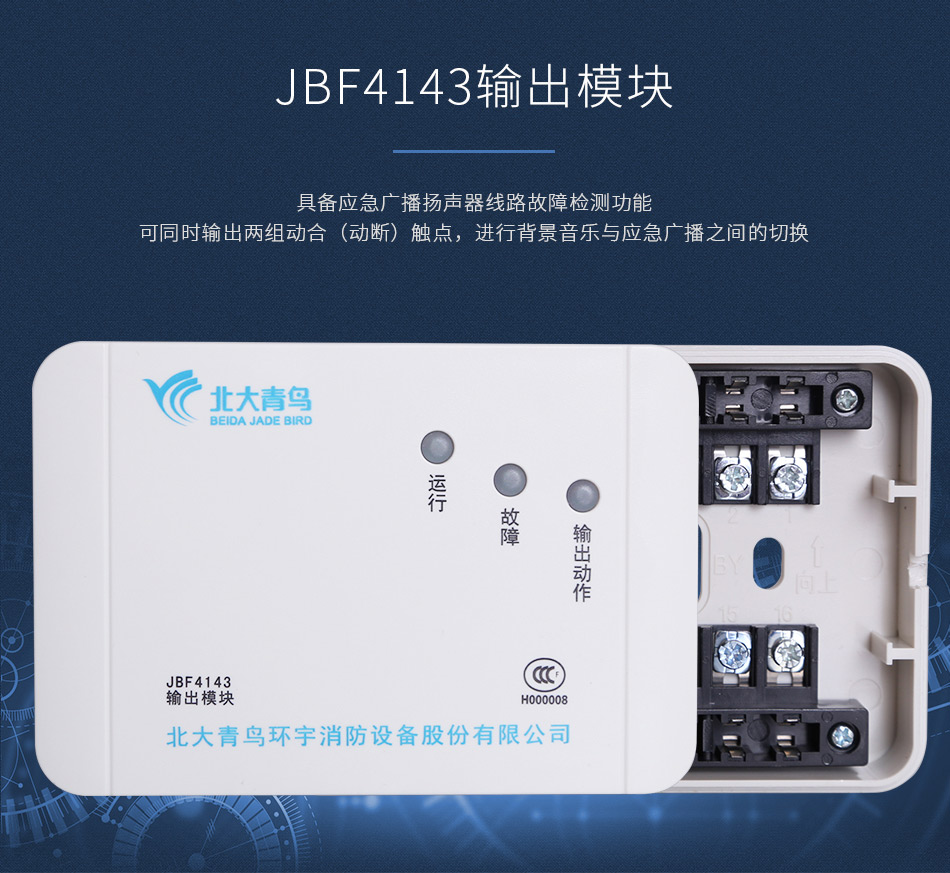

三、JBF4143输出模块结构特征、安装与布线
JBF4143输出模块采用明装方式。
在安装位置将模块盒固定（使用M4螺钉），安装孔距为60mm。
两总线采用ZR-RVS-2×1.5mm2双绞线,电源线采用NH-BV-2×1.5~2.5mm2导线。
使用专用的电子编码器来设定地址码（1-200）。
JBF4143输出模块无信号应答输入。
每只JBF4143输出模块后配接≤20只3W火警广播音箱。

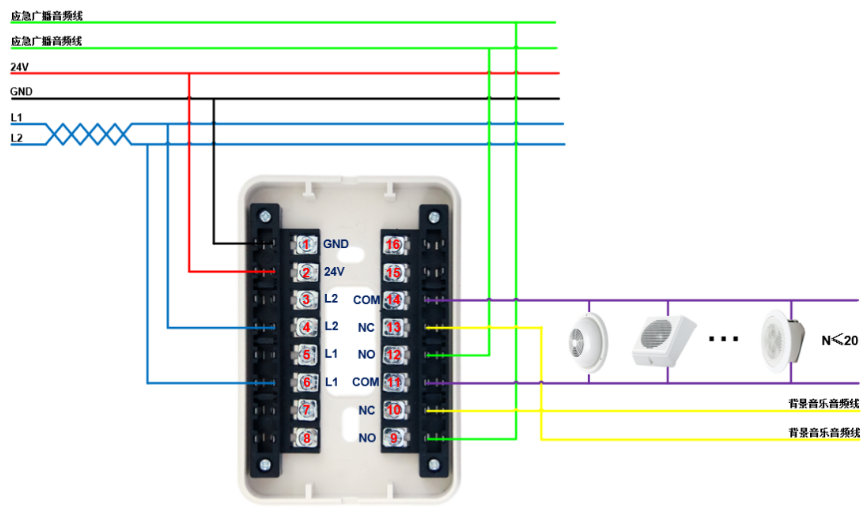

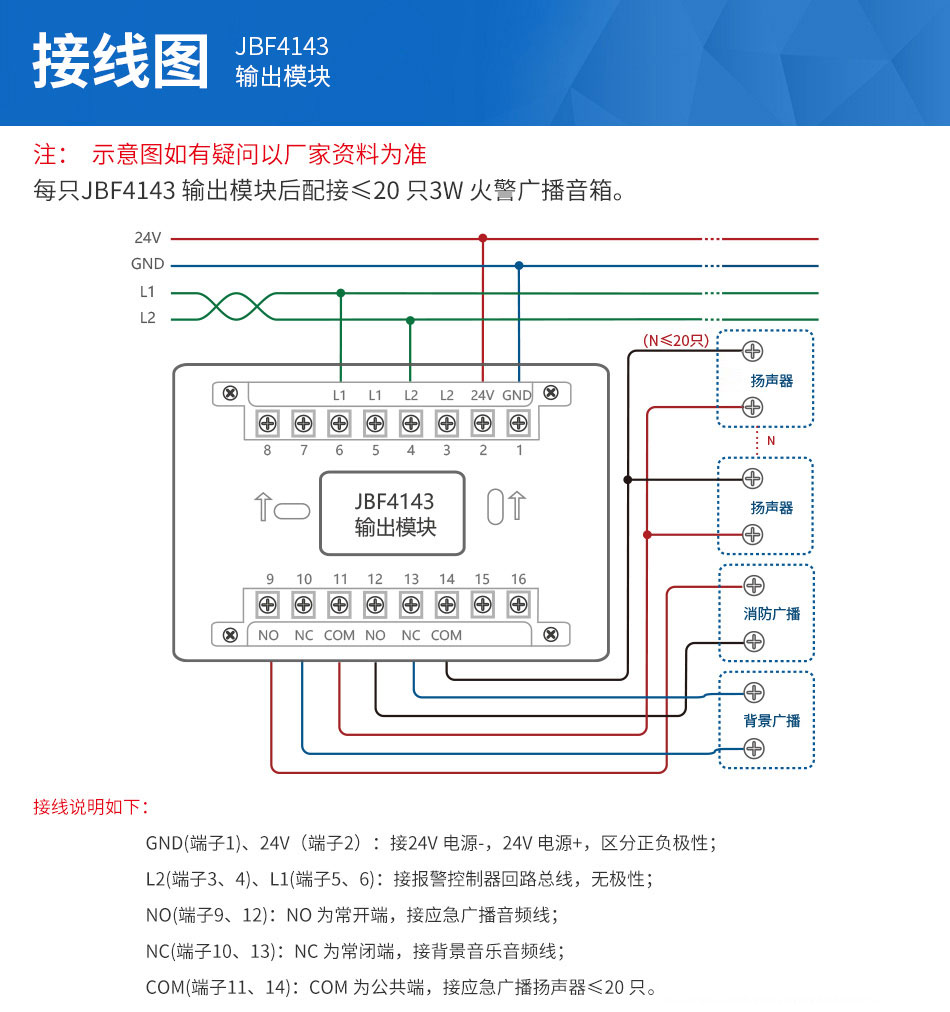

四、背景音乐与消防应急广播切换接线示意图
说明：
端子（1）GND接24V电源-；端子（2）24V接24V电源+；区分正负极性。
端子（3、4）L2、端子（5、6）L1接报警控制器回路总线，无极性。
端子（9、12）NO为常开端，接消防应急广播音频线。
端子（10、13）NC为常闭端，接背景音乐音频线。
端子（11、14）COM为公共端，接应急广播扬声器≤20只。最新4143模块末端已经无需配接33KΩ终端电阻。
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
APP下载
发布询价单
问匿名用户评论等级：
接不了，接了会报故障
答管理员：
可以联系供应商寻求下技术支持，帮你看下接线
2022-03-25 13:06:11
问匿名用户评论等级：
是的，就是主机没反馈信息。
答管理员：
动作信息有的吧。这模块没有单独的反馈信号输入的。如有问题也可以400电话咨询
2021-05-21 10:35:09
问匿名用户评论等级：
模块动作后指示灯亮了，扬声器也有声音，可是主机还是显示无反馈，是怎么回事？
答管理员：
主机上没有任何广播动作的相关信息吗？
2021-04-30 10:48:51
问匿名用户评论等级：
各位大神，4143广播模块，进线接哪一组，
答管理员：
图中接线图不是都画好了嘛。24V、信号线、消防广播、背景广播、音箱的接线都包含了。
2021-01-24 19:47:31
问匿名用户评论等级：
代替143f启动不了，主机无显示故障，联动直接输入模启回路编号无任何提示，不启动。
答管理员：
广播模块的输出动作指示灯亮了吗？如指示灯不亮，需要检查设置，另外可以与供应商确认下与现场主机型号是不是存在兼容性问题。
2020-12-27 23:23:16
问匿名用户评论等级：
JBF4143模块可以接多少个3W的广播？
答管理员：
不能超过20只
2020-12-04 17:35:25
问匿名用户评论等级：
请问故障灯亮了怎么处理？
答管理员：
排除故障，一般多数为线路问题，其次常见设备本身问题。
2019-09-04 16:12:18
问匿名用户评论等级：
请问怎么编码
答管理员：
需要用到编码器。编码器连接模块（非底座）的L1、L2，具体编码操作可以查看编码器的操作说明
2019-07-15 08:10:43
问匿名用户评论等级：
这个模块能接其它牌子的消防广播吗？
答管理员：
消防广播用其他品牌的还是可以的，详细可以联系我们的服务人员确定，电话400-928-6119
2018-05-27 11:23:54
