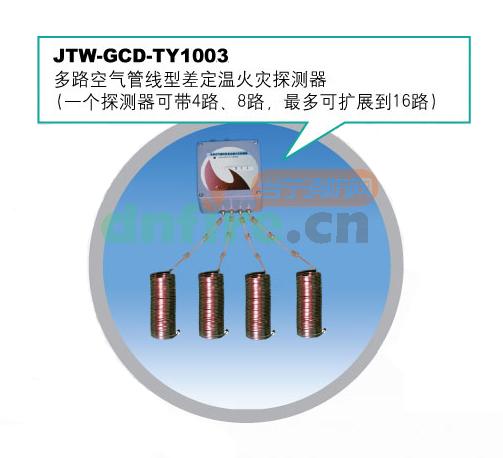

JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器
品       牌:
证       书:
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 JTW-LCD-ZC500A可恢复式缆式...
 JTW-LD-ZC30C可恢复式缆式线型...

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

一、JTW-GCD-TY1003可恢复式空气管式线型差定温火灾探测器概述

  由无锡天优特种探测技术有限公司生产的JTW-GCD-TY1003可恢复式空气管式线型差定温火灾探测器(以下简称探测器)是一种新型的报警温度及灵敏度可设定调整的、可自动检测管路故障、探测敏感元件不带任何电压、电流的新型本安型火灾探测报警产品。其不但具有常规空气管的差温报警性能,而且还具备定温报警功能,因此其它老式差温型空气管探测器无法使用的场所或保护物(比较容易发生阴燃类型的火灾),JTW-GCD-TY1003产品却同样可以使用。该产品主要性能指标已超过国外发达国家同类产品。
  JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器可和国内外任何种类的火灾报警控制器连接构成火灾自动探测报警系统。除了一般普通型探测器适用的场所它都能适用外,尤其适用于内燃机车、船舰、大型野外变压器、飞机库、汽车库、各类停车场、公路、铁路地铁隧道、易燃气体、液体仓库、喷漆车间等油类火灾及高举架、大空间、防爆场所。

二、JTW-GCD-TY1003探测器的构成、工作原理及主要技术指标

  该探测器性能指标符合中华人民共和国国家标准GB16280-2005《线型感温火灾探测器》及第一号修改单、及企业标准(参照美国FM,UL、英国BS、德国VDS,欧洲EN54标准)。探测器由探测管路和微机处理器两部分组成。
  1、主要工作原理如下:
  (1)系统在正常监视状态下(即常温或低温),微机处理器内的数据采集电路无信号输出,此时微机处理器内的绿色指示灯按一定周期闪亮;
  (2)微机处理器按一定的周期对探测管进行故障检测,当探测管路堵塞或开路时,此时黄色指示灯闪亮,故障继电器动作并通过其无源触点自动向报警控制器传输故障信号;
  (3)当探测管周围的温度异常升高或发生火灾,这时探测管路内的气体膨胀导致压力增加,当压力增加的速率或压力值达到探测器预先设定的动作参数时,微机处理器内的信号处理电路通过放大、比较、判断处理输出火警信号,红色指示灯亮,火警继电器动作并通过无源触点自动向报警控制器传输火警信号。
  2、突出特点及主要技术指标:
  (1)本探测器的突出特点:1、敏感元件(即探测管)是以气体媒介传递火灾信号,不需要任何电压、电流,因此是安全等级最高的本质安全型探测器,对一些诸如电磁干扰类信号绝对不接收,因此其可靠性、稳定性是常规探测器无法比拟的。2、差、定温复合式探测报警功能,对快速及缓慢发生的过热及火灾都能及时报警,此功能弥补了早期空气管探测器无定温探测报警功能,对一些升温缓慢或阴燃的保护物无法保护的缺点;
  (2)自动检测探测管路堵塞、泄漏故障,维护方便;
  (3)探测器工作电压:18V-36V;
  (4)探测器静态监视电流小于15mA;
  (5)火警电流小于20mA,故障电流小于10mA;
  (6)微机处理器内电路提供开关量火警、故障输出信息及标准RS485输出;
  (7)探测管允许工作温度范围:-40℃~150℃,微机处理器允许工作温度范围:-20℃~60℃;
  (8)探测管工作相对湿度可达100%,微机处理器最大长期工作相对湿度为90%~92%,短期可达100%;
  (9)探测管的使用长度为20m-130m;
  (10)微机处理器环境防护等级为IP65;
  (11)微机处理器外形尺寸:180(L)×180(W)×90mm(H);
  (12)微机处理器重量1000g。

三、JTW-GCD-TY1003产品使用设计及安装要求

  (一)、主要应用范围:
  a)油罐、防爆区域、化工厂;
  b)多层地下和半开敞车库、船上运输甲板;
  c)月台、候机室;
  d)汽车及机车库;
  e)易燃气体、液体仓库;
  f)钻井平台;
  g)油漆车间;
  h)公路、铁路和地铁隧道;
  (二)、保护区域探测管的设置:
  1、地下车库、停车场和类似区域
  允许螺旋敷设;
  探测管与探测管最大允许距离a=7.2米;
  探测管与边墙最大允许距离b=3.6米;

JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器

  2、油罐
  允许螺旋敷设;
  探测管沿油罐顶部周围环形架设,微机处理器应置于防雨模块箱内。

JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器

  3、化工防爆区域、化工生产车间(大量粉尘堆积)
允许螺旋敷设;
  微机处理器应安置在防爆区以外的安全区内。

JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器

  4、公路隧道内的应用:
  (1)1、2或3车道隧道(拱形或圆形隧道)
  探测管总是布置在隧道中部(横向允许偏差0.5米);
  不允许探测管侧面安装;

JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器

  (2)    1、2或3车道隧道(平顶隧道)
  探测管适合布置在隧道中部(横向允许偏差0.5米);
  探测管侧面安装允许距离
  2车道---a最小0.5米
  3车道---a最小1.0米

JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器

  (3)多于3车道隧道(平顶隧道)
  最少2路探测管;
  探测管安装距离最大a=10.0米, b=5.0米

JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器

  (三)、探测管的安装要求:
  1、探测管敷设应以两侧观察视线不受影响为原则;
  2、探测管敷设应考虑有0.5米间隔的最小维修距离;
  3、探测管用塑料固定支架(在高温环境下使用金属固定支架)直接敷设在天花板上,固定支架间距为0.8米;
  4、隧道内探测管一般敷设在隧道中央为原则,在隧道入口处,探测管终端必须与隧道入口保持25米的距离;
  5、电缆沟里面,如果电缆托架不超过0.5米宽,也可敷设在托架下方;

四、调试运行

  1、系统开通运行前请先确认探测管及微机处理器已分别固定良好,然后断开探测管与微机处理器,放气30秒,再将探测管与微机处理器正确连接旋紧,保证探测管路不漏气或堵塞;
  2、打开微机处理器盒盖,接好电源线,注意正负极勿接错;
  3、参照拨码开关使用说明设置探测器灵敏度、探测管使用长度、探测器自检时间间隔;
  4、开启供电装置给探测器供电,探测器首先对探测管路进行自检,自检完毕后,探测器进入正常监视状态,正常状态下,探测器只有绿色电源指示灯闪烁;
  5、如果探测管存在泄露或开路情况,自检完毕后,探测器黄色故障指示灯闪烁;如果探测管被堵塞,自检完毕后,探测器黄色故障指示灯常亮;同时故障继电器动作并通过其无源触点自动向火灾报警控制器传输故障信号,此时应关闭探测器电源,仔细检查探测管路现场情况,消除上述故障后重新开启探测器电源,直到故障现象消失;
  6、GNC、GCO、GNO分别为故障继电器常闭端、公共端、常开端,HNC、HCO、HNO分别为火警继电器常闭端、公共端、常开端,根据所配套控制器的实际情况引出火警、故障信号线与控制器相接,火警继电器和故障继电器提供无源触点输出,触点输出容量24V/1A或120V/0.3A;
  7、对设置开关进行设置,使探测器分别模拟火警、故障,验证控制器模拟报警情况;
  8、现场点火或用吹风机等模拟火灾并验证探测器实际报警情况;
  9、盖好微机处理器盒盖,调试完毕,通电运行。

五、接线端子说明

  1、微机处理器接口电路

JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器

设置开关S1S2使用说明
位1-2:探测器灵敏度设置,可设置灵敏度1-4级;

JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器
位3:探测管使用长度设置,可设置20-130m;
JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器
位4:探测器自检时间间隔设置,可设置时间间隔4小时、8小时;
JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器
位5:探测器自检,检测探测管开路、堵塞,开关始终短路可进行连续自检;
JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器
位6:故障模拟;
JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器
位7:火警模拟;
JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器
位8:电机测试,电机转动0.5秒,开关始终短路可进行连续测试。
JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器



JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器

图二、微机处理器电路板布局图

JTW-GCD-TY1003 可恢复式空气管式线型差定温火灾探测器

图三、微机处理器与控制器连线图

注:终端电阻的阻值由控制器或输入模块决定,不同厂家的控制器或输入模块所配接的终端电阻的阻值也不同。


商品属性
[型号] JTW-GCD-TY1003
[名称] 可恢复式空气管式线型差定温火灾探测器
[别名] 可恢复式线型差定温探测器
