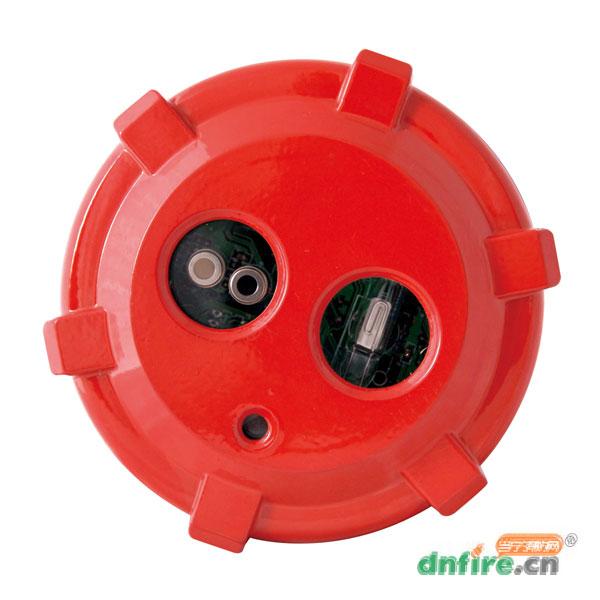

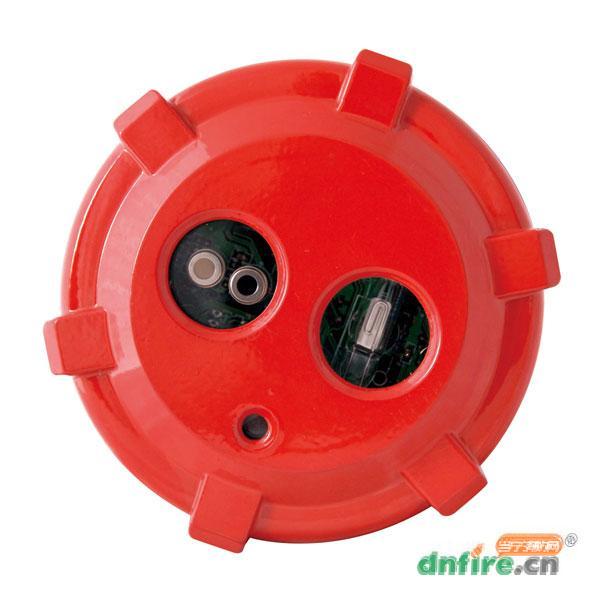

JTGB-UH-YC 102/IR2隔爆型双红外单紫外复合火焰探测器
品       牌:
证       书:
价       格:
媒体价            ¥120000.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 JTG-ZW-G1B点型紫外火焰探测器
 A710/UV(Ex)防爆紫外火焰探测器
 JTGB-UH-YC103点型红外火焰探...

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

一、JTGB-UH-YC 102/IR2隔爆型双红外单紫外复合火焰探测器概述

  JTGB-UH-YC 102/IR2隔爆型双红外单紫外复合火焰探测器(以下简称探测器)属于智能型火灾探测设备,它运用了先进的多红外传感技术(MIR)和复合探测技术,采用三通道火焰传感器设计,其中一个通道使用太阳光盲波段的紫外火焰传感器,另外两个通道使用了工作在不同波长的窄带红外传感器,一只传感器工作在特定的火焰辐射中心频段上作为红外火焰监测主传感器,另一只传感器用于消除监测环境中非火焰信息对主红外火焰传感器的影响,并为主传感器提供可靠的检测基准。
本探测器能够对日光、闪电、电焊、人工光源、环境(人等)、热辐射、电磁干扰、机械振动等干扰有很好的抑制,从而实现了对火焰信号的快速响应和准确识别。本探测器采用非接触式探测,灵敏度现场可调,提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。
本探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。例如:航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。
本探测器根据GB3836.1-2000《爆炸性气体环境用电气设备  第1部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备  第2部分:隔爆型“d”》的规定,制成隔爆型结构,其防爆标志:ExdⅡCT6。适用于工厂具有ⅡA、ⅡB、ⅡC级,引燃温度组别为T1~T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。


二、JTGB-UH-YC 102/IR2型号和主要技术参数

  型号含义:



JTGB-UH-YC 102/IR2隔爆型双红外单紫外复合火焰探测器

防爆标志含义:
 JTGB-UH-YC 102/IR2隔爆型双红外单紫外复合火焰探测器


1.型号:JTGB-UH-YC102(Ex)-UV/IR2
2.防爆标志:ExdⅡCT6
3.防护等级:IP66
4.工作电压:DC20V~28V(标称值DC24V)
5.工作电流:≤100mA(24VDC)
6.信号输出:继电器无源点、0-20mA、总线输出
7.安装方式:壁装或吊装
8.最快响应时间:500ms
9.最大探测距离:30m条件:1100C㎡(33㎝×33㎝),高为5㎝的正庚烷火
10.保护角度:≤90°
11.重量:3kg
12.外壳:铸铝
13.电缆引入装置接口:标配:G3/4’’内螺纹
14.环境温度:-40~+80℃
15.相对湿度:≤95﹪RH(40+2℃)
16.执行标准:GB15631-2008GB12791-2006
17.保修期:一年

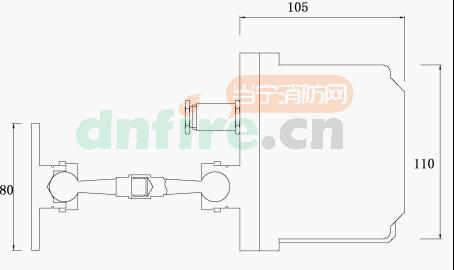

三、JTGB-UH-YC 102/IR2外形图尺寸

JTGB-UH-YC 102/IR2隔爆型双红外单紫外复合火焰探测器


四、JTGB-UH-YC 102/IR2防爆要点

  在进行探测器结构设计时充分考虑了当爆炸性混合物侵入其内部,因某种原因发生爆炸时,不致引起分析仪外部的爆炸性混合物爆炸的宗旨,从外壳强度和组成外壳各零部件的接合面间隙、长度以及限制外壳最高表面温度等关键条件着手,确保隔爆性能。
隔爆外壳精加工后,进行静压试验,试验压力为1.5MPa,历时10~12S,试验结果以不滴水为合格。
隔爆接合面参数符合GB3836.2-2000的要求;隔爆面是产品的重要防爆措施,使用及维修时应注意保护隔爆面,不得磕碰、划伤。
探测器正常运行时,其外壳最高表面温度不超过80℃。
探测器内最小电气间隙为6mm,带电部件与外壳之间最小爬电距离为10mm。
探测器的内外接地是确保其安全运行的重要措施,接地端子分别设在控制箱内外部,旁边有接地标志“”。
探测器隔爆接合面涂204-1防锈油。
探测器外壳的明显部位有“严禁带电开盖”字样的警告牌。
探测器安装于外力冲击冲击不到的场所。电缆引入装置接口,标配:G3/4’’内螺纹,务必匹配相应型号防爆挠性管,作为电缆的防爆穿线管,否则将降低探测器防爆与防护性能。




五、JTGB-UH-YC 102/IR2接线方式
所有信号线和电源线宜采用截面积大于1.0mm2的导线,并严格按规范要求进行布线,其中探测器外壳应良好接地。探测器接线定义见下表:

编号

接线标示

电 路 特 征

描    述

1

+24V

供电电源

2

GND

3

CANH

总线输出

4

CANL

5

无源点负端

故障输出

6

无源点正端

7

(绿)

无源点负端

接点输出

8

无源点正端

9

020mA 负端

电流输出

10

020mA正端

020mA电流输出定义

0 mA

设备故障状态

5mA(10%)

正常监视状态

15 mA (10%)

火警输出状态

  注:无源点输出和标准电流输出一般不同时使用,用户可以拆开探测器前盖后根据需要在端子上相应接出。一般是:棕(绿)线接0~20mA 负端,蓝线接0~20mA正端。



了解更多火焰探测器 价格热线:400-003-0119

商品属性
[型号] JTGB-UH-YC 102/IR2
[名称] 红紫外复合火焰探测器
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。

全部评价(10)

    5

    2013-01-18 01:40:08

    匿名用户

    介绍的好详细啊,谢谢!

    管理员:

    您好!感谢你对我们的支持,祝您购物愉快!

     匿名用户

    来自电脑端用户

    5

    2012-11-22 21:38:37

    匿名用户

    JTGB-UH-YC 102/IR2隔爆型双红外单紫外复合火焰探测器安装方式是?

     匿名用户

    来自电脑端用户

    5

    2012-11-12 18:17:51

    juyiting

    这个是什么材质的?

    管理员:

    外 壳 :铸铝。隔爆型的。

     juyiting

    来自电脑端用户

    5

    2012-11-03 02:06:04

    匿名用户

    JTGB-UH-YC 102/IR2隔爆型双红外单紫外复合火焰探测器适用在什么场合?

    管理员:

    本探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。例如:航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。

     匿名用户

    来自电脑端用户

    5

    2012-10-19 17:22:56

    匿名用户

    JTGB-UH-YC 102/IR2隔爆型双红外单紫外复合火焰探测器什么价位?

    管理员:

    价位可以和我们的销售人员联系哦,可以告知您具体价位和货期情况,祝你购物愉快!

     匿名用户

    来自电脑端用户

    5

    2012-09-20 16:44:45

    匿名用户

    JTGB-UH-YC 102/IR2隔爆型双红外单紫外复合火焰探测器这款探测器是2个红外一个紫外传感器吗?

    管理员:

    是的。

     匿名用户

    来自电脑端用户

    5

    2012-05-09 19:22:25

    qwer123

    为什么无源点输出和标准电流输出一般不同时使用呢?

    管理员:

    无源点输出输出的是一个结果,标准电流输出输出的是一个过程,标准电流信号可以转化成无源接点信号,而反之则不行,一般的厂家都是提供的一组信号,在订货的时候需要说明。

     qwer123

    来自电脑端用户

    5

    2012-04-07 00:33:52

    cq123

    JTGB-UH-YC 102/IR2的价格是不是忒贵了点!

     cq123

    来自电脑端用户

    5

    2012-04-06 19:50:36

    tangtang

    我是油漆厂的,是不是需要用这个呢?

     tangtang

    来自电脑端用户

    5

    2012-02-27 18:43:52

    king8fly

    不知道这种产品的报警原理是怎么样的?

    管理员:

    JTGB-UH-YC 102/IR2隔爆型红紫外复合火焰探测器(以下简称探测器)属于智能型火灾探测设备,它运用了先进的多红外传感技术(MIR)和复合探测技术,采用三通道火焰传感器设计,其中一个通道使用太阳光芒波段的紫外火焰传感器,另外两个通道使用了工作在不同波长的窄带红外传感器,一只传感器工作在特定火焰辐射中心频段上作为红外火焰监测主传感器,另一只传感器用于消除监测环境中非火焰信息对主红外火焰传感器的影响,并为主传感器提供可靠的检测基准。本探测器能够对日光、闪电、电焊、人工光源、环境(人等)、热辐射、电磁千扰、机械振动等干扰有很好的抑制,从而实现了对火焰信号的快速响应和准确识别。本探测器采用非接触式探测,灵敏度现场可调,提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。
    本控测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆然的场所。例如:航天工业、飞机库、飞机修理场、化学工业、公路隧道和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。

     king8fly
