一、HJ320型消火栓按钮概述

　　HJ320型消火栓按钮（以下简称HJ320）用于启动现场消防水泵，设有启动和回答指示灯，用于指示消防水泵的启动和反馈状态，以给操作人员信息反馈。

二、HJ320型消火栓按钮特点

　　用拔插式结构设计，安装简单方便；外表美观、大方。

　    采用我公司新一代总线技术，电子编码（地址范围0－255号）。

　　HJ320上的有机玻璃片在按下后可用专用工具复位，以重复使用。

三、HJ320型消火栓按钮结构特征与工作原理

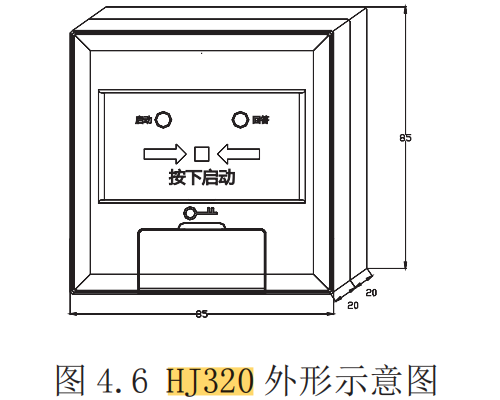

　　*HJ320的外形示意图如图4.6所示

　　*工作原理

　　HJ320采用按压启动触发方式，通过机械结构进行自锁，可减少人为误触发现象。HJ320内置高性能单片机，检测到按钮按下后，点亮启动确认灯，闭合常开输出节点，并向消防联动控制器传送启动信息。HJ320接收到消防联动控制器发送的消防水泵反馈信号后，点亮绿色回答指示灯。

四、HJ320型消火栓按钮技术参数

　　*工作电压：20－28V(DC)

　　*工作电流：监控电流≤0.45mA报警电流≤0.8mA

　　*接点容量：0.1A(24VDC)

　　*使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露

　　*外形尺寸：85mm×85mm×40mm（含底座）

　　*重量：100g(含底壳)

        *执行标准：GB 16806-2006

五、HJ320型消火栓按钮安装方法与布线方式

　　*安装前应首先检查外壳是否完好无损，标识是否齐全。

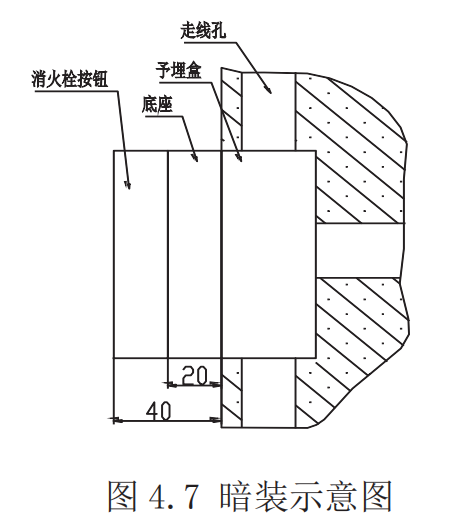

　　*安装时只需先将HJ320底座紧固后，从底座的进线孔中穿入电缆并接在相应端子上，然后将HJ320按正确方向垂直插入底座即可。安装示意图如图4.7、4.8所示。

　　HJ320端子示意图如图12所示。

　　端子说明：

　　3、4：两总线端子，接控制器回路线。

　　1、2：无源常开输出端子，启动后闭合。

　　*布线要求：L+、L-可选用截面积不小于1.5mm2的RVS双绞线五、模块及隔离器系列产品

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	HJ320
[名称]	消火栓按钮
[工作电压]	DC20-28V
[工作电流]	≤0.45mA
[环境温度]	-10℃～+50℃
[环境湿度]	≤95%，不结露
[尺寸]	85mm×85mm×40mm （含底座）
[重量]	100g(含底壳)
[触点容量]	0.1A (24VDC)
[执行标准]	GB 16806-2006
