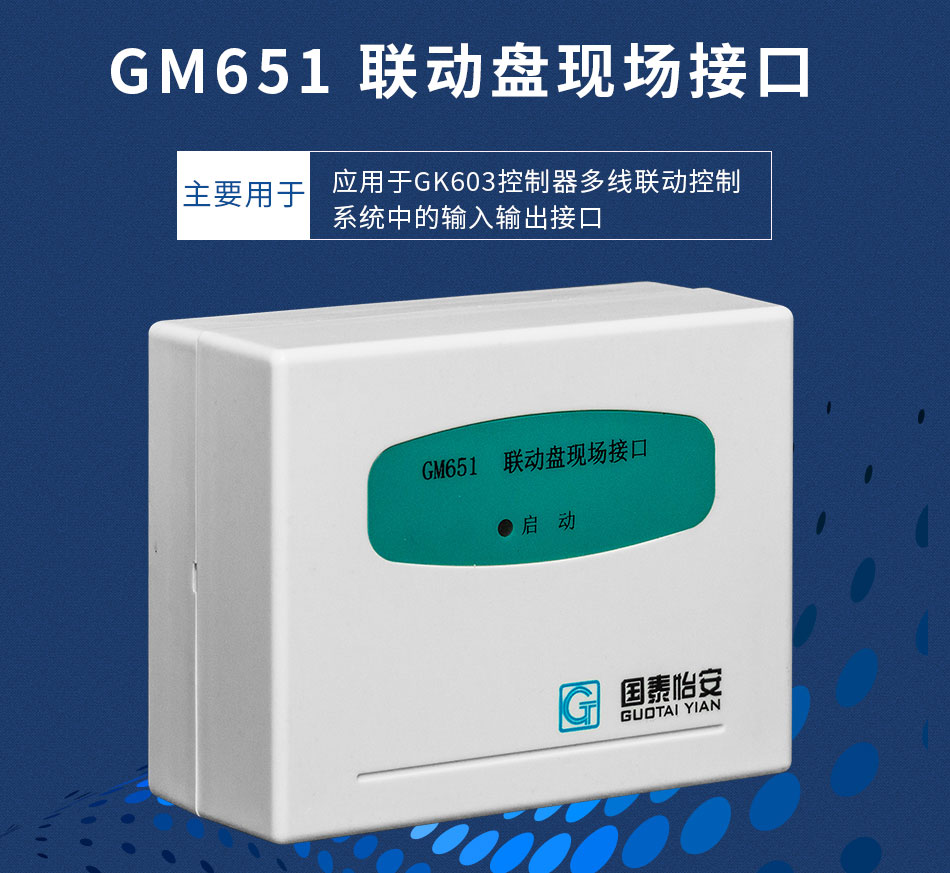

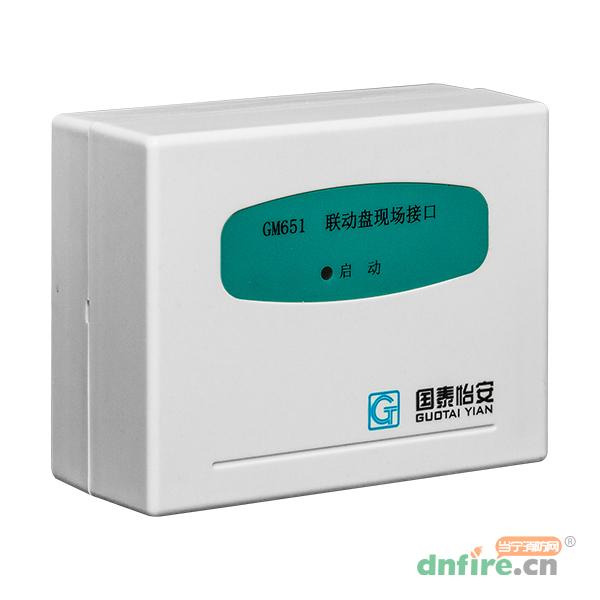

GM651联动盘现场接口
品       牌:
证       书:
价       格:
媒体价    ¥480.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 国泰怡安
进入品牌页
关注
类似产品
 JB-QBZL-GK603壁挂式火灾报警...
 JB-QGZL-GK603火灾报警控制器...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

GM651联动盘现场接口GM651联动盘现场接口GM651联动盘现场接口GM651联动盘现场接口

一、GM651联动盘现场接口概述

  各类接口卡系列GM651在消防联动控制系统中,存在许多采用多线控制的设备如消防泵、喷淋泵、风机等,这些设备的交流驱动装置中有的本身带自锁,需要外部采用脉冲控制信号,而有些本身不带自锁,需要外部采用电平控制信号;GM651通过线路板上设置,可实现输出电平控制信号或脉冲控制信号,用于满足多线联动控制设备的控制;在输出脉冲控制信号方式时,接收到GK641联动控制盘的启动信号后,动作指示灯亮,启动输出接点输出一个约2秒的输出脉冲,而后撤消;当接收到停止信号时,停止输出接点输出一个约2秒的输出脉冲,而后撤消

  GM651联动盘现场接口具有如下特点:

  1.应用于GK641联动控制盘所构成的多线联动控制系统中,作为GK641联动控制盘和现场联动设备的输入输出接口;

  2.无编码,其地址属于GK641联动控制盘;

  3.三线控制,接线部份简洁方便,轻松实现启停回答功能;

  4.二种输出控制方式可供选择,电平输出和脉冲输出,可方便配电平启动和脉冲启动的联动设备。

二、GM651联动盘现场接口用途及特点

  ●应用于GK603控制器多线联动控制系统中,作为GK603多线联动盘和现场联动设备的输入输出接口。

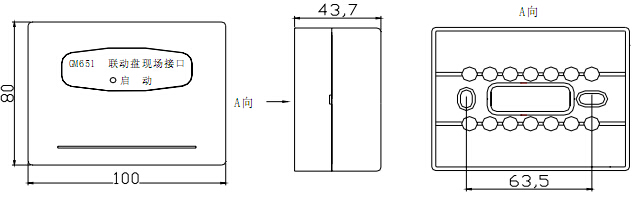

GM651联动盘现场接口外形结构示意图

GM651联动盘现场接口外形结构示意图

  ●无编码。

  ●三线控制,接线部份简洁方便,轻松实现启停回答功能。

  ●二种输出控制方式可供选择,电平输出和脉冲输出,可方便配电平启动和脉冲启动的联动设备。

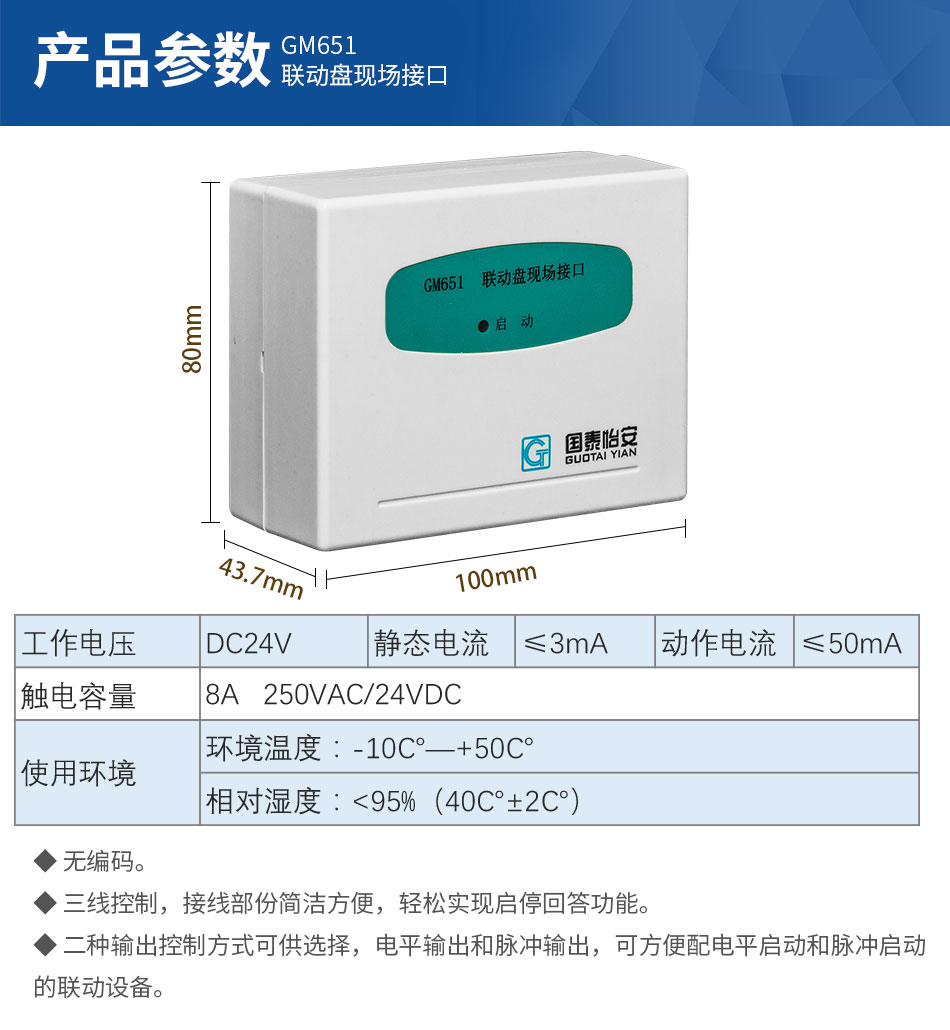

三、GM651联动盘现场接口主要技术指标

工作电压 DC24V 静态工作电流 ≤3mA
动作电流 ≤50mA 触点容量 8A   250VAC/24VDC
环境温度 -10℃~+50℃ 相对湿度 <95%RH(40℃±2℃)

四、GM651联动盘现场接口接线说明

短路片的功能设置图

短路片的功能设置图

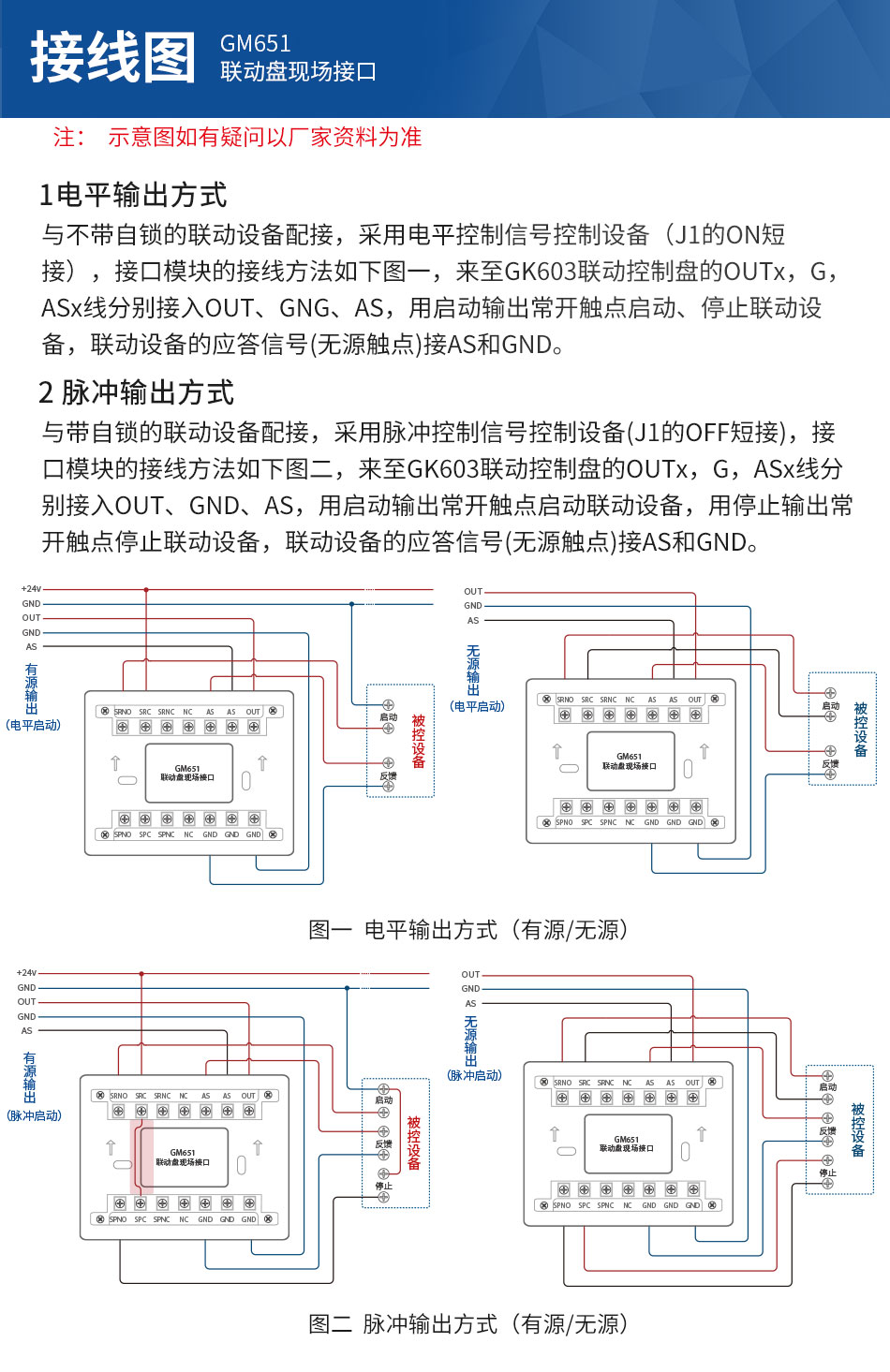

  1、将电路板中J1的短路片打到ON,则现场接口的输出方式为电平输出方式;打到OFF,则现场接口的输出方式为脉冲输出方式,缺省为脉冲输出方式。上图为短路片的功能设置图。

  2、与带自锁的联动设备配接,采用脉冲控制信号控制设备(J1的OFF短接),接口模块的接线方法如下图示例1,来至GK641联动控制盘的OUTx,G,ASx线分别接入OUT、GND、AS,用启动输出常开触点启动联动设备,用停止输出常开触点停止联动设备,联动设备的应答信号(无源触点)接AS和GND;

  3、与不带自锁的联动设备配接,采用电平控制信号控制设备(J1的ON短接),接口模块的接线方法如下图示例2,来至GK641联动控制盘的OUTx,G,ASx线分别接入OUT、GNG、AS,用启动输出常开触点启动、停止联动设备,联动设备的应答信号(无源触点)接AS和GND。

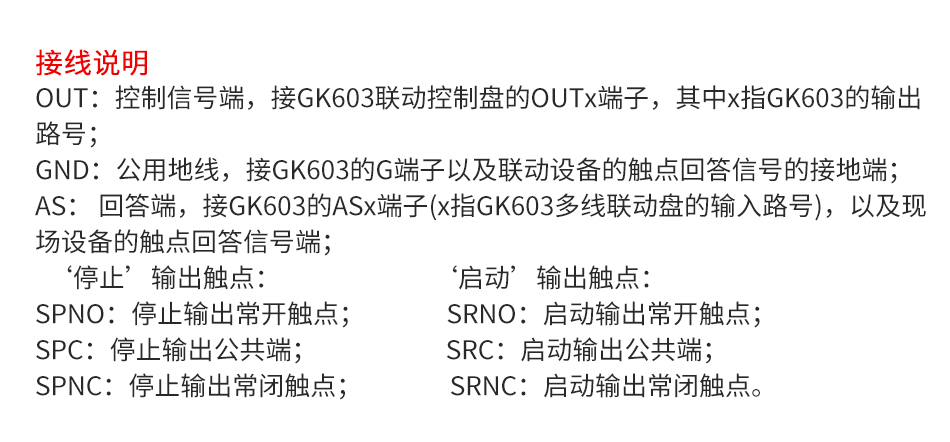

  图中各端子功能说明如下:

  OUT:控制信号端,接GK641联动控制盘的OUTx端子,其中x指GK641的输出路号;

  GND:公用地线,接GK641的G端子以及联动设备的触点回答信号的接地端;

  AS:回答端,接GK641的ASx端子(x指GK603多线联动盘的输入路号),以及现场设备的触点回答信号端;

  ‘停止’输出触点:‘启动’输出触点:

  SPNO:停止输出常开触点;SRNO:启动输出常开触点;

  SPC:停止输出公共端;SRC:启动输出公共端;

  SPNC:停止输出常闭触点;SRNC:启动输出常闭触点。

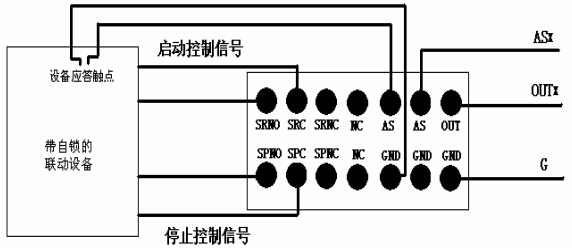

GM651脉冲控制接线法示例

GM651脉冲控制接线法示例1

GM651电平控制接线法

GM651电平控制接线法示例2

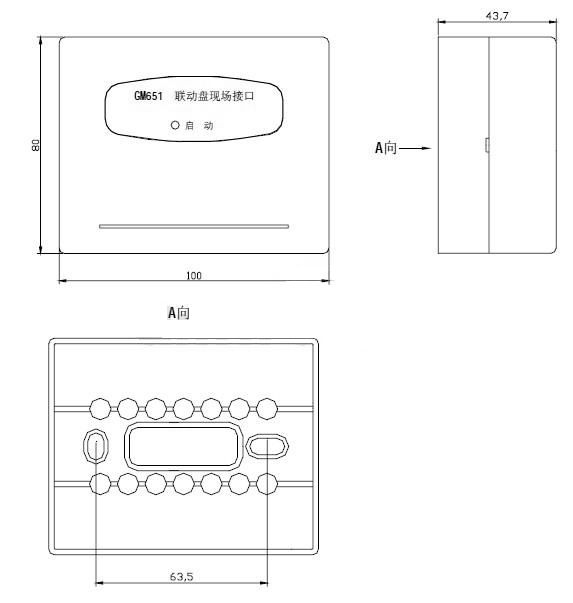

GM651联动盘现场接口外形结构示意图

GM651联动盘现场接口外形结构示意图

商品属性
[品牌] 国泰怡安
[型号] GM651
[名称] 联动盘现场接口
[接口卡类型] 火灾显示盘接口卡
[工作电压] DC24V
