一、TX3518多线控制盘概述:

TX3518多线控制盘实际是火灾报警控制器上直控单元的一个扩展,以下简称控制盘。控制盘通过RS485与火灾报警控制器进行通讯,RS485接收到控制器的通讯帧,解析数据,根据命令收集直控点状态、启动和停止直控点等等。
控制盘具有如下主要特点:
1) 内置微处理器;
2) RS485通讯方式,地址由拨码开关编码,最大可连接16个控制盘设备;
3) 直控点点数6--36任选扩展;
4) 操作简单,外观整洁,使用方便,高可靠性
控制盘它实现的基本功能如下:
1) 按键可直接控制直控点启/停操作,并以无源方式输出;
2) 电锁直接对直控点进行手动允许和禁止操作;
3) 直控点设有启动状态、反馈状态和故障状态指示,将状态信息传送至控制器;
4) 编辑控制器联动逻辑对每个直控点进行联动操作;

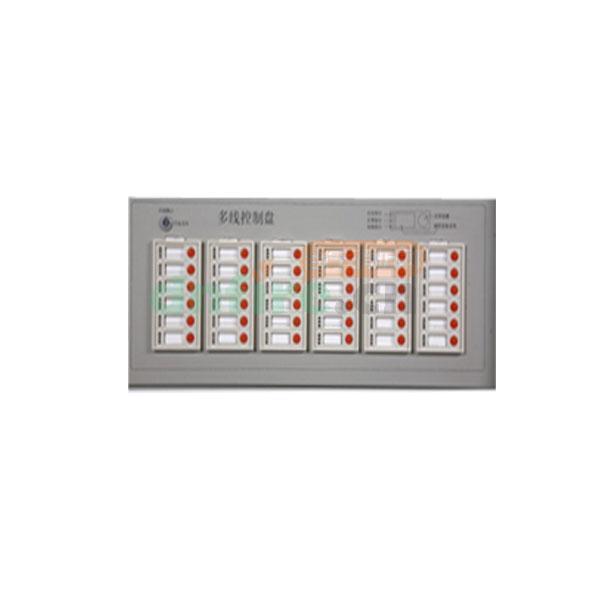

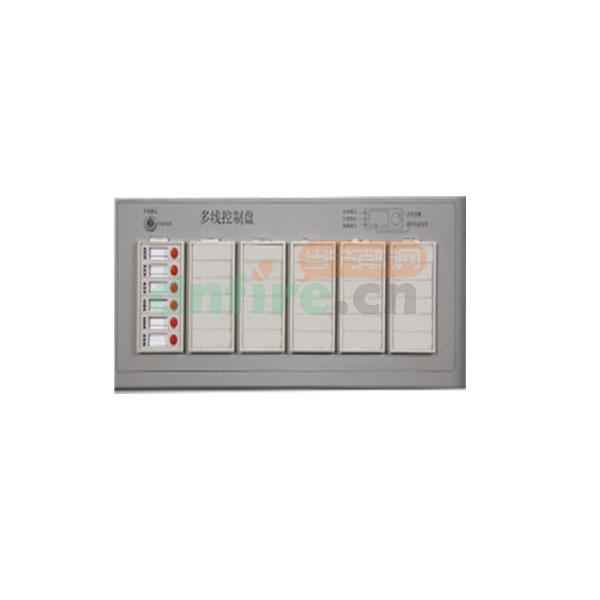

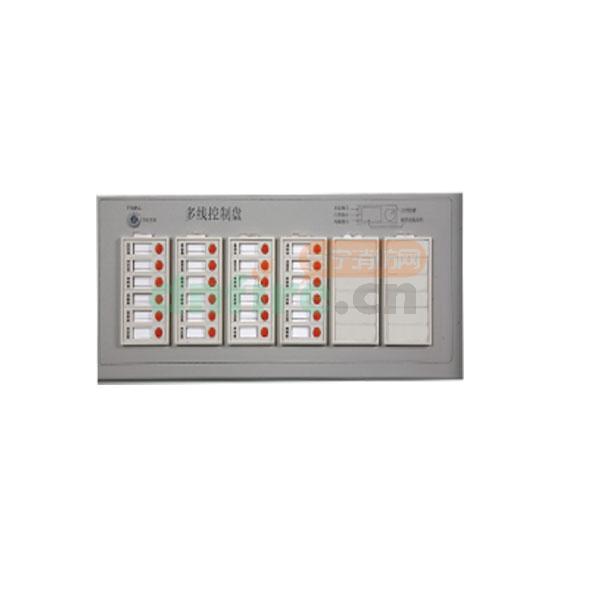

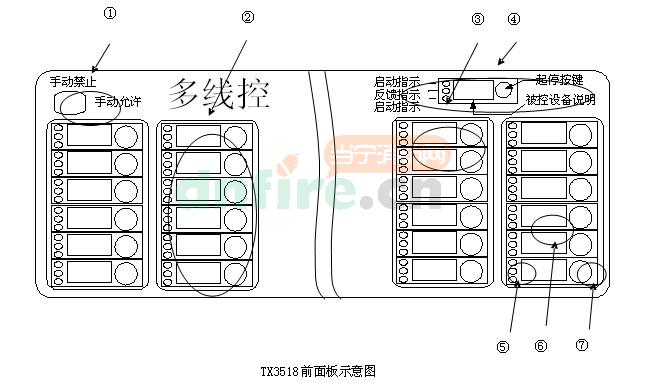

TX3518多线控制盘

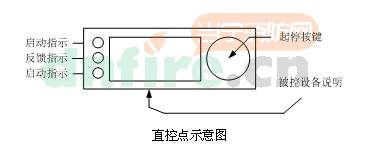

① 电锁
② 多线控制盘单元
③ 多线控制直控点
④ 多线控制直控点标识示意图
⑤ 状态指示灯
⑥ 多线控制直控点标识卡位置
⑦ 操作按键

TX3518多线控制盘

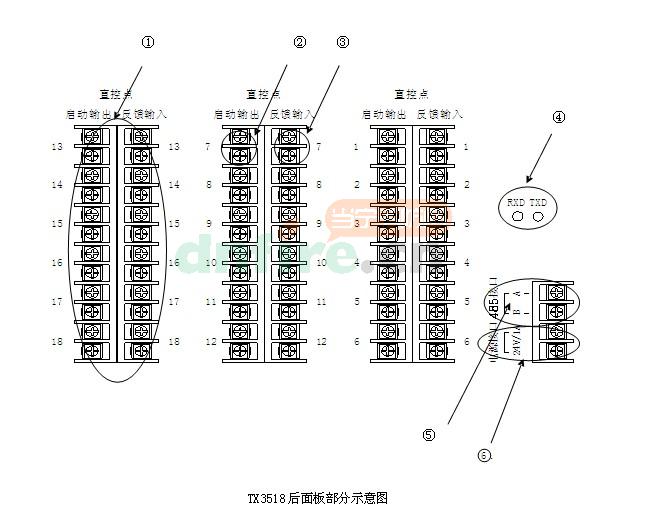

① 多线控制盘直控点输入输出单元端子
② 直控点启动输出
③ 直控点反馈输入
④ RS485通讯指示
⑤ RS485通讯A\B接口
⑥ 24V输入电源接口

二、TX3518多线控制盘技术参数:

1) 工作电压: 24V±10%;
2) 工作电流: ≤500mA;
3) 直控点数: 6~36路,可选;
4) 反馈直控点: 无源输入,反馈终端电阻范围为5K~15K;
5) 输出直控点: 无源输出,负载容量为2A /30VDC,阻抗≤100mΩ;
6) RS485通讯方式,9位,多机通讯方式,CRC校验;
7) 最大容量为 16个控制盘设备;
8) 使用环境:温度: -10℃~+50℃,相对湿度:≤95%,不凝露;
9) 监控线制:采用RVS-2X1.5mm2双绞线;
10) 外形尺寸(长×宽×高):480mm×177.5mm×253mm。

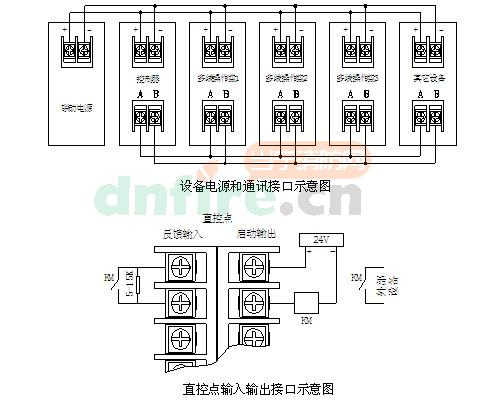

三、TX3518多线控制盘设备布线:

布线要求:
1) RS485线采用RVS双绞线,截面积≥1.0mm2;
2) 电源线采用截面积≥1.5mm2的阻燃线。
3) 导线应有颜色标识以防接错。

TX3518多线控制盘

设备电源电源线从机柜24V电源端子引出,接入电源接口中,连接电源时应注意电源正负极性,以及设备电源的标识,防止接反。
通讯接口采用双绞线连接方式,注意保证各个RS485设备为手拉手的拓扑连接方式。

四、TX3518多线控制盘使用方法:

1) 本机地址确定

TX3518多线控制盘

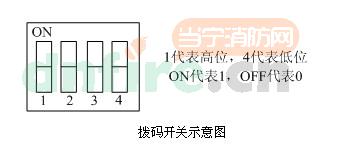

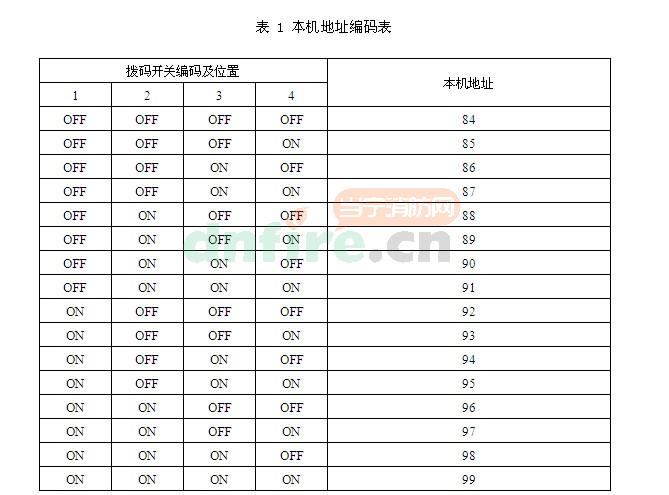

控制盘本机地址由通讯板SW拨码开关确定,编码规则如下:
l 1位置代表高位,4位置代表低位;
l ON位置代表1,OFF代表0;
l 设备本机地址 = 拨码开关编码值 + 84。

TX3518多线控制盘

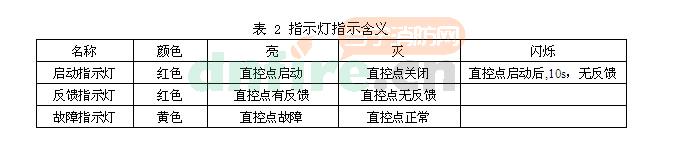

2) 指示灯

TX3518多线控制盘

TX3518多线控制盘

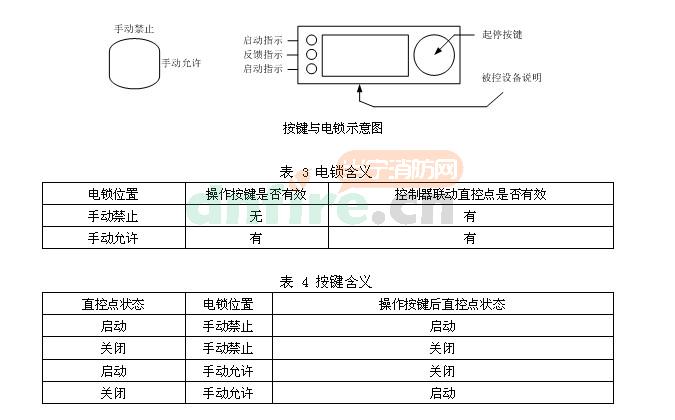

3) 按键与电锁


TX3518多线控制盘

4) 与控制器联动设置
请参考控制器相关章节,进行联动设置。

商品属性
[品牌] 泰和安
[型号] TX3518
[类型] 多线控制盘
[工作电源] 24V±10%,≤500mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,(40°C±2°C)
[尺寸] 480mm×177.5mm×253mm
[别名] TX3518多线操作盘
