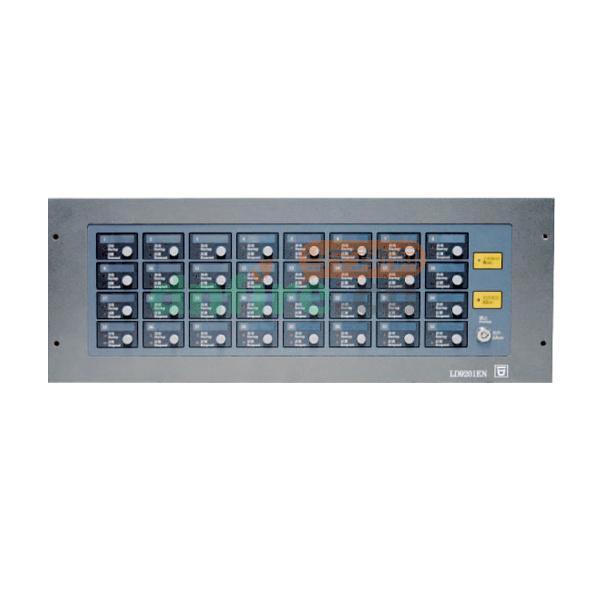

LD9201EN联动控制盘(多线制)
品       牌:
证       书:
价       格:
媒体价    ¥17000.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 利达消防
进入品牌页
关注
类似产品
 LD6807EC输出模块
 LD6801EC输出模块
 BJ2007火灾声光警报器

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

一、LD9201EN多线制联动控制盘产品描述:

  LD9201EN联动控制盘是依据GB16806-2006《消防联动控制系统》设计开发的,满足GB/T19001-2000《质量管理体系 要求》。通过CANBus与本公司生产的E/EN系列火灾报警控制器配套使用。该控制盘具有32路多线或总线控制功能,既可以作为总线盘间接控制现场设备,也可以作为多线盘直接控制现场设备。该盘还具备按键保护、现场信息上传、线路故障检测以及输出线过流保护等功能。

二、LD9201EN多线制联动控制盘功能:

  ★ 采用CANBus通讯方式。
★ 每台最多控制32路总线或多线输出设备。
★ 总线输出控制可通过配置多线输出板转为多线输出控制。
★ 具有键盘锁定功能,可以防止误操作。
★ 每路均具有启动和现场反馈指示功能。
★ 多线盘的每路都具有线路故障检测功能。
★ 多线盘的每一路都具有最大2A的驱动能力,并具备过流保护功能。

三、LD9201EN多线制联动控制盘主要技术指标:

主要技术指标
内容 技术参数
通讯方式 CANBus
最大控制路数 32路
电源电压 DC24V
输出电压 DC24V
最大输出电流 1A(单路)
空载功耗 ≦1.2W+8路输出板数量*1.2W
工作环境温度 0℃-45℃
工作环境相对湿度 ≦95%RH(40±2℃)
安装方式 入柜4U(需单配立柜或琴台)
最大外形尺寸 宽483mm×高178mm
重量 1.8kg±0.1kg

四、LD9201EN多线制联动控制盘布线要求:

  ★  机内端子配线:所有引入线均剥开1cm,挂锡后接入端子。
★  直拉线:宜选用截面积不小于1.5mm2阻燃铜芯电缆(ZR-KVV3×1.5mm2),耐压≥250V。
★ 线路压降应不大于3V否则要增大导线的线径。
★ 穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中,严禁与其它系统传输线路穿入同一管中。
★ 当未接入设备时,QD+和QD-之间要接入5.1KΩ的电阻,HD和QD-之间接入82KΩ电阻,当接入设备后QD+和QD-之间的5.1KΩ电阻应该去掉,在设备端的反馈线和QD-之间应接入82 KΩ电阻。

五、LD9201EN多线制联动控制盘特点:

  ★ LD9201EN可由三部分组成:32路总线控制盘,32路多线转换板,8路多线输出板。
★ 系统自检时所有的启动和反馈指示灯会闪,而不影响其输出功能,自检结束后能恢复自检前所显示的状态。
★ 当控制器软件复位后该盘也会随之复位。
★ 当键盘锁处于“禁止”状态时,将禁止所有的按键操作,但不影响控制器对每一回路的自动启动和停止,当键盘锁处于“允许”状态时,将允许各种按键操作;当键盘锁的状态发生变化  时,手动盘能将变化信息上传给控制器。
★ 需直启现场设备时,可根据用户需求灵活配置所需8路多线输出板的数量。8路多线输出板以8路为一组进行扩展,未接现场直启设备的控制点可通过控制器软件设置为总线输出方式。
★ 多线输出板既可以检测启动线之间的短路和断路故障,也可以检测反馈线的断路故障。

商品属性
[品牌] 利达华信
[型号] LD9201EN-32C
[工作电源] DC24V
[工作电流] DC24V
[环境温度] 0℃-45℃
[环境湿度] ≤95%,不结露
[尺寸] 宽483mm×高178mm
[控制点数] 8-32C
[别名] 联动控制盘
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(4)

    匿名用户评论等级: 5

    做多线盘使用的时候,除了直启喷淋泵,可以用压力开关的报警型号联动喷淋泵启动吗?

    管理员:

    多线一般是直接控制泵、风机类的消防设备。感谢您对 LD9201EN联动控制盘的关注。

    2016-07-04 18:10:29

    匿名用户评论等级: 5

    请问 利达的多线是3根吗

    管理员:

    关于LD9201EN联动控制盘的接线技术问题你可以联系我们的技术人员,电话400-928-6119.

    2016-05-18 17:02:07

    匿名用户评论等级: 5

    请问32点代表的是32个回路,还是32点?

    管理员:

    您好!是代表32个点的意思,感谢您对当宁消防网的关注与支持!

    2014-03-07 11:31:56

    蒲公英评论等级: 5

    LD9201EN-32C 联动控制盘这款产品的功能真不错啊!

    2012-03-26 17:38:31
