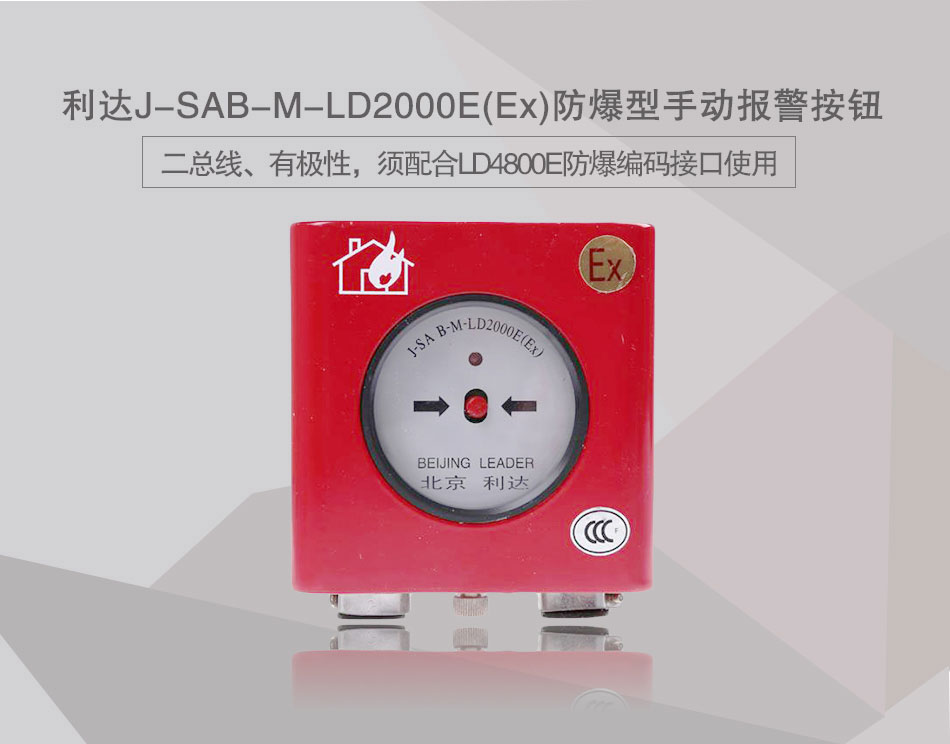

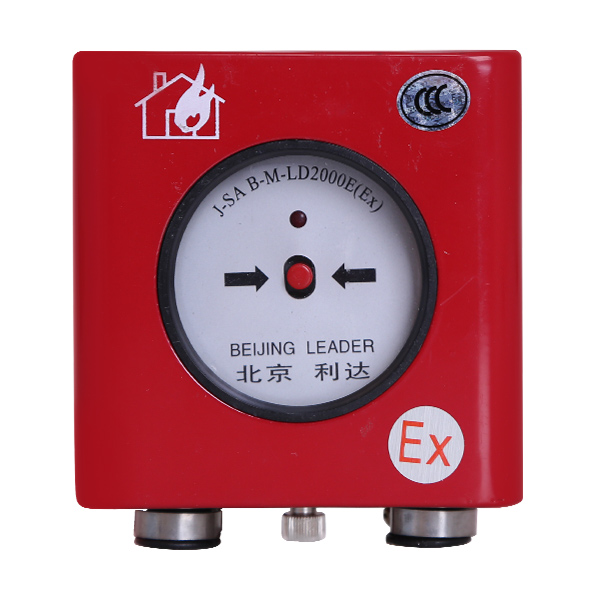

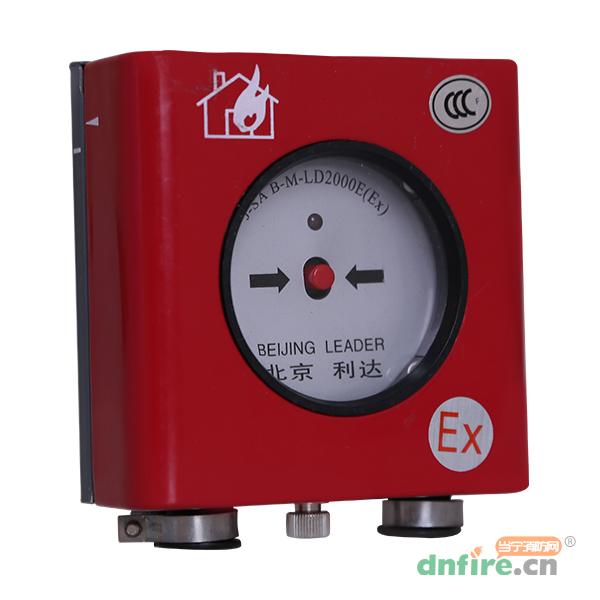

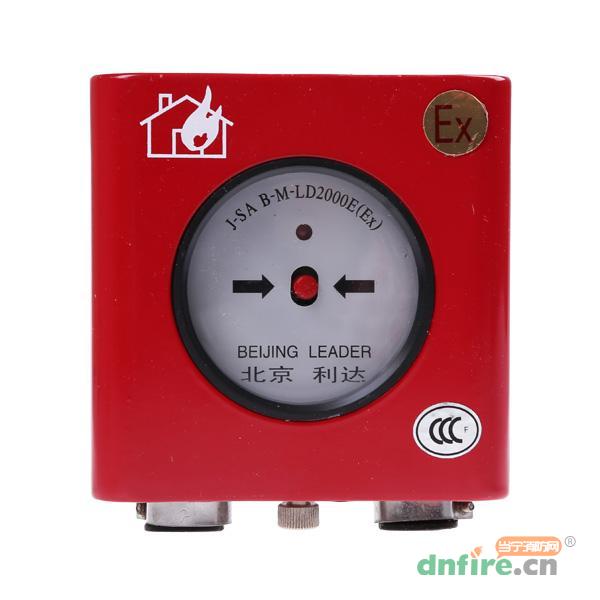

一、J-SAB-M-LD2000Ex防爆型手动报警按钮介绍：

　　J-SAB-M-LD2000Ex防爆型手动报警按钮采用特殊防爆技术。适用于石油、化工等行业，具有防爆要求的场所。可以通过LD4800E防爆编码接口与利达公司生产的LD128E系列火灾报警控制系统配合使用。满足GB3836.4-2000及国家防爆标准(本安型)i b Ⅱ CT6。

二、J-SAB-M-LD2000Ex防爆型手动报警按钮功能：

　　★二总线、有极性，须配合LD4800E防爆编码接口使用

　　★具有手动复位功能

　　★备有一组无源常开接点输出

　　★报警确认灯：红色

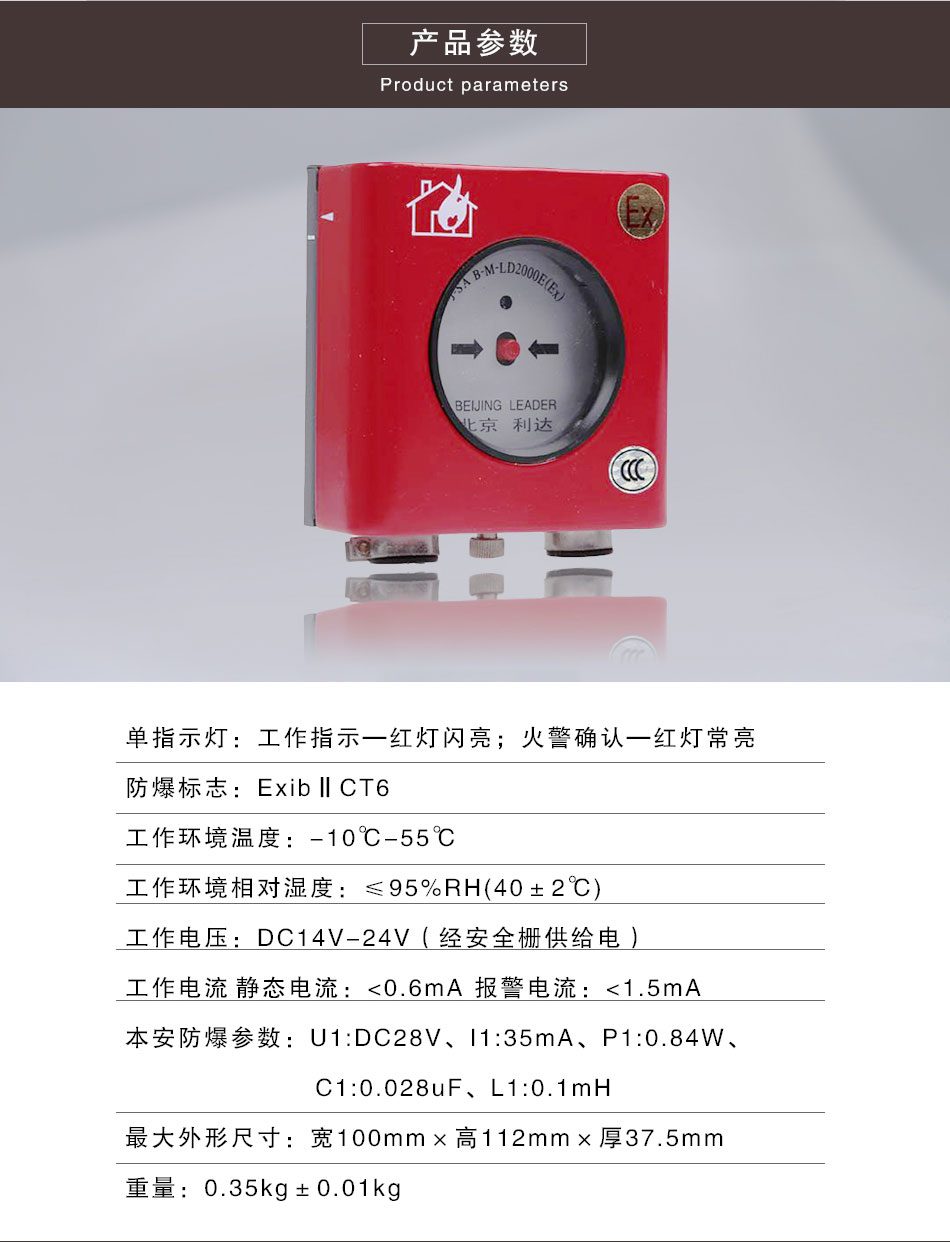

三、J-SAB-M-LD2000E(Ex)防爆型手动报警按钮主要技术指标：

内容	技术参数
单指示灯	工作指示——红灯闪亮  火警确认——红灯常亮
工作电压	DC14V-24V（经安全栅供给电）
工作电流	静态电流：<0.6mA 报警电流：<1.5mA
工作环境温度	-10℃-55℃
工作环境相对湿度	≦95%RH(40±2℃)
防爆标志	ExibⅡCT6
本安防爆参数	U1:DC28V、I1:35mA、P1:0.84W、C1:0.028uF、L1:0.1mH
最大外形尺寸	宽100mm×高112mm×厚37.5mm
重量	0.35kg±0.01kg

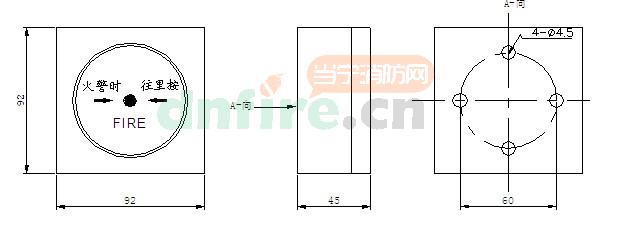

四、J-SAB-M-LD2000E(Ex)防爆手报结构与安装尺寸图：（底盘贴膜为银色）

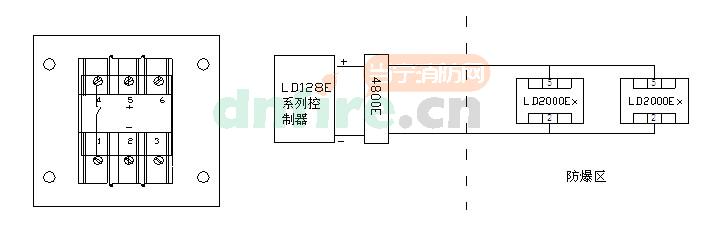

五、J-SAB-M-LD2000E(Ex)端子图与接线图示例：

六、J-SAB-M-LD2000E(Ex)防爆手报安装步骤：

　　★取底壳：LD2000Ex防爆手动报警按钮“底壳”和“按钮部分”两部分组成，从包装中取出后分开，取出底壳而将按钮部件暂时妥善保存于包装盒中。

　　★固定底座：将导线从底壳背面穿过圆孔，用合适的自攻螺钉把底座固定在墙面。

　　★接线：剪、剥导线后按上图接线图所示将各导线与相应端子正确连接。

　　★系统接线查验后，将“按钮部分”插到底座里，并按压使两部分扣紧合缝。

七、J-SAB-M-LD2000E(Ex)防爆型手动报警按钮布线要求：

　　★导线：探测器回路二总线宜选用截面积≥1.0mm2的双色双绞铜芯线,穿金属管或阻燃管敷设，也可采用控制电缆，

　　★如KVV—2×0.75。

　　★连接导线的长度应以总导线电阻＜70Ω为限，否则应增大导线的线径。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	利达华信
[型号]	J-SA B-M-LD2000Ex
[类型]	不含电话插孔
[工作电压]	DC 12～24V
[工作电流]	静态工作电流:0mA 报警电流＜5.5mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	92mm×92mm×45mm
[使用类别]	工业
[复位方式]	钥匙复位
[按片颜色]	黑色
[防爆类型]	隔爆型
[名称]	防爆手动火灾报警按钮
[重复使用]	可以
[别名]	J-SAB-M-LD2000E(Ex)防爆手报
[防爆标志]	ExibⅡCT6
[重量]	0.35±0.01kg
