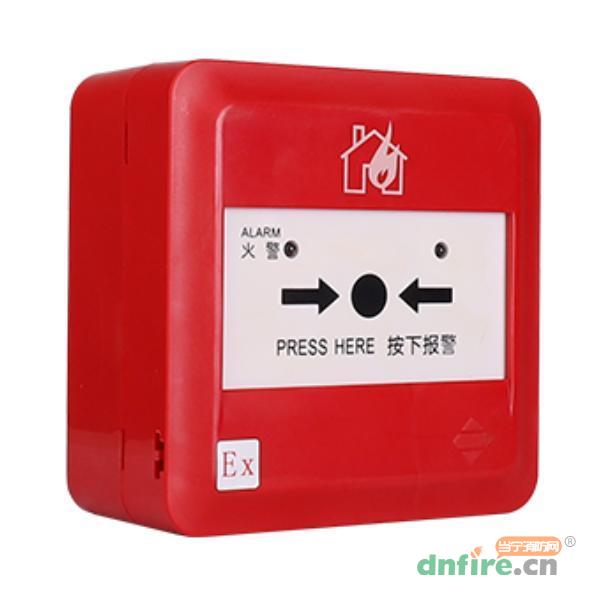

一、J-SAP-M-A62-Ex本安型防爆手动火灾报警按钮概述
J-SAP-M-A62-Ex本安型防爆手动火灾报警按钮（以下简称手报）主要配合智能二总线控制器使用。当人工确认发生火情后，按下此按钮，即可向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码地址及设备状态。正常运行时红色指示灯闪亮，火警时红色火警指示灯常亮。
该手报防爆类型为本质安全型，符合GB 3836.1-2021《爆炸性环境第1部分：设备通用要求》和GB 3836.4-2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定，适用于石油、化工行业等有防爆要求的1区及2区使用。该手报须与兼容的安全栅配套使用。手报内置微处理器，支持电子编码。
二、J-SAP-M-A62-Ex本安型防爆手动火灾报警按钮功能特点
◎防爆类型为本质安全型。
◎全电子编码，可通过编码器现场改写。
◎采用上、下盖结构设计，安装、调试、维护简单方便。
◎手报提供无源输出触点，可通过中间继电器直接控制外部设备。
◎手报上的按片在按下后可用专用工具复位，不会破碎，可重复使用。
◎无极性二总线连接，安装、维护方便。
◎手报具有唯一ID码，维护简单方便。
三、J-SAP-M-A62-Ex本安型防爆手动火灾报警按钮技术参数
| 型号 |
J-SAP-M-A62-Ex |
| 名称 |
手动火灾报警按钮 |
| 品牌 |
三江 |
| 执行标准 |
GB 19880-2005、GB/T 3836.1-2021、GB/T 3836.4-2021 |
| 防爆标志 |
Ex ib IIC T6 Gb |
| 适用爆炸环境 |
含有 II 类 A、B、C 级 T1~T6 组可燃气体或蒸汽与空气形成的爆炸性混合物的 1 区、2 区危险场所 |
| 防爆参数 |
Ui：28V，Ii：118mA，Pi：826mW，Ci：81.9pF，Li：0mH |
| 安全栅参数 |
Uo：28V，Io：118mA，Po：826mW，Co：0.05μF，Lo：3.5mH |
| 工作方式 |
无极性二总线 |
| 工作电流 |
监视状态＜300uA，启动状态＜1mA |
| 输出触点 |
容量 0.1A/30VDC，常开触点 |

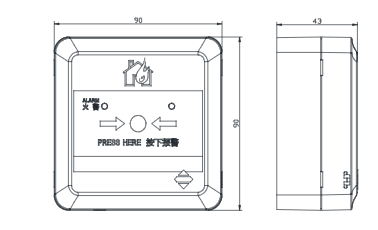

| 外型尺寸 |
90×90×43（mm）（带底座） |
| 编码方式 |
电子编码，编码地址 1～324 任选 |
| 重量 |
约 112g（带底座） |
| 启动零件 |
重复使用型塑料按片，启动后可用专用工具人工手动复位 |
| 启动方式 |
人工按下按片 |
| 使用环境温度 |
室内，-10℃～+55℃ |
| 相对湿度 |
≤95%(40℃±2℃无凝露) |
| 编码方式 |
通过编码器可现场编码，地址编码 1～324 任选 |
| 工作指示 |
红色火警指示灯，巡检时火警指示灯闪亮，报警时火警指示灯常亮
|
| 配接主机 |
火灾报警控制器 |

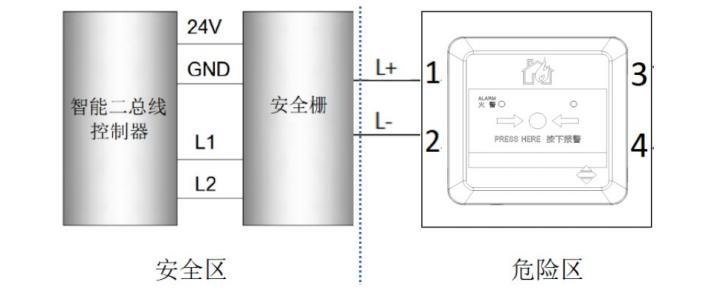

四、J-SAP-M-A62-Ex本安型防爆手动火灾报警按钮接线图

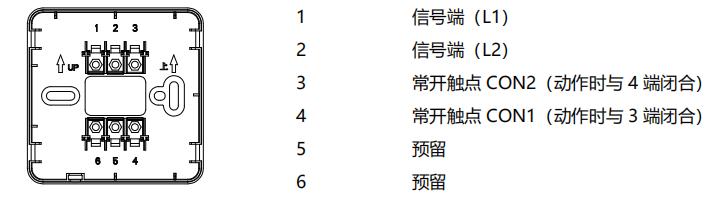

配套安装底座(DZ-A60-Ex)示意图
一般使用：控制器接安全栅在安全区，手报在危险区通过1、2端口接到安全栅。
扩展使用：可把手报3、4端口当作开关使用，最大可带0.1A/30VDC负载。
五、J-SAP-M-A62-Ex本安型防爆手动火灾报警按钮报警复位说明
报警：当人工确认有火警时，按下手报面板上的按片，手报报警，同时常开触点3端、4端闭合。手报报警后，火警指示灯将常亮。
恢复：将解锁钥匙从外壳复位孔插入（如下图），复位钥匙插到底部后拔出，按片恢复原状。复位火灾报警主机，手报恢复到正常监视工作状态。
