01 系统介绍

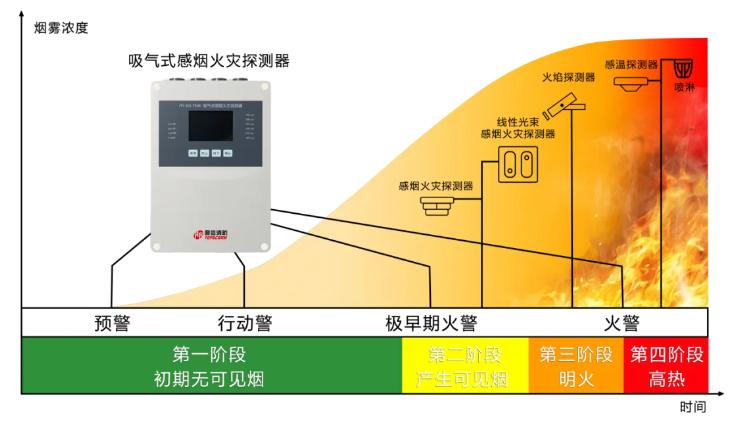

在常规的感烟火灾探测系统中,感烟火灾探测器必须是火灾已经发生,可见烟雾扩散到探测器部位,且达到一定浓度时才会报警,这是一种被动的感烟探测方式,当探测器报警时,火灾已经达到一定的规模。吸气式感烟火灾探测器也称为空气采样烟雾探测器、极早期烟雾探测器,属特种火灾探测器。
吸气式感烟火灾探测系统属于主动探测系统,主动抽吸空气或烟雾样品,送到灵敏度非常高的探测腔内进行分析,显示所保护区域的烟雾浓度,并提供预警、行动、火警1、火警2等报警状态。
02 专业术语
遮光率:(减光率)烟雾对光线的遮挡程度,计量单位为:%obs/m。
比如:遮光率20%(obs/m)就是说光线在前进1米距离后,因为烟雾粒子的遮挡而损耗了20%,剩余80%。烟雾浓度越低,遮挡的光线就会越少,减光率就会越低,因此,遮光率通常被用来表示烟雾浓度的大小。
响应阈值:指能使探测器动作的最小烟雾浓度。也就是能使探测器动作的最小遮光率(减光率)。吸气式感烟火灾探测器,按其响应阈值范围可分为高灵敏型、灵敏型及普通型。响应阈值越低,能探测到的烟雾浓度就越低,灵敏度就越高。
例如:某探测器动作的最小遮光率m≤0.8%(obs/m)[响应阈值m≤0.8%(obs/m)],可以定性为高灵敏型探测器。
03 探测器工作原理
探测器由吸气泵、烟雾探测腔、控制电路、显示电路等组成。
采样管网由PVC管(ABS管)或钢管组成,灵活铺设于被保护区域。
1.被吸气泵抽取的空气样品,经过过滤器除灰尘后,进入烟雾探测腔。
2.探测腔依靠广谱LED光源照射烟雾颗粒子,使光源发生散射。
3.散射光被光接收器捕捉,经过系统计算散射光强度,并转换成烟雾浓度。
4.烟雾浓度值及其报警等级由显示器显示。
5.探测器将信号传送给火灾报警控制中心或集中显示装置。
04 安装设计要求
采样管网安装说明:
1.采样管采用ABS/PVC阻燃型管道,外径DN25,内径DN21,壁厚2mm;
2.采样管可以拐弯,每个拐弯应在设备总体管长基础上减4-5米计算;
3.采样管拐弯,不允许使用直角弯头,采用月牙形圆弧弯管或两个45度弯头;(减小管路弯头对气流的影响)
4.如非必要,尽量不要采用分支管路;如采用分支管路设计,应进行分支管路处气流平衡测算。
5.采样管的固定:每1.5至2米,根据现场情况灵活应用固定措施,包含但不限于管卡、吊杆、拖架、钢丝绳等方式;固定措施应牢固而不坚固,需考虑采样管热胀冷缩效应;
6.探测器到第一个采样孔的最小距离1m,最大距离15米;
7.采样管与玻璃天花板之间保持20cm以上距离,不应紧贴天花板安装;
8.两采样孔之间的最小距离为0.3米;两采样孔之间的最大距离为15米;采样孔直径大小至少为2.0mm。
采样孔说明:
1.一般而言,采样孔的孔径大小为2mm~4mm,采样管路的末端必须配上管帽,管帽的开孔大小一般为5mm~7mm,采样孔径越大压降越大,反之则越小。因此若是采样管路较长时,孔径一般为2mm,以保证管路末端能有足够的抽气压力;在管路不是很长或是采样孔数量不多的情况下也可以使用孔径为3mm或4mm的采样孔;
2.制作采样孔时,应保证采样孔边缘光滑无毛刺,应在钻完采样孔后,采用空气吹扫管道内的碎屑和残渣,以防止异物进入探测器导致损坏;

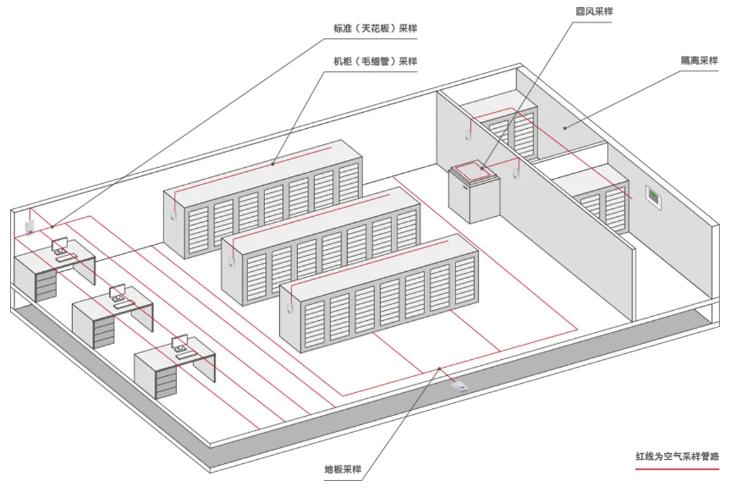

05 采样方式

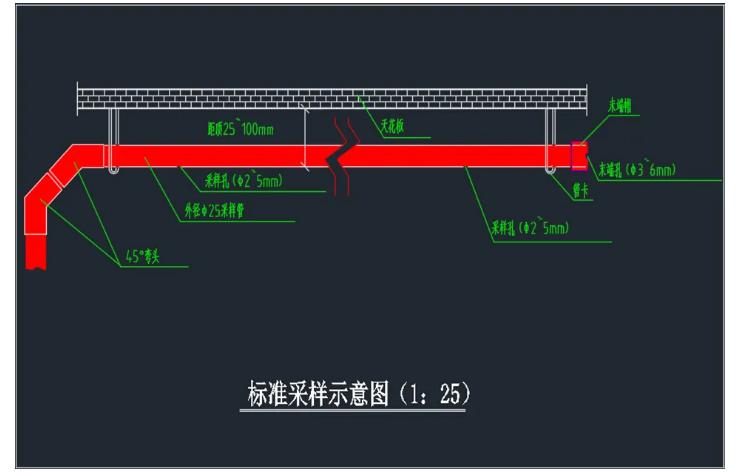

标准采样
空气采样管网可以根据现场实际情况灵活布设,通常情况下为了保持设计整体美观,管网可在天花板中隐蔽安装。

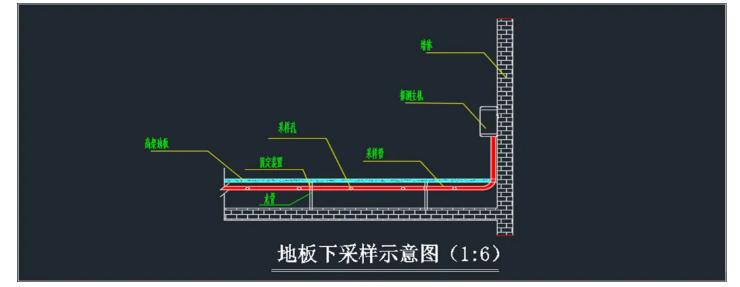

地板采样
在数据机房防静电地板内,布设了大量电线和数据线路,极易产生火灾隐患而无法监控,可以将采样管路布设在地板下方。

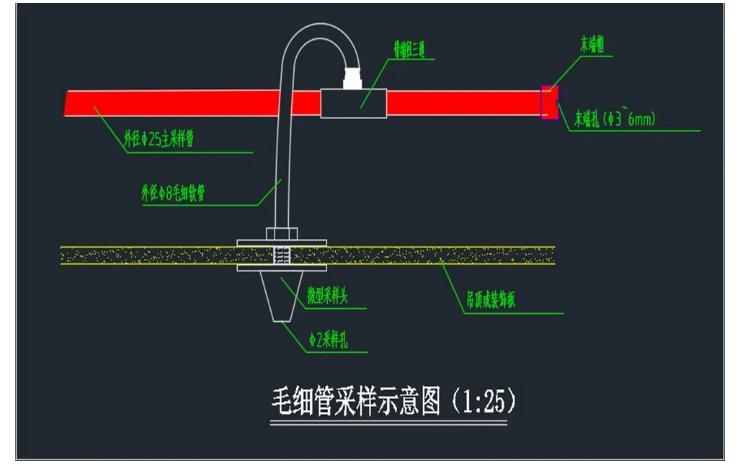

机柜采样
对于需要独立探测的机柜,可以在采样管上延伸出毛细采样管进行采样。
回风采样
针对大气流空调换风场所,可以在通风管道内或者空调回风口布设采样管,进行回风采样。
隔离采样
在易燃易爆有毒辐射以及井道隧道等人员不可进入场所,可以在其内部布设采样管道后,将主机安装在区域以外实现监控和维护。
06 应用场景
大空间仓库应用
高架仓库一般屋顶较高,结构复杂。火灾前期产生的烟雾会随着上升气流被迅速稀释,甚至出现分层现象;根据相关规范规定,已经不适合使用传统的烟雾探测器,而应该使用吸气式感烟火灾探测器。可通过灵活的分层布管和主动吸气方式,克服高大空间和结构复杂难题。同时,方便在地面进行维护,提高工作效能。
电气火灾防范应用
由于电气火灾的独特特点,探测器可安装在电气柜内,系统可在电气设备发生实质性燃烧前进行预警,实现了对火灾隐患的“极早期”预警和“零损失”处置,可从根本上降低电气火灾安全事故发生概率。
洁净空间应用
洁净室内气流速度高,传统感烟手段有很大的困难;洁净厂房设备昂贵,建造费用高,一旦失火,损失巨大。洁净厂房结构复杂,火灾不易发现;工艺流程重要,中断业务带来的损失极高。
具有高速气流的场所应用
如通信机房、计算机房、无尘室等任何通过空气调节作用而保持正压的场所。在这些场所中,烟雾通常被气流高度稀释,这给点型感烟探测技术的可靠探测带来了困难。而吸气式感烟火灾探测器由于采用主动的吸气式采样方式,并且系统通常具有很高的灵敏度,加之布管灵活,所以成功地解决了气流对于烟雾探测的影响。
低温场所应用
冷间为相对封闭场所,低温、潮湿、空间大,宜采用管路采样式吸气感烟火灾探测器。为避免和减少冷桥现象的发生,探测器应布置在冷间内。由于在低温、潮湿环境下,烟气在扩散时会较快速地冷却并沉降,为实现火灾初期快速准确探测报警的目的,除满足现行国家标准《火灾自动报警系统设计规范》GB50116的有关规定外,建议在冷间内部的垂直方向上,适当的安装高度处增设采样管网层。
