引言

　　气体灭火系统作为建筑消防的核心设施之一，其可靠性直接关系到人员生命和财产安全。然而在实际项目中，许多细节常因设计疏漏或施工部规范埋下隐患。本文聚焦探测器数量、外壳静电接地、电源盘配置、事故风机设置与控制、电线电缆选型、泄压口安装等6个典型问题，结合规范进行解析，助您查漏补缺！

一、探测器设置要求

　　●问题描述：部分项目仅考虑了感烟探测器的设置数量，感温探测器设置不足，导致保护区存在监控盲区。导致系统未能及时联动，延误灭火时机。

　　●规范要求

　　《火灾自动报警系统设计规范》GB50016-2013：

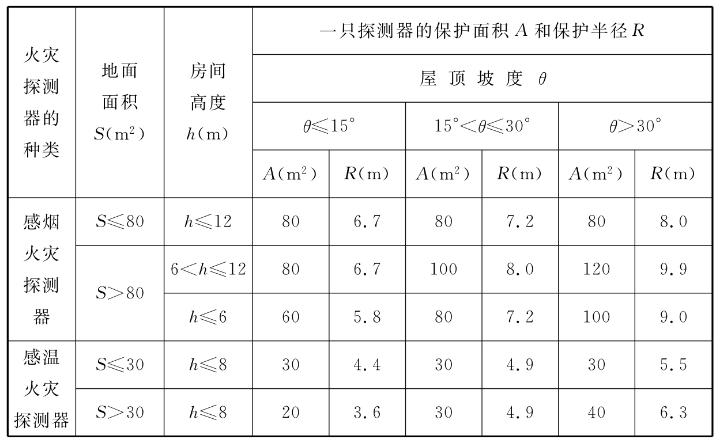

　　感烟火灾探测器和A1、A2、B型感温火灾探测器的保护面积和保护半径

　　一个探测器区域内所需的探测器数量，不应小于公式（6.2.2）的计算值：

　　式中：N——探测器数量（只），N应取整数；

　　S——该探测区域面积（㎡）；

　　K——修正系数，容纳人数超过10000人的公共场所宜取0.7～0.8；容纳人数为2000人～10000人的公共场所宜取0.8～0.9，容纳人数为500人～2000人的公共场所宜取0.9～1.0，其他场所可取1.0；

　　A——探测器的保护面积（㎡）。

　　例如，某数据中心建筑面积300㎡，房间高度4.5m，根据公式计算：

　　感烟探测器数量=300/60=5个；感温探测器数量=300/20=15个。

　　当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域应至少设置一只探测器。

　　●查验要求：根据探测区域面积、探测器的保护面积等，计算探测器的数量，对照设计文件进行现场查验。

二、金属外壳静电接地

　　●风险提示：变电、配电场所通常有大量的电气设备，电气流动频繁，金属管道和箱体在运行中可能会因为摩擦、感应等原因积累静电荷。如果没有良好的接地，这些静电荷无法有效释放，可能会对设备或人员安全构成威胁。

　　●规范要求

　　《气体灭火系统设计规范》GB50370-2005

　　6.0.6 经过有爆炸危险和变电、配电场所的管网，以及布设在以上场所的金属箱体，应设防静电接地。

　　●查验要求

　　看外观：检查金属外壳上是否有明确的接地标识，以及接地线是否完好无损。

　　测电阻：使用接地电阻测试仪测量金属外壳与大地的电阻值，从而判断接地是否良好。

三、电源盘设置要求

　　●风险提示：部分项目忽视了电磁阀启动时释放气体的电流要求，未单独设置电源盘，导致电磁阀无法正常动作，释放灭火剂。

　　●规范要求

　　《气体灭火系统设计规范》GB50370-2005

　　5.0.8 气体灭火系统的电源，应符合国家现行有关消防技术标准的规定；采用气动力源时，应保证系统操作和控制需要的压力和气量。

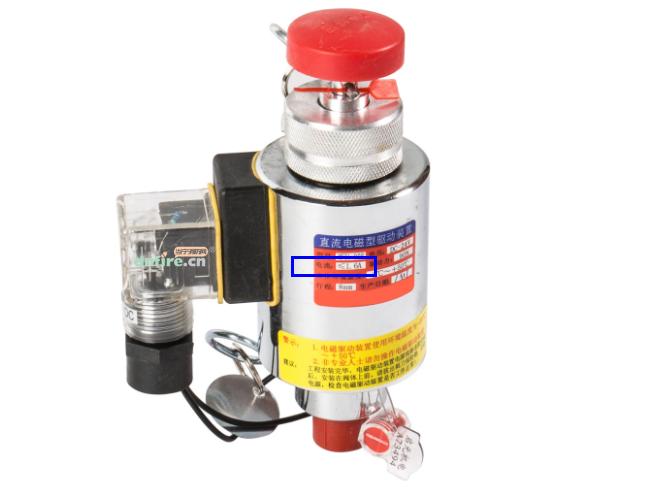

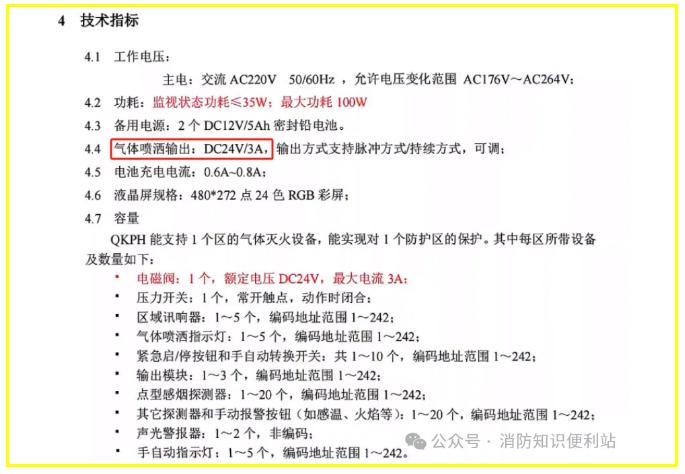

　　柜式气体灭火装置、干粉灭火装置，每个装置启动电流在1.5-1.6A左右，而气体灭火控制器的喷洒输出电流一般为3A，仅支持一个电动阀的正常动作。当控制器控制多个电磁阀启动，会造成启动电流不足，电磁阀无法正常动作。

　　●查验要求：对照电磁阀启动电流、数量与气体灭火控制器说明书，查验控制器的最大喷洒电流。如电磁阀的总启动电流大于控制器的最大喷洒电流，则需要增设电源盘。

四、事故风机

　　●规范要求

　　《民用建筑供暖通风与空气调节设计规范》GB50736-2012

　　6.3.9 事故通风应根据放散物的种类，设置相应的检测报警及控制系统。事故通风的手动控制装置应在室内外便于操作的地点分别设置。

　　《气体灭火系统设计规范》GB50370-2005

　　6.0.4 灭火或的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的下部并应直通室外。通信机房、电子计算机房等场所的通风换气次数应不少于每个小时5次。

　　●查验要求

　　看外观部件：查看电动防火阀、手动控制装置等组件是否齐全。

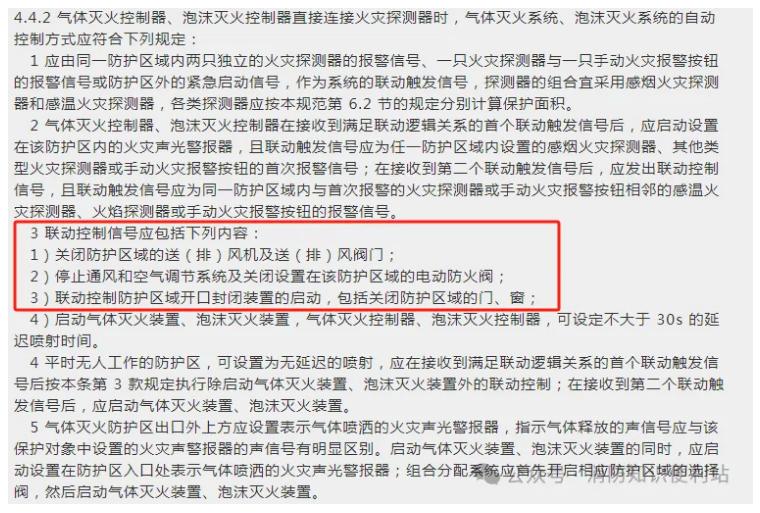

　　测联动逻辑：联动测试，事故风机是否联动关闭，电动防火阀是否自动关闭；手动测试复位装置是否有效。

　　查风口高度：排风口是否设置在防护区下部。

五、电线电缆

　　●常见问题：部分项目为节约成本，使用阻燃线缆代替耐火线缆，线径不符合设计要求，与强电共同敷设未进行分隔或未采用金属管进行保护等。

　　●规范要求

　　《火灾自动报警系统设计规范》GB50116-2013：

　　11.1.1 火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。采用交流220V/380V的供电和控制线路，应采用电压等级不低于交流450V/750V的铜芯绝缘导线或铜芯电缆。

　　11.2.2 火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。

　　11.2.3 线路暗敷设时，应采用金属管、可挠（金属）电气导管或B1级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm；线路明敷设时，应采用金属管、可挠（金属）电气导管或金属封闭线槽保护。矿物绝缘类不燃性电缆可直接明敷。

　　11.2.5 不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。

　　●查验要求

　　查看线缆表皮标识（如型号ZR-阻燃、NH-耐火；线径如4mm²、6mm²）、耐火层、线鼻子等，从而判断线缆的材质和线径，与设计文件对比是否一致。结合规范要求检查线路的敷设情况。

六、泄压口

　　●常见问题

　　设置气体灭火系统的防护区，未安装泄压口或安装高度错误；

　　泄压口安装方向错误或有障碍物遮挡无法完全开启；

　　泄压口面积不足；

　　防护区设有外墙，但泄压口未安装在外墙上。

　　●规范要求

　　《气体灭火系统设计规范》GB50370-2005

　　3.2.7 防护区应设置泄压口，七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上。

　　3.2.8 防护区设置的泄压口，宜设在外墙上。泄压口面积按相应气体灭火系统设计规定计算。防护区存在外墙的，就应该设在外墙上；防护区不存在外墙的，可考虑设在与走廊相隔的内墙上。

　　《二氧化碳灭火系统设计规范（2010版）》GB/T50193-1993

　　3.2.6 防护区应设置泄压口，并宜设在外墙上，其高度应大于防护区净高的2/3。当防护区设有防爆泄压孔时，可不单独设置泄压口。

　　《干粉灭火系统设计规范》GB50347-2004

　　3.2.5 防护区应设泄压口，并宜设在外墙上，其高度应大于防护区净高的2/3。

　　IG541混合气体灭火系统，规范中未明确泄压口安装高度。IG541灭火剂由氮气、氩气和二氧化碳按特定比例混合而成，密度略高于空气，约为空气比重的1.18倍。从安全角度考虑，建议泄压口底边也按高于防护区室内净高的2/3考虑。

　　《气体灭火系统及部件》GB25972-2010

　　试验空间的体积不应小于100m3，其长、宽不小于4m，高度3.5m～4m。试验空间若设泄压口，应设在3/4空间高度以上或顶部。

　　个人认为试验空间通常用于开展各种极端条件下的试验，可能会产生剧烈的压力变化。从避免设备损坏和人员安全方面考虑，故将泄压口设置在3/4空间高度以上或顶部，能在试验出现异常导致压力急剧升高时，使高压气体快速从上方排出。

　　●查验要求

　　泄压口应靠外墙设置且位于防护区净高的2/3以上；

　　泄压口前方1m范围内不应有障碍物（如管道、设备等）；

　　泄压口应朝向无人侧或室外；

　　用卷尺测量泄压口有效开口面积，核对是否≥设计值。
