国家标准图集《消防水泵机械应急启动控制》（以下简称图集）通过专家审查，预计年中将与读者见面。

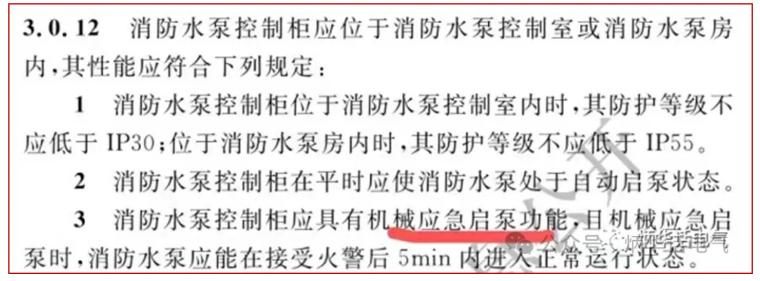

图集由中国建筑西南设计研究院有限公司和中国建筑标准设计研究院有限公司联合主编，适用于民用与通用工业建筑内AC220V/380V 50Hz系统中消防水泵机械应急启动的控制。《消防设施通用规范》GB 55036-2022第3.0.12条第3款规定，消防水泵控制柜应具有机械应急启泵功能，且机械应急启泵时，消防水泵应能在接受火警后5min内进人正常运行状态。一时间，没有合适的机械应急启动装置和没有标准做法而困扰着电气设计师。

图集依据《消防设施通用规范》GB 55036-2022、《建筑电气及智能化通用规范》GB55024-2022、《民用建筑电气设计标准》GB 51348-2019等标准、规范，参考《消防用固定泵安装标准》（Standard for the Installation of Stationary Pumps forrotection）NFPA 20-2022等国际、国外标准，共有消防水泵一用一备全压启动、一用一备星-三角降压启动、两用一备星-三角降压启动3大类12种常用的机械应急启动控制方案，机械应急启动装置分为机械驱动型和旁路开关型两种（名称可能有变化，以正式图集为准），两者在实际工程中均有应用，目前机械驱动型大有后来居上之趋势，得到业主的青睐。

　　机械驱动型：由应急操作手柄或操作杆手动机械闭合消防泵电动机主回路接触器，完成机械应急启动。

　　旁路开关型：在消防水泵电动机主回路之外，设置一套冗余的开关装置(图集推荐采用断路器)，由应急操作手柄或作杆手动机械闭合该开关装置，完成机械应急启动。

图集的发布、实施，有效地解决了困扰电气工程师的大难题，让GB 55036-2022第3.0.12条第3款的规定可以落地。期望图集早日与读者见面！

转载@炳华话电气 2024-03-23发布
