一、问题描述及原因分析

1．问题描述

1）补偿喷头处管径设置不符合规范要求；

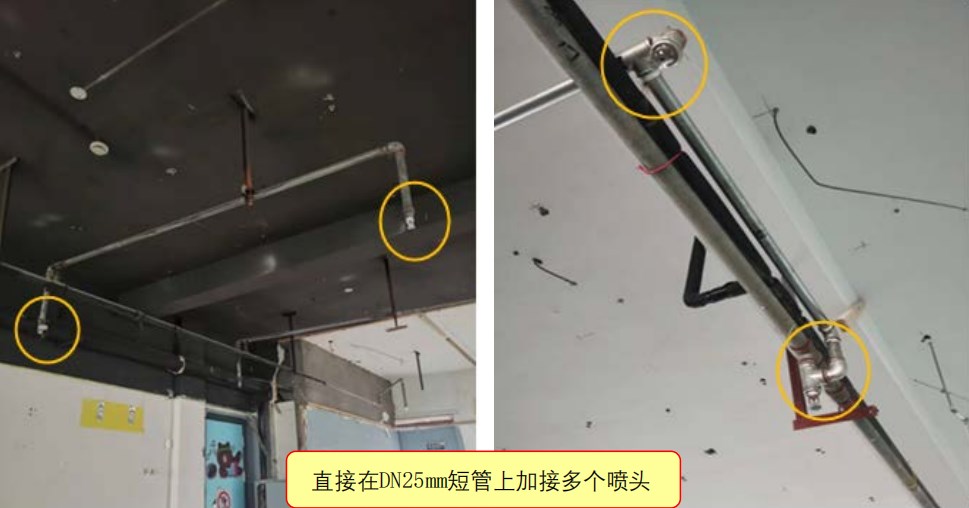

2）既有建筑改造时，利用吊顶内原喷淋管网安装喷头设施，直接在DN25mm短管上加接多个喷头。【图示1】

图示1

2．原因分析

1）施工单位为了按实结算，有时会超出规范要求配置喷头。而控制配水支管的长度及喷头数量，可以保证系统的可靠性和尽量均衡系统管道的水力性能，避免水头损失过大；

2）施工单位认为只要喷头安装在喷淋管网上即可，因此，在配水管上安装喷头数量超过规范要求，工程吊顶后则很难发现问题。

二、规范要求及正确做法

1．规范要求

☆《自动喷水灭火系统设计规范》(GB 50084-2017)第8.0.8条、第8.0.9条。【图示2】

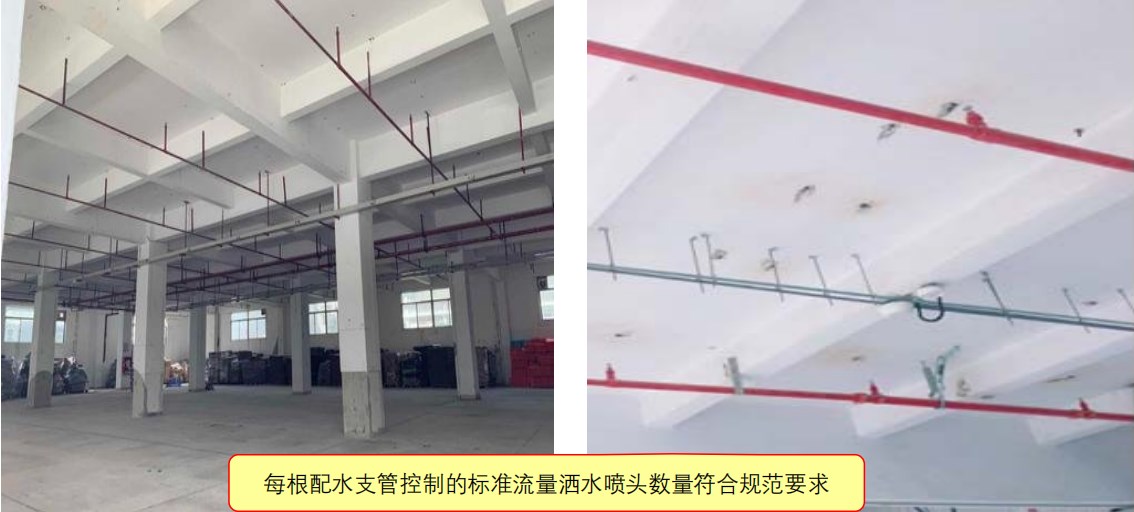

2．正确做法

图示2

三、应对措施及防治指南

1．配水管两侧每根配水支管控制的标准流量洒水喷头数量，轻危险级、中危险级场所不应超过8只，同时在吊顶上下设置喷头的配水支管，上下侧均不应超过8只。严重危险级及仓库危险级场所均不应超过6只；

2．轻危险级、中危险级场所中配水支管、配水管控制的标准流量洒水喷头数量，不宜超过《自动喷水灭火系统设计规范》(GB 50084-2017)表8.0.9的规定；

3．短立管及末端试水装置的连接管，其管径不应小于25mm。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动喷水灭火系统设计规范》(GB 50084-2017)

第8.0.8条 配水管两侧每根配水支管控制的标准流量洒水喷头数量，轻危险级、中危险级场所不应超过8只，同时在吊顶上下设置喷头的配水支管，上下侧均不应超过8只。严重危险级及仓库危险级场所均不应超过6只。

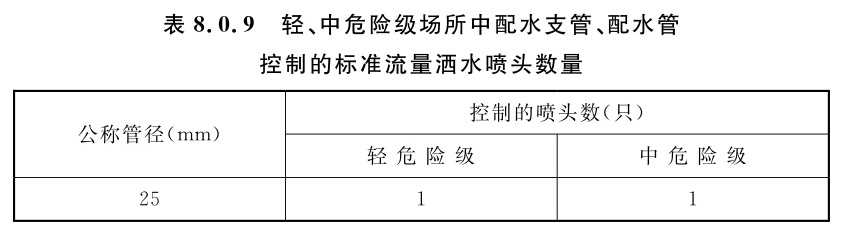

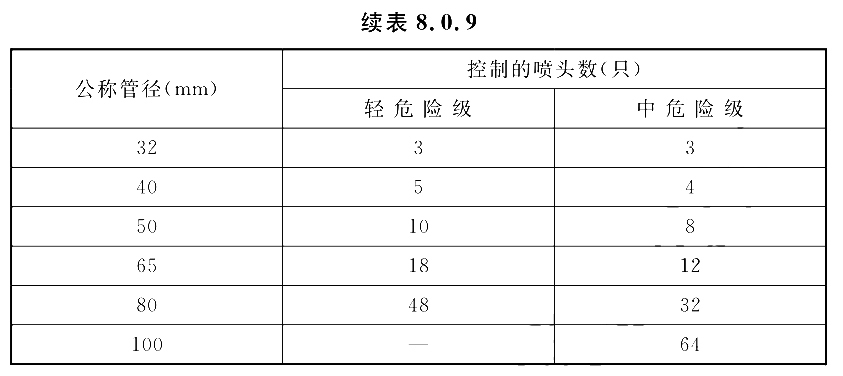

第8.0.9条 轻危险级、中危险级场所中配水支管、配水管控制的标准流量洒水喷头数量，不宜超过表8.0.9的规定。
