一、问题描述及原因分析

1．问题描述

1）产品选型前未按标准要求对量程进行复核计算，导致流量计最大量程不符合要求；

2）产品选型前未按标准要求对量程进行复核计算，导致压力表最大量程不符合要求；

3）流量计和压力表精度等级不符合要求；

4）压力测试装置安装在消防水泵出水口止回阀下游，不符合要求。【图示1】

错误做法

图示1

2．原因分析

1）设计图纸有误；

2）供货单位在产品选型前未按标准要求对量程进行复核计算；

3）流量计和压力表精度没能按规定进行效验；

4）技术人员没有做好图纸或技术交底工作，施工人员随意安装。

二、规范要求及正确做法

1．规范要求

☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第5.1.11条。【图示2】

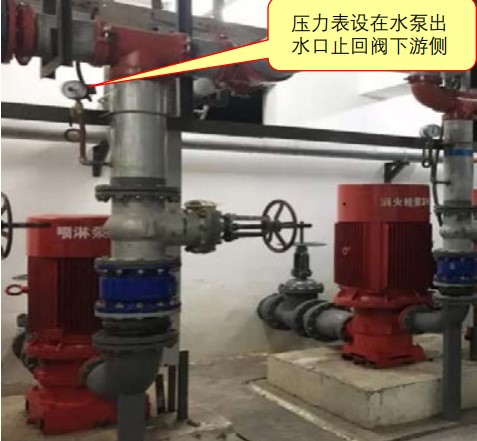

2．正确做法

图示2

三、应对措施及防治指南

1．设计单位应严格按照规范要求进行设计，确保图纸的准确性；

2．供货单位在产品选型前应按标准要求对量程进行复核计算；

3．供货单位应选择具有相应资质的检测机构对流量计和压力表精度进行效验；

4．技术人员应进行技术交底，要求安装人员按照图集19S204-1施工，并做好施工质量的自检；监理单位和建设单位要加强现场施工质量的监管。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》
