1.问题描述

　　1）施工中为避让其他专业设备和管线，随意调整气体灭火管网布置、走向、标高和喷头的安装位置，造成灭火剂喷放不均匀或喷放时间延长，影响灭火；

　　2）施工单位采购的气体灭火系统喷嘴型号与设计不符，未按设计要求安装指定规格代号的喷头，导致灭火剂喷放不均匀或喷放时间延长，影响灭火；

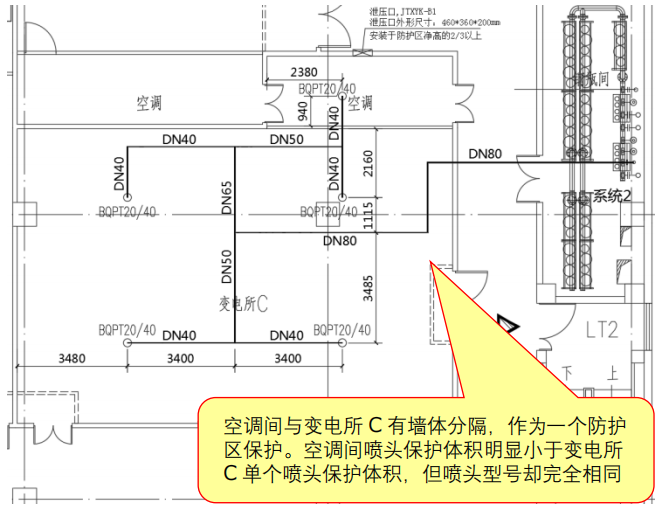

　　3）设备制造商经型式试验合格的喷头规格系列偏少，在深化设计和生产供货时，根据现有产品随意选型，造成喷头实际规格代号与理论计算结果出现较大偏差，造成灭火剂喷放不均匀或喷放时间延长，影响灭火；【图示1】

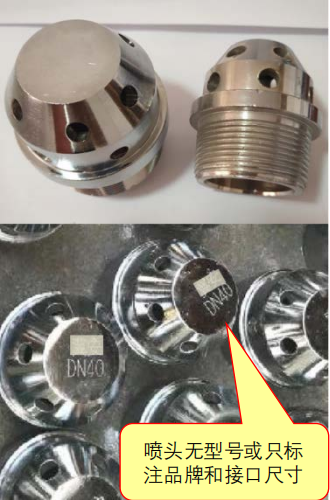

　　4）选用的气体喷头无规格型号或标注不规范。【图示2】

2.规范要求

　　《气体灭火系统设计规范》（GB 50370-2005）有关规定：

　　3.1.12喷头的保护高度和保护半径，应符合下列规定：

　　1最大保护高度不宜大于6.5m；

　　2最小保护高度不应小于0.3m；

　　3喷头安装高度小于1.5m时，保护半径不宜大于4.5m；

　　4喷头安装高度不小于1.5m时，保护半径不应大于7.5m。

　　3.1.12喷头宜贴近防护区顶面安装，距顶面的最大距离不宜大于0.5m。

　　3.3.18喷头的实际孔口面积，应经试验确定，喷头规格应符合本规范附录D的规定。

　　3.4.11喷头的实际孔口面积，应经试验确定，喷头规格应符合本规范附录D的规定。

　　4.1.7喷头应有型号、规格的永久性标识。设置在有粉尘、油雾等防护区的喷头，应有防护装置。【图示3】

　　4.1.8喷头的布置应满足喷放后气体灭火剂在防护区内均匀分布的要求。当保护对象属可燃液体时，喷头射流方向不应朝向液体表面。

3.应对措施

　　气体灭火系统喷头的选型和安装，对系统喷放时间和喷放浓度有着直接的影响，特别是内部存在多个隔间或设置吊顶、地板的保护区，隔断会阻碍灭火剂的流动，每一个空间需要靠计算所得的喷头压力和等效孔口面积来保证各自空间内部的喷放量、喷放压力和喷放时间，并在规定时间内建立起设计要求的灭火浓度。因此，气体灭火系统设计必须利用正规软件进行详细的压力计算，出具计算书，并根据设计计算数据，在施工图中明确系统管网布置和喷头规格代号。施工单位在设备采购或施工前，应仔细核对产品规格型号、实际管网布置和施工图的匹配性，若出比较明显的误差，应对系统进行深化设计计算，满足规范要求后方可施工。

4.图示说明

　　1）错误做法

图示1

图示2

　　2）正确做法

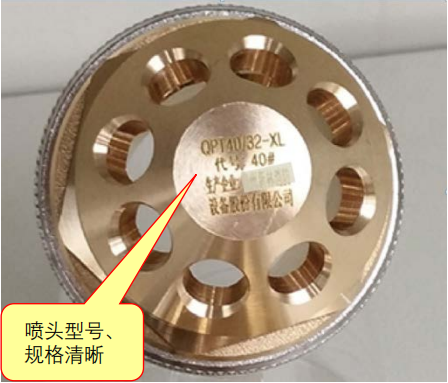

图示3

来源：南京市建设工程消防验收技术指南（试行）2021
