喷头挡水板如何设置才能符合要求

1.问题描述

  非特殊场所喷头设置挡水板作为集热罩使用,以掩盖喷头溅水盘与顶板距离过大的安装问题,不符合规范要求。【图示1】【图示2】

2.规范要求

  《自动喷水灭火系统设计规范》(GB 50084-2017)规定:

  7.1.10挡水板应为正方形或圆形金属板,其平面面积不宜小于0.12m2,周围弯边的下沿宜与洒水喷头的溅水盘平齐。除下列情况和相关规范另有规定外,其他场所或部位不应采用挡水板:

  1设置货架内置洒水喷头的仓库,当货架内置洒水喷头上方有孔洞、缝隙时,可在洒水喷头的上方设置挡水板;【图示3】

  2宽度大于本规范第7.2.3条规定的障碍物,增设的洒水喷头上方有孔洞、缝隙时,可在洒水喷头的上方设置挡水板。【图示4】

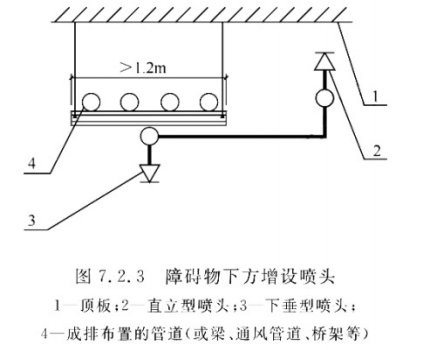

图示0

  《汽车库、修车库、停车场设计防火规范》(GB 50067-2014)规定:

  7.2.6设置在汽车库、修车库内的自动喷水灭火系统,其设计除应符合现行国家标准《自动喷水灭火系统设计规范》GB 50084的有关规定外,喷头布置还应符合下列规定:

  1应设置在汽车库停车位的上方或侧上方,对于机械式汽车库,尚应按停车的载车板分层布置,且应在喷头的上方设置集热板。【图示5】

3.图示说明

  1)错误做法

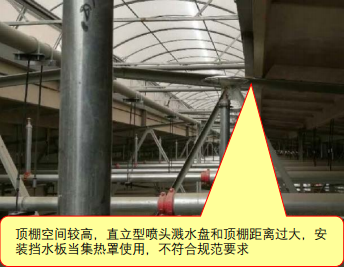

图示1

图示1

图示2

图示2

  2)正确做法

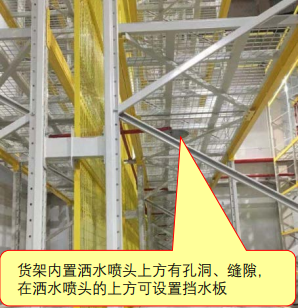

图示3

图示3

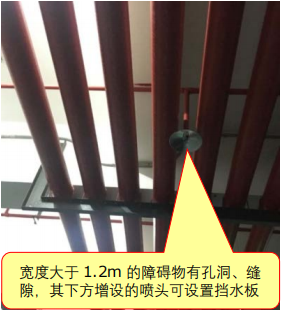

图示4

图示4

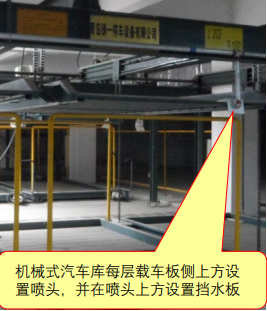

图示5

图示5

来源:南京市建设工程消防验收技术指南(试行)2021
