V6661消火栓按钮接线方法的不同方案

消防泵系统控制方式应根据国家标准GB 50116-2013版《火灾自动报警系统设计规范》、地方法律法规的要求,结合工程设计要求确定。

对于具有消防中控室,并安装了火灾报警及联动控制系统工程项目,推荐采用方案一的系统连接方式,即减少施工布线数量又能满足的要求。

除非工程设计要求所规定,已安装了火灾报警及联动控制系统的工程项目,不宜采用消火栓按钮直接启泵方式。

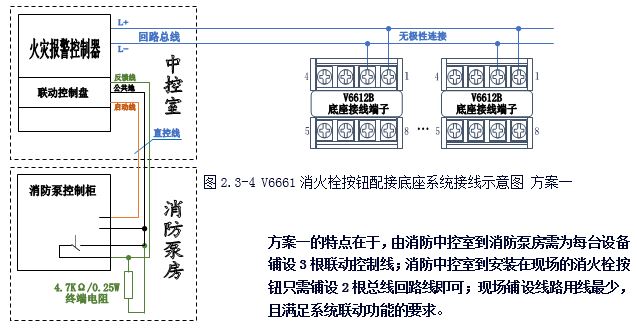

V6661消火栓按钮接线方法——方案一

V6661消火栓按钮接线方法——方案一

  ◇消火栓按钮按下发出启动消防泵请求,由火灾报警联动控制器上的联动控制盘以自动或手动方式,通过直控线中的启动线启动消防泵控制柜内的中间继电器,从而启动消防泵;

  ◇当消防泵启动后,消防泵控制柜内的中间继电器动作,反馈输出闭合,并通过直控线中的回答线反馈到联动控制盘及控制器,再由控制器通过回路总线向消火栓按钮发出点灯指令,从而消报按钮上的回答灯自动点亮。

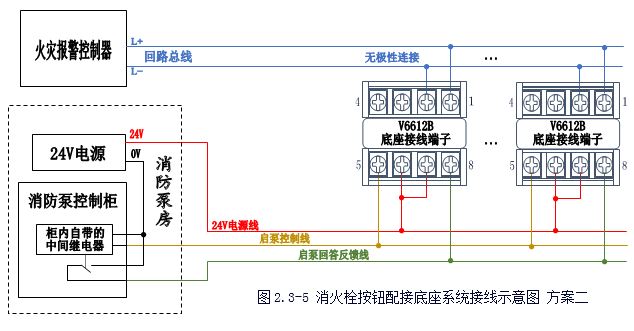

V6661消火栓按钮接线方法——方案二

V6661消火栓按钮接线方法——方案二

  ◇消火栓按钮按下后向火灾报警控制器发出报警信号,同时消火栓按钮上的无源输出端通过启泵控制线将24V电源施加在消防泵控制柜内的中间继电器上,实现直接启动消防泵操作。

  ◇当消防泵启动后,消防泵控制柜内的中间继电器动作,反馈输出闭合,并通过启泵回答反馈线将消火栓按钮上的回答灯点亮。

  此方案中,火灾报警控制器不具有直接控制消防泵的联动控制盘。一般应用于老旧建筑内消防系统改造的小规模的消防系统。

  该方案现场布线为5根,控制器到消火栓按钮敷设2根回路总线,消防泵房到消火栓按钮敷设24V线、启泵控制线和启泵回答反馈线共3根线。若消防泵系统所需的24V电源由控制器提供,则控制器到消防泵房还需敷设2根电源线。

V6661消火栓按钮接线方法——方案三

V6661消火栓按钮接线方法——方案三

  ◇消火栓按钮按下后向火灾报警控制器发出报警信号,同时消火栓按钮上的无源输出端通过启泵控制线将24V电源施加在消防泵控制柜内的中间继电器上,实现直接启动消防泵操作。

  ◇当消防泵启动后,消防泵控制柜内的中间继电器动作,使其启泵状态无源触点闭合,并通过输入模块将启泵状态反馈到控制器,再由控制器通过回路总线向消火栓按钮发出点灯指令,从而消火栓按钮上的回答灯点亮。

  此方案中,火灾报警控制器不具有直接控制消防泵的联动控制盘。一般应用于老旧建筑内消防系统改造的小规模的消防系统。较之于方案二,现场布线减少1根,共需敷设4根即可。即:控制器到消火栓按钮敷设2根回路总线,消防泵房到消火栓按钮敷设24V电源线和启泵控制线共2根线。但需要增加一个输入模块。若消防泵系统所需的24V电源由控制器提供,则控制器到消防泵房还需再敷设2根电源线。

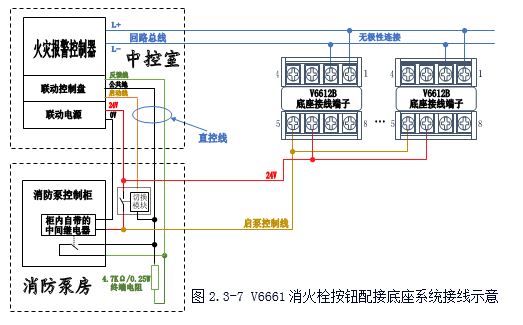

V6661消火栓按钮接线方法——方案四

V6661消火栓按钮接线方法——方案四

  ◇消火栓按钮按下发出启动消防泵请求,由火灾报警联动控制器上的联动控制盘以自动或手动方式,通过直控线中的启动线启动消防泵控制柜内的中间继电器,以实现中控室内直接启动消防泵;

  ◇同时,消火栓按钮上的无源输出端通过启泵控制线将24V电源施加在消防泵控制柜内的中间继电器上,实现消火栓按钮直接启动消防泵操作。

  ◇当消防泵启动后,消防泵控制柜内的中间继电器动作,反馈输出闭合,并通过直控线中的回答线反馈到联动控制盘及控制器,再由控制器通过回路总线向消火栓按钮发出点灯指令,从而消报按钮上的回答灯自动点亮。

  方案四中,由控制器和消防泵房到安装在现场的消火栓按钮各敷设2根导线,共4根信号线。其中,回路总线2根、启泵控制线2根。由消防中控室的手动控制盘到泵房需为每台消防泵敷设3根控制线。若消防泵系统所需的24V电源由控制器提供,则控制器到消防泵房还需再敷设2根电源线。

  由于来自现场和中控室的两个启泵控制信号的性质不同,不能直接并联使用。所以两个启泵控制信号必须使用切换模块或外加中间继电器进行隔离处理。

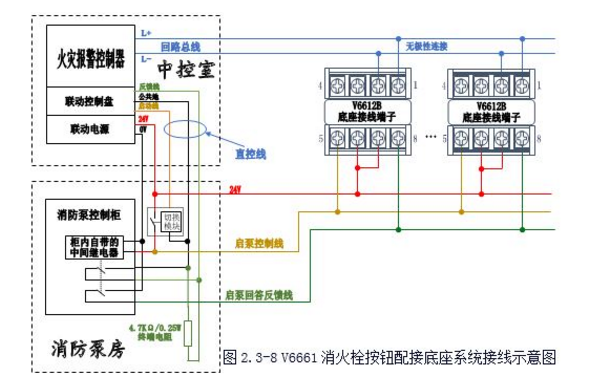

V6661消火栓按钮接线方法——方案五

V6661消火栓按钮接线方法——方案五

  ◇消火栓按钮按下发出启动消防泵请求,由火灾报警联动控制器上的联动控制盘以自动或手动方式,通过直控线中的启动线启动消防泵控制柜内的中间继电器,以实现中控室内直接启动消防泵;

  ◇同时,消火栓按钮上的无源输出端通过启泵控制线将24V电源施加在消防泵控制柜内的中间继电器上,实现消火栓按钮直接启动消防泵操作。

  ◇当消防泵启动后,消防泵控制柜内的中间继电器动作,其中一组反馈输出闭合,并通过直控线中的回答线反馈到联动控制盘及控制器显示消防泵启泵状态。

  ◇消防泵控制柜内的中间继电器的另一组反馈输出闭合,并通过启泵回答反馈线将消火栓按钮上的回答灯点亮。

  方案五中(见图),中控室的控制器和消防泵房到消火栓按钮共需敷设5根导线,其中,回路总线2根、启泵控制线及回答反馈线3根;中控室的控制器到消防泵控制柜还需敷设3根直控线,若启动消防泵所需的24V电源由控制器提供,则中控室到消防泵房需再敷设2根电源线。

  由于来自现场和中控室的两个启泵控制信号的性质不同,不能直接并联使用。所以两个启泵控制信号必须使用切换模块或外加中间继电器进行隔离处理。
