我们来了解下关于消防建筑前中期涉及到的图纸方面的知识，并初步了解下图纸辨识及统计方法。

看图

一份工程图纸包含很多张，系统种类繁多，包含了消防，暖通，照明，监控等系统。许多消防图纸一般包含在弱电里面，需要统计人员查找出来，也有一些会直接找到。消防报警的系统含有：火灾报警系统，气体灭火系统，气体灭火装置，防火门监控系统，可燃气体探测报警系统，电气火灾监控系统，消防电源监控系统，集中电源集中控制型应急照明和疏散系统等。一套完整的消防专业图纸应包含设计消防系统图、消防平面图，材料明细表等部分。

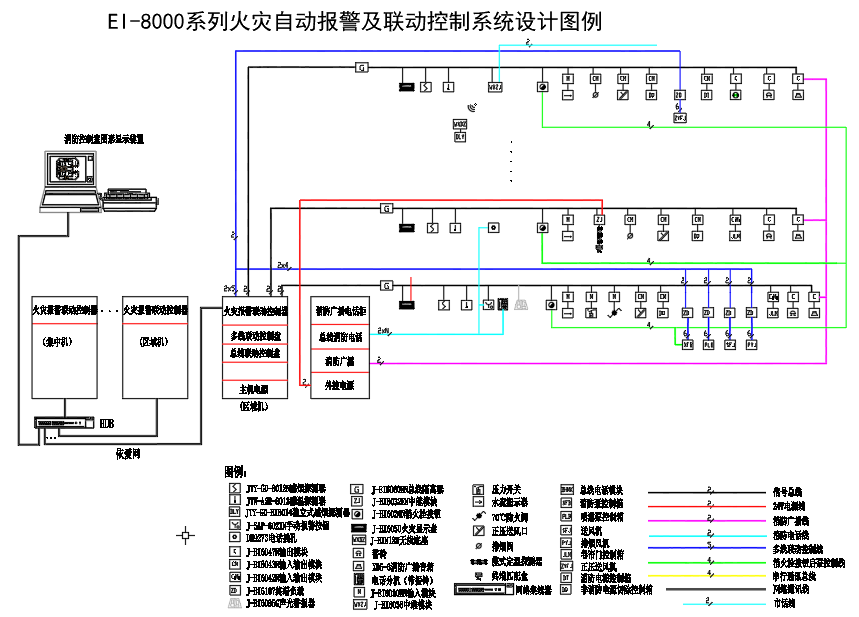

消防报警系统图：从系统图中可以直观的了解到项目中含有哪些消防报警系统，如何去布线，每个系统包含哪些部件种类及数量，方便统计人员快速计算部件量做配置报价等作用。

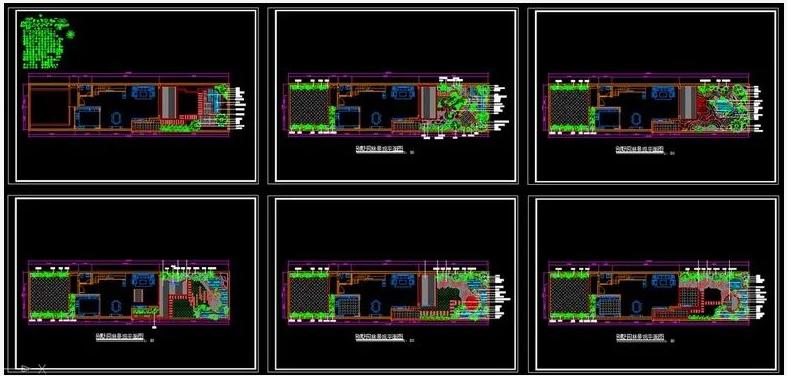

消防报警平面图：施工人员作为部件施工安装的依据，调试人员依据部件在平面图的位置指导现场进行故障排查，常用于统计部件数量及数量核对，制作报警点位图和CRT底图等作用。

常用软件

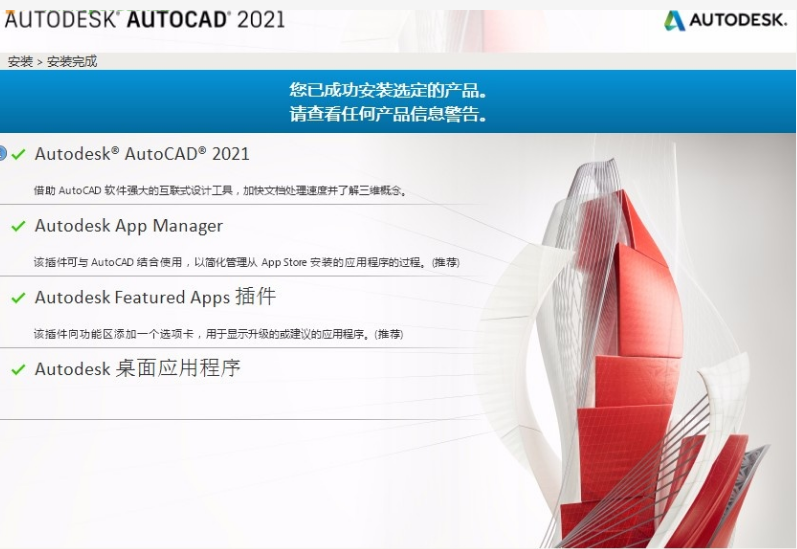

图纸设计中常用的软件是AutoCAD，是主流的CAD软件中的一种，其他的还有PROE(creo)、solidwordS、UG、CATIA等设计软件。考虑到软件使用的专业性，这里就不进行赘述，有兴趣的同学也可以网上搜集教程进行自行学习。

火灾自动报警系统统计方法

　01 部件类型

　　烟感，温感，烟温复合探测器，手报，消火栓，声光，显示盘，输入模块，输入输出模块，输出（广播）模块，中继模块，总线隔离器，端子（接线）箱，模块箱，电话分机，音箱。

　02 图纸统计步骤

　　快速浏览设计说明—查找火灾报警部分图纸—统计火灾报警系统图—统计火灾报警平面图—两者数量对比—核查后以多的为准。

　03 注意事项

　　对于图纸上出现的可优化地方，先进行沟通同意后进行优化处理。

　　结合系统图统计出多线设备数量，结合输入输出模块数量预估出多线盘数量。

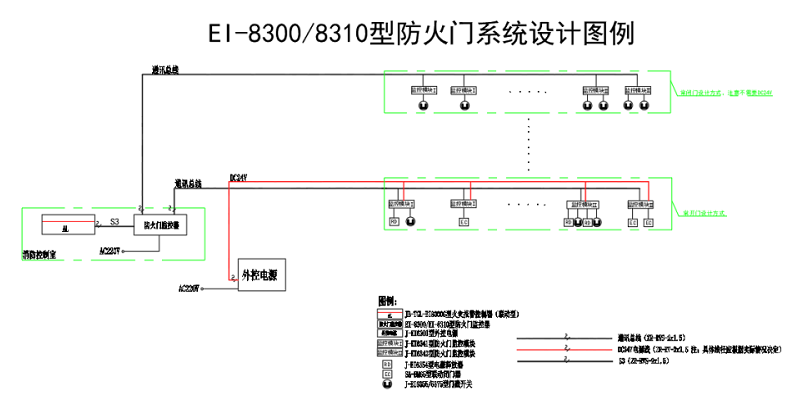

防火门图纸统计方法

　01 部件类型

　　防火门监控模块，门磁开关，联动闭门器，电磁门吸（很少用到）

　02 图纸统计步骤

　　查看材料表—查看系统图—查看平面图—统计常开门/常闭门数量—统计出防火门模块，门磁开关，联动闭门器数量。

　03 注意事项

　　在统计防火门系统时注意防火门是常闭门还是常开门（门磁开关监控的为常闭门，联动闭门器控制的为常开门），是单扇门还是双扇门（在平面图上可区别）。

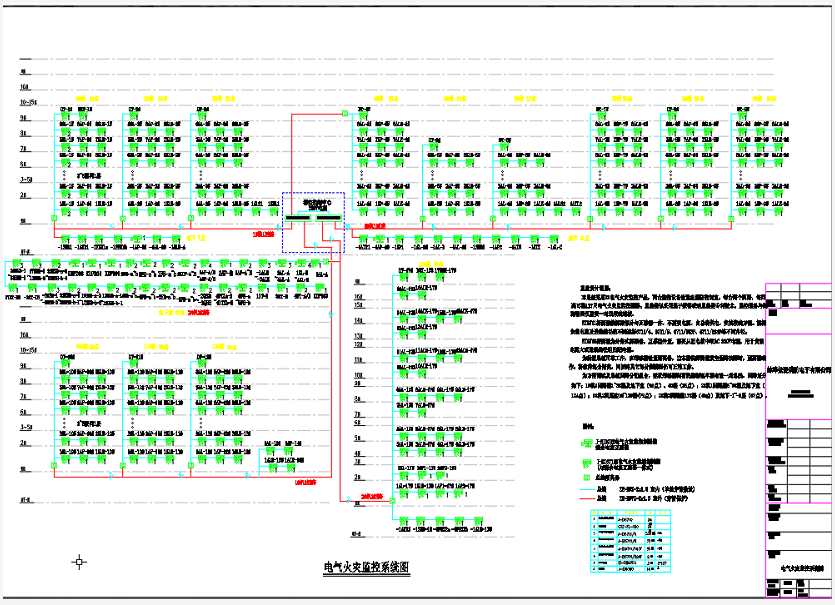

电气火灾图纸统计方法

　01 部件类型

　　剩余电流式探测器，测温式探测器，组合式探测器。

　02 图纸统计步骤

　　查看材料表—查看系统图—查看配电箱图—统计剩余电流探测器/测温探测器数量。

　03 注意事项

　　1.剩余电流互感器与探测器的组合分为分体式与一体式，通常一配一的为一体式，一配多（互感器）的为分体式；

　　2.在统计电气火灾监控系统时注意监控的配电箱线路电流大小，电流大小决定了探测器（互感器）的尺寸最后能否适合安装。

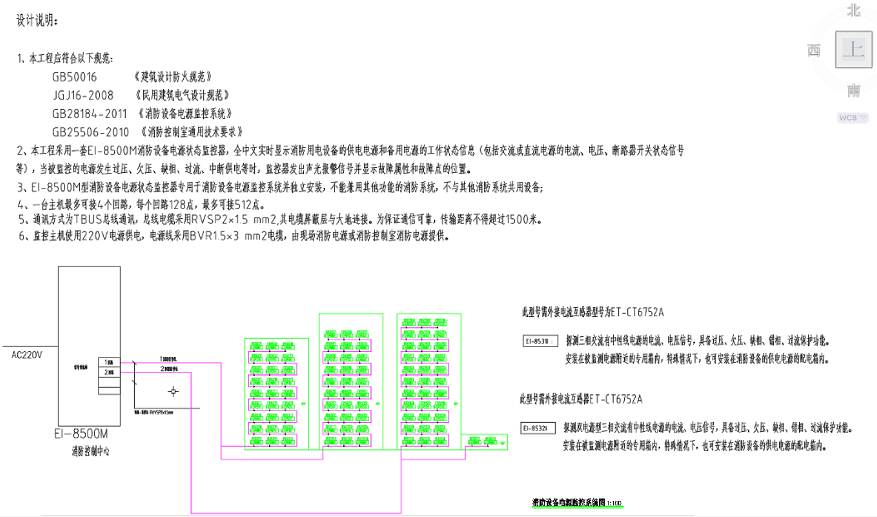

电源监控系统图纸统计方法

　01 部件类型

　　电压传感器，电压电流传感器。

　02 图纸统计步骤

　　查看材料表—查看系统图—查看配电箱图—统计电压传感器，电压电流传感器数量。

　03 注意事项

　　在统计消防电源监控系统时注意监控的配电箱线路电源是几相线，相线决定了电压传感器型号，能否可用。

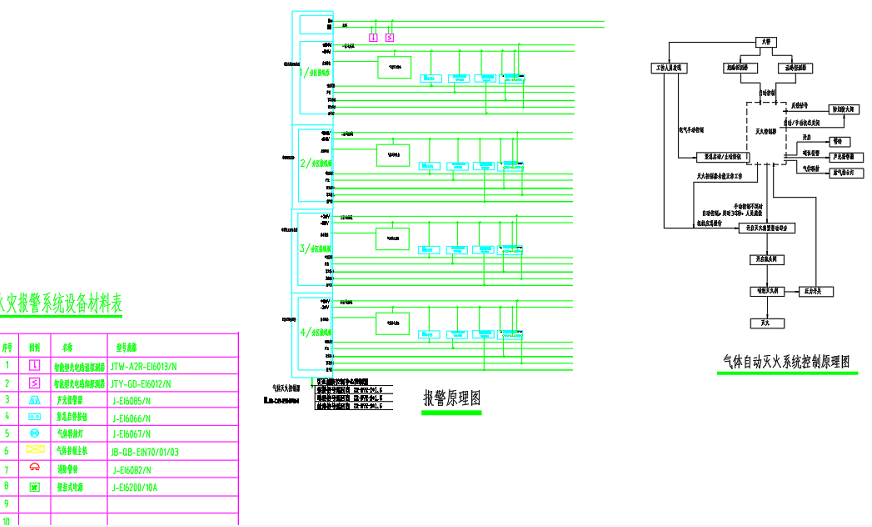

气体灭火系统图纸统计方法

　01 部件类型

　　烟感，温感，声光，气体释放警报器（放气指示灯），启停按钮，手自动转换开关，输入输出模块（很少用到）。

　02 图纸统计步骤

　　查看材料表—查看系统图—查看平面图—统计有几个防火分区—统计出报警部件。

　03 注意事项

　　启停按钮/放气勿入灯/手自动转换开关/声光产品在图纸上未设计时，可参考防火分区门来统计。防火分区内的一个门可设计1个启停按钮、2个声光、1个放气勿入灯，其中手自动转换开关可根据现场情况进行选配。
