工程问题|高位消防水箱出水管流量开关设置不符合要求

1、问题描述

高位消防水箱出水管未设置流量开关【图示1】,或流量开关启泵控制线未接入消防水泵控制柜二次控制回路【图示2】。

2、规范要求

《消防给水及消火栓系统技术规范》(GB 50974-2014)规定:

  11.0.4 消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关,或报警阀压力开关等开关信号应能直接自动启动消防水泵。消防水泵房内的压力开关宜引入消防水泵控制柜内。【图示3】

3、图示说明

  1) 错误做法

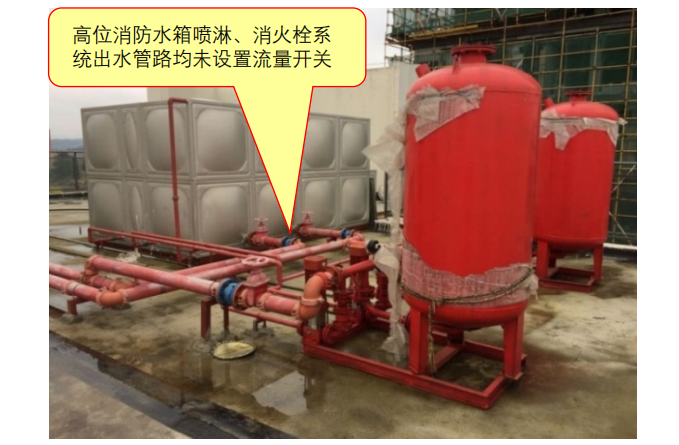

图示 1

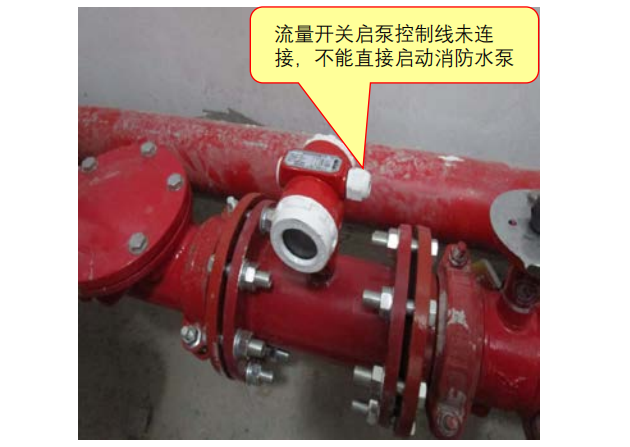

图示 2

  2) 正确做法

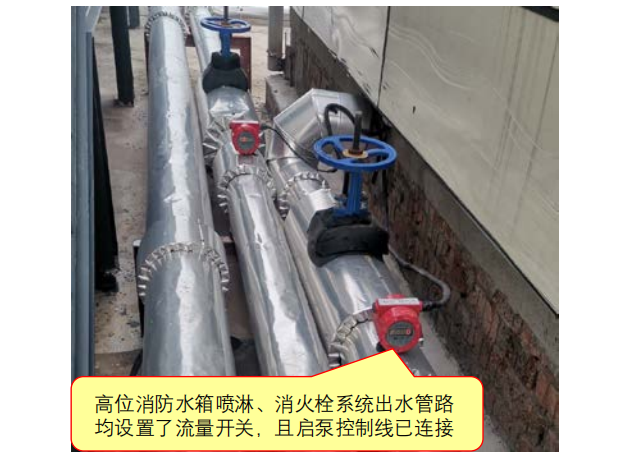

图示 3

来源:南京市建设工程消防验收技术指南(试行)2021

:GB 50974-2014《消防给水及消火栓系统技术规范》11.0.4 条文说明

  本条规定了消防水泵自动启动信号的采集原则性技术规定。

  国际上发达国家常用的启泵信号是压力和流量,其原因是可靠性高,水流指示器可靠性稍差,误动作几率稍高,我国在工程实践中也经常采用高位消防水箱的水位信号,但因高位消防水箱的水位信号有滞后现象,目前在工程中已经很少采用,但该信号可以作为报警信号。为此本次规范制订时规定采用压力开关和流量开关作为水泵启泵的信号。压力开关一般可采用电接点压力表、压力传感器等。

  压力开关通常设置在消防水泵房的主干管道上或报警阀上,流量开关通常设置在高位消防水箱出水管上。
