HJ-9507松江防火门模块接线图

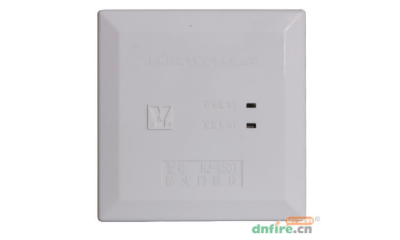

HJ-9507松江防火门模块

HJ-9507防火门模块与门磁开关、电磁释放器、电动闭门器配套使用监控防火门。

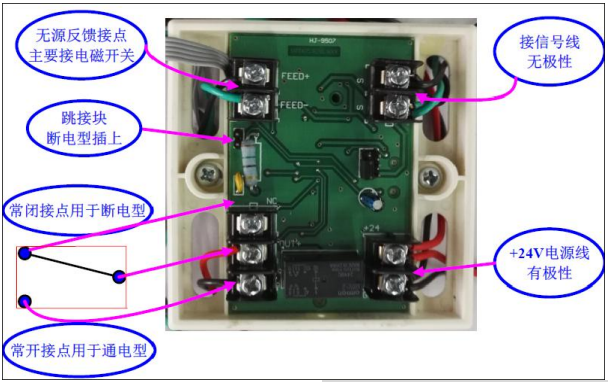

HJ-9507松江防火门模块接线端子图

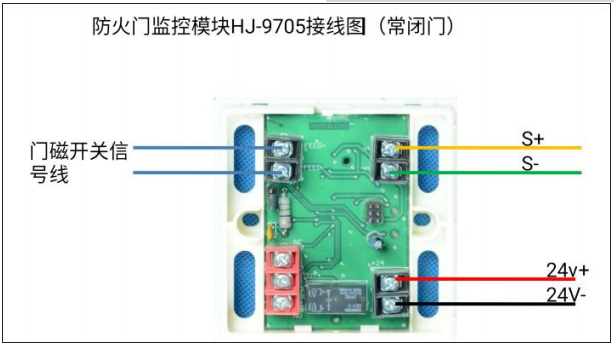

HJ-9507松江防火门模块接线图

HJ-9507松江防火门模块接线图

HJ-9507松江防火门模块接线图

  1、9507防火门模块用于常开门有通电型和断电型两种。

  2、短接的话是断电型输出,即平时有24V电源输出,模块动作后切断24V。

  3、不短接是通电型,即平时无电源输出,模块动作后输出24V,脉冲动作方式,持续时间1秒。

  4、注意电动闭门器极性,接反无法工作,防火门模块启动后红色启动灯亮,收到闭门反馈后,反馈红灯亮,20秒没收到闭门反馈,主机可能报该防火门模块维修故障,启动灯灭掉。

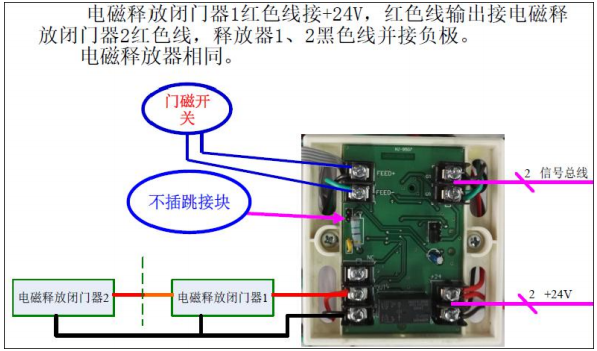

通电型电磁释放闭门器接线图:↓

HJ-9507松江防火门模块通电型电磁释放闭门器接线图

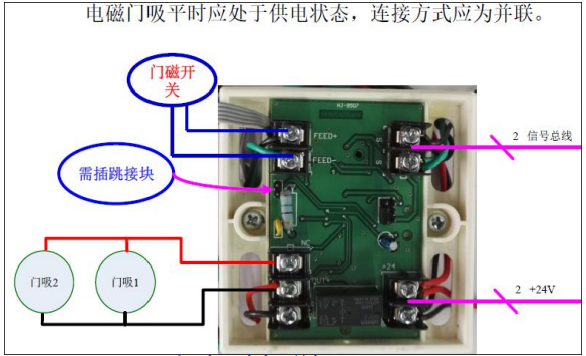

断电型电磁门吸接线图:↓

HJ-9507松江防火门模块断电型电磁门吸接线图
