HJ-9506中继模块(多线模块)2线制与5线制产品接线图

HJ-9506中继模块有两款,一款是2线制,还有一款5线制,他们外观其实也很好区分。

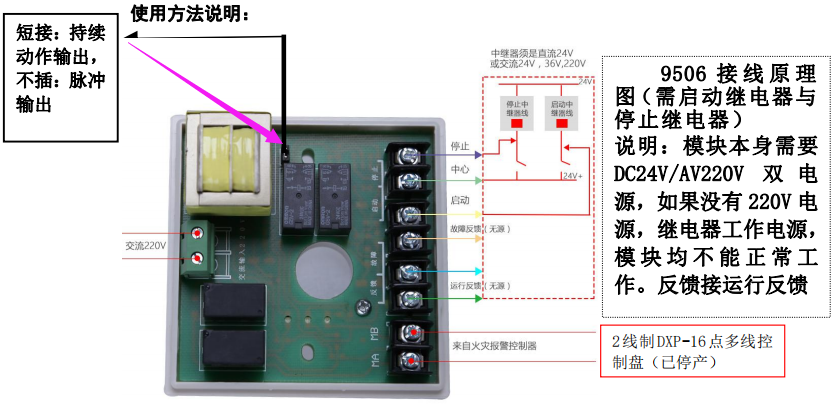

2线制HJ-9506中继模块接线图:

2线制HJ-9506中继模块接线图

  如上图,有3个指示灯的是2线制多线模块,配接DKP-16多线联动盘

2线制HJ-9506中继模块接线图

  将HJ-9506中继模块接入火灾报警控制器的回路和手动直接控制装置单元,接线规则按照上图所示。

  注意两点:消防设备启停接线端子是无源的;消防设备故障反馈和运行反馈反馈信号也是无源的,绝对不能引入“交流信号”!

  模块动作后,输出动作灯常亮;消防设备运行反馈时,输入动作灯常亮。

  HJ-9506中继模块用于控制消防泵、喷淋泵和风机等重要设备;用于控制消防泵、喷淋泵和风机等重要设备的启动与停止,并接收控制消防泵、喷淋泵和风机等重要设备的故障反馈和运行反馈信号,并通过总线信号告知火灾报警控制器,反应被控消防设备的实时情况,且在火灾报警控制器失电情况下,控制器上的手动直接控制装置仍能通过模块控制消防设备的启动和停止。

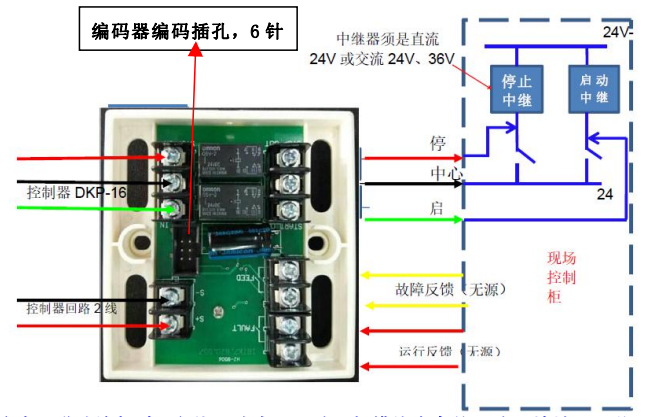

5线制HJ-9506中继模块接线图:

5线制HJ-9506中继模块接线图

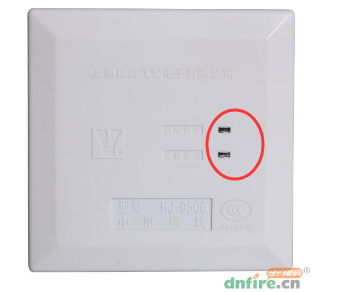

  如上图,有2个指示灯的是2线制多线模块,配接DKP-16多线联动盘

5线制HJ-9506中继模块接线图

  注意:联动编程时,多线回路为0回路,与模块本身的回路号地址号无关,主机多线联动菜单建立该模块与0回路实际联动点对应关系,模块接至本机回路总线,占用回路内一个地址,类型设置为多线模块,用电子编码器FF-BMQ-1编码,范围1-252。

  5线制多线模块配合双继电器接线图(需编码主机建立对应关系,双继电器启动及停止)。

  同样,消防设备启停接线端子是无源的;消防设备故障反馈和运行反馈反馈信号也是无源的,绝对不能引入“交流信号”!
