赋安消防设备电源监控产品接线图

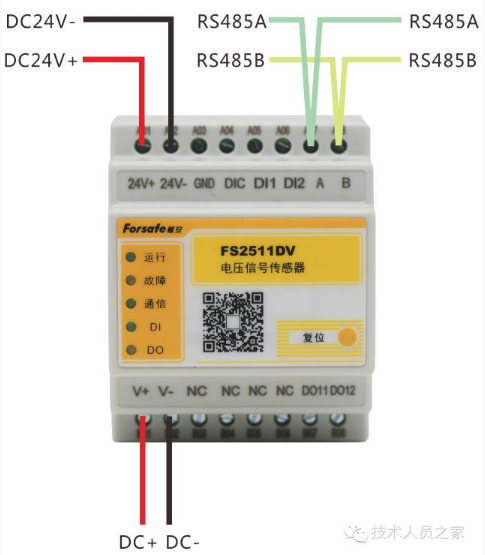

1、FS2511DV电压信号传感器接线图

FS2511DV电压信号传感器接线图

  单回路直流电压监测;V+接正极,V-接负极

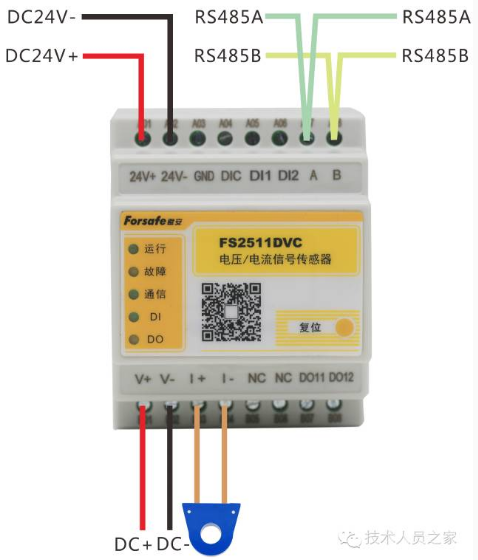

2、FS2511DVC电压/电流信号传感器接线图

FS2511DVC电压/电流信号传感器接线图

  单回路直流电压、电流监测;

  V+接正极,V-接负极;

  I+、I-接直流电流互感器;

  待测电源正线穿过直流电流互感器

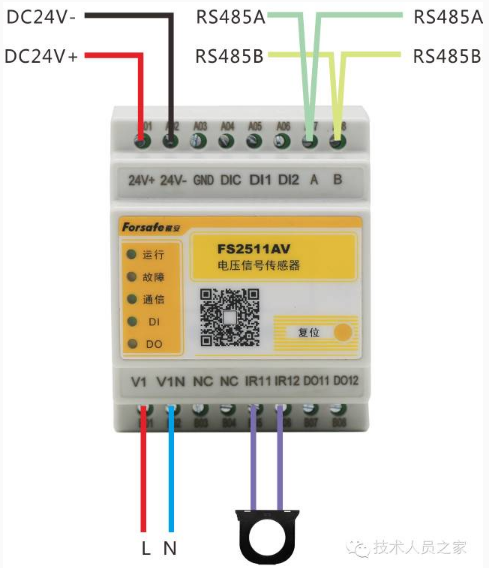

3、FS2511AV电压信号传感器接线图

FS2511AV电压信号传感器接线图

  单回路交流电压监测;

  V1接相线,V1N接零线;

  需测剩余电流时,IR11、IR12接剩余电流互感器,相线和零线同向穿过剩余电流互感器

4、FS2511AVC电压/电流信号传感器接线图

FS2511AVC电压/电流信号传感器接线图

  单回路交流电压、电流监测;

  V1接相线,V1N接零线;

  I11、I12接交流电流互感器,相线穿过互感器;

  需测剩余电流时,IR11、IR12接剩余电流互感器,相线和零线同向穿过剩余电流互感器

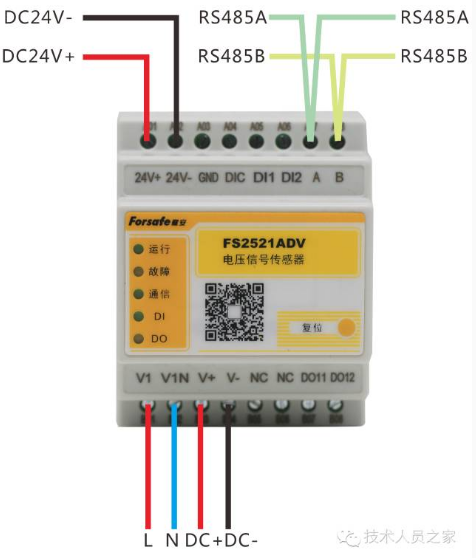

5、FS2521ADV电压信号传感器接线图

FS2521ADV电压信号传感器接线图

  双回路交、直流电压监测;

  V1接相线,V1N接零线;

  V+接待测直流电源正线、V-接待测直流电源负线;

6、FS2521AV电压信号传感器接线图

FS2521AV电压信号传感器接线图

  双回路交流电压监测;

  V1接第一路相线,V1N接第一路零线;

  V2接第二路相线,V2N接第二路零线;

  需测剩余电流时,IR11、IR12接剩余电流互感器,相线和零线同向穿过剩余电流互感器

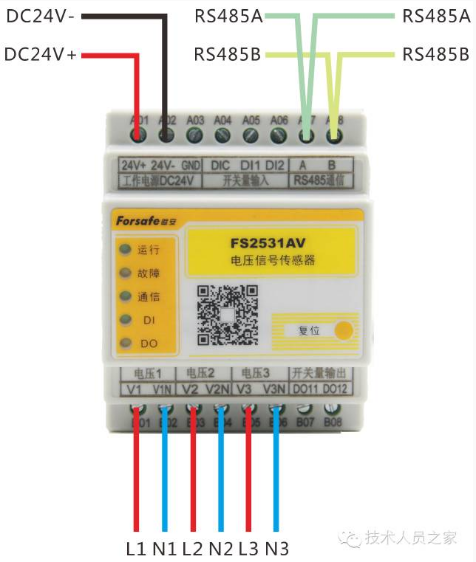

7、FS2531AV电压信号传感器接线图

FS2531AV电压信号传感器接线图

  三回路交流电压监测;

  V1接第一路相线,V1N接第一路零线;

  V2接第二路相线,V2N接第二路零线;以此类推

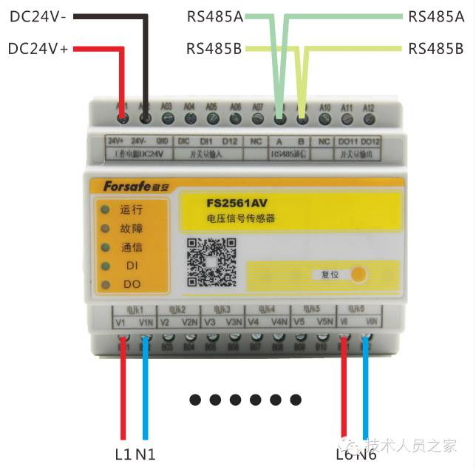

8、FS2561AV电压信号传感器接线图

FS2561AV电压信号传感器接线图

  六回路交流电压监测;

  V1接第一路相线,V1N接第一路零线;

  V2接第二路相线,V2N接第二路零线;以此类推

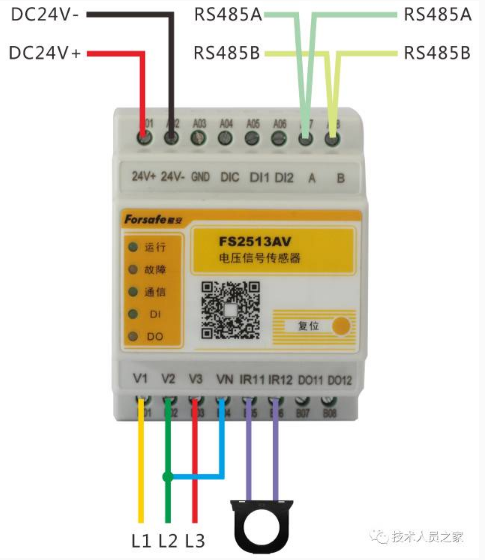

9、FS2513AV电压信号传感器(三相三线)接线图

FS2513AV电压信号传感器(三相三线)接线图

  单回路三相三线电压监测;

  V1接相线L1,V2接相线L2,V3接相线L3,VN接L2;

  需测剩余电流时,IR11、IR12接剩余电流互感器,相线和零线同向穿过剩余电流互感器

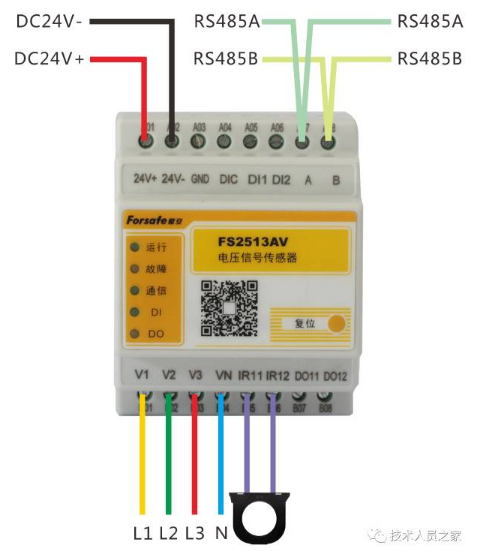

10、FS2513AV电压信号传感器(三相四线)接线图

FS2513AV电压信号传感器(三相四线)接线图

  单回路三相四线电压监测;

  V1接相线L1,V2接相线L2,V3接相线L3,VN接零线;

  需测剩余电流时,IR11、IR12接剩余电流互感器,相线和零线同向穿过剩余电流互感器

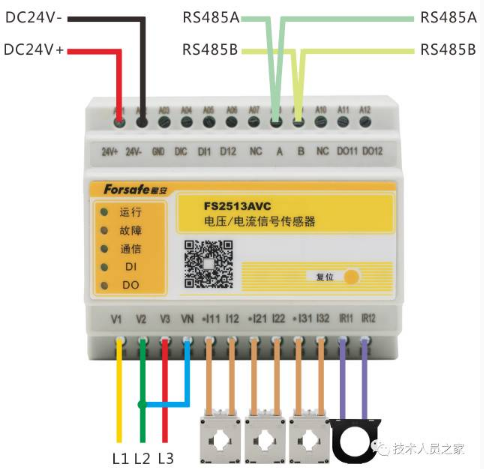

11、FS2513AVC电压信号传感器(三相三线)接线图

FS2513AVC电压信号传感器(三相三线)接线图

  单回路三相三线电压监测;

  V1接相线L1,V2接相线L2,V3接相线L3,VN接L2;

  I11、I12测L1的电流,接L1的交流电流互感器,L1穿过互感器;

  I21、I22测L2的电流,接L2的交流电流互感器,L2穿过互感器;

  I31、I32测L3的电流,接L3的交流电流互感器,L3穿过互感器;

  需测剩余电流时,IR11、IR12接剩余电流互感器,相线和零线同向穿过剩余电流互感器

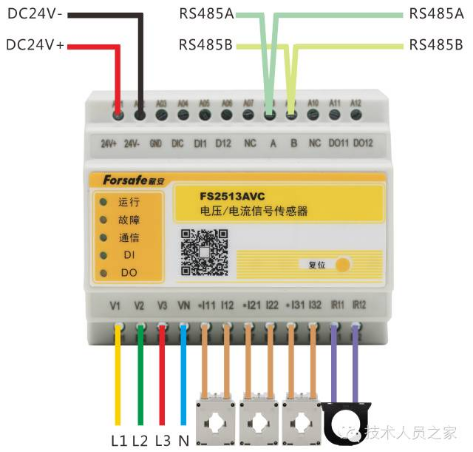

12、FS2513AVC电压/电流信号传感器(三相四线)接线图

FS2513AVC电压/电流信号传感器(三相四线)接线图

  单回路三相四线电压、电流监测;

  V1接相线L1,V2接相线L2,V3接相线L3,VN接零线;

  I11、I12测L1的电流,接L1的交流电流互感器,L1穿过互感器;

  I21、I22测L2的电流,接L2的交流电流互感器,L2穿过互感器;

  I31、I32测L3的电流,接L3的交流电流互感器,L3穿过互感器;

  需测剩余电流时,IR11、IR12接剩余电流互感器,相线和零线同向穿过剩余电流互感器

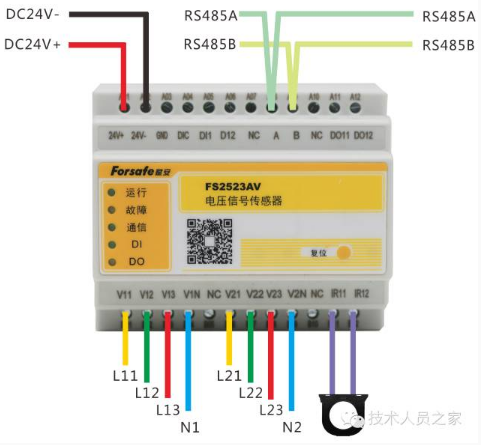

13、FS2523AV电压信号传感器接线图

FS2523AV电压信号传感器接线图

  双回路三相四线交流电压监测;

  V11接相线L11,V12接相线L12,V13接相线L13,V1N接零线;

  V21接相线L21,V22接相线L22,V23接相线L23,V2N接零线;

  需测剩余电流时,IR11、IR12接剩余电流互感器,相线和零线同向穿过剩余电流互感器

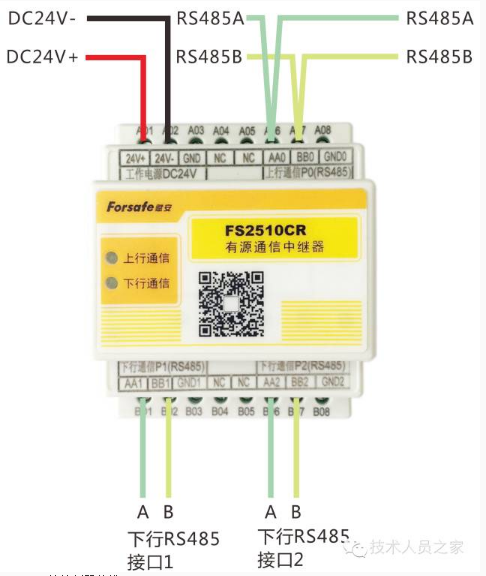

14、FS2510CR有源通信中继器接线图

FS2510CR有源通信中继器接线图

  AA0、BB0接控制器总线;

  AA1、BB1和AA2、BB2为中继RS485,接信号传感器。

  GND0接地,GND1、GND2接屏蔽双绞线的屏蔽层

15、接线注意事项

  ◎RS485接线采用手拉手连接方式,禁止T型,鱼骨型等接线;

  ◎直流电流互感器,需要加DC24V电源;

  ◎交流电流互感器二次侧N线请保持柜内一点接地;

  ◎未尽之处请参照设计图册以及各产品的快速安装说明书。
