西门子测线仪的故障符号及说明

这个话题在本公众号(ID通意消防技术服务)里的一篇文章中专门介绍过,只是包含内容不是很全面,最近有朋友问过一些新的故障类型。那就在此把我所知道的再总结一下。

测线仪主要用于检测连接西门子消防FD720设备的探测回路,而且这个回路是比较严格的按照环路或支路的接线方法进行连接。这种情况用测线仪检测短路、接地、开路等回路故障非常方便,特别是在调试FS1120消防主机配接FD720设备的时候,更是不可或缺。

其实在测线仪的说明书上也列举了一些故障类型,并且给出解释,只是都是英文或者德文,一般使用者看不懂。本人也是一边实践,一边学习,逐渐知道一些。

在检测回路时,主要出现的故障类型以及导致的原因大概总结如下:

E01 short:

  这个是比较容易判断的,就是回路短路了。报出这个故障的时候,它会定位到具体的设备点上,并指示出这个设备点的ID号信息,将光标指向这个设备点,它的指示灯会被点亮,,以方便到现场查找。

E02 Open(+)

  这个也好理解,指的是回路线正线开路。这个故障是在环路接线的方式下才能报出。这个定位也很容易,只需用支路读取方式读回路设备即可。

E03 open(-)

  这个是负端开路,也很容易定位。

E04 Hi leak

  这个指的是回路存在漏电的情况。这一般是某个地方漏水了,只需要查找测线仪提示的故障设备点即可。

E05 High cap

  这个问题有可能是回路线过长,一般回路线总长度在2500~3000m左右。或者有很长一段线卷在一起,当然这种情况在现场比较少见。另一种情况是某个设备点存在问题,需要更换。

E06(-)->EARTH

  这个问题是负端接地了,测线仪会给出具体设备点位,到现场检查线路即可,如果设备是模块,则还需要检查输入线路(输入通道)的接地情况。

E07(+)->EARTH

  这个问题是回路线正端接地。这个排查就有些麻烦了,因为回路正线在设备端是接在一起的,测线仪分辨不出是哪个设备正线接地,只能分段查线了。

E08 series R

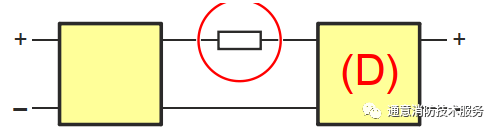

  这个问题在说明书上说是两个设备间的线阻太大,或者连接端子处生锈使阻值变大。如下图:

西门子测线仪的故障符号及说明E08 series R

  但在实际中,好像跟这些都没有关系,跟连接的设备类型有关系,如果回路中模块接的比较多,而且集中,就容易出现。很多情况下接到主机上,调试也能通过,所以也可以不用管它。

E09 More err

  这个问题指的是回路中错误太多了。经常碰到的情况是出现很多E08故障,超过10个,就会报这个故障。

E10>252 dev

  这个是指回路中设备多于252个,因为回路满载是252个设备,不能再多了。、

E11 bad TTap

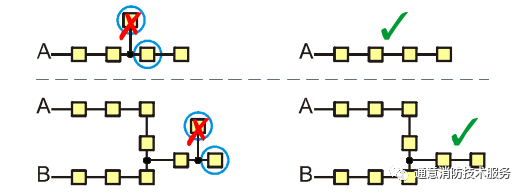

  出现这个故障一般是支路上有分支,或者环路上有多个支路。如下图所示,显示红叉号的是不允许的。另一种出现这种情况是,在回路中连续接了多个模块,也容易出现这个故障,但实际上接线都是按照环路接的。所以尽量避免多个模块接在一起,模块之间用烟感或手报隔开。

西门子测线仪的故障符号及说明E11 bad TTap

E12》2 TTap

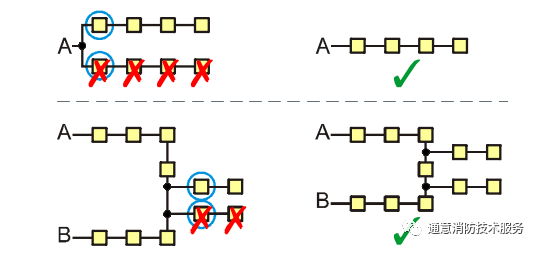

  这个与上面的类似。按照说明书上的说法就是如下图所示。现场接线不能出现红叉号的情况。

西门子测线仪的故障符号及说明E12》2 TTap

E13 bad EOS

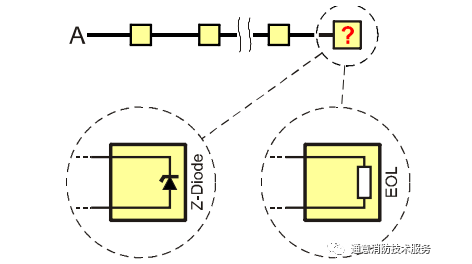

  这个问题没有怎么遇到过,按照说明书上的说法是回路设备处接有电阻。如下图所示

西门子测线仪的故障符号及说明E13 bad EOS

E14 Diode(+),E15 Diode(-)

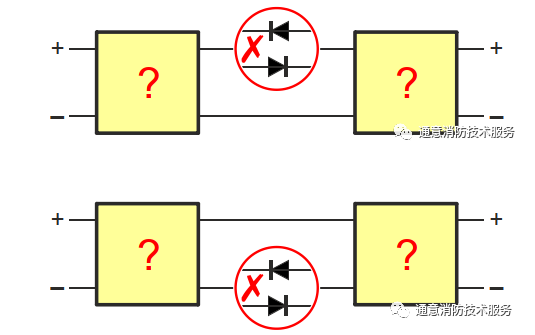

  这个两个故障也很少碰到,按照说明书上的说法是线路上接有报警指示灯(发光二极管),如图所示。在国内很少会这样接,出现这种故障我想也跟回路中的设备有关。

西门子测线仪的故障符号及说明E14 Diode(+),E15 Diode(-)

基本上测线仪上的故障类型就是这么多,有说的不对的地方,请朋友们指正,也欢迎与遇到类似问题的朋友们一起讨论。
